仿生扑翼鸟翼传动联动机构

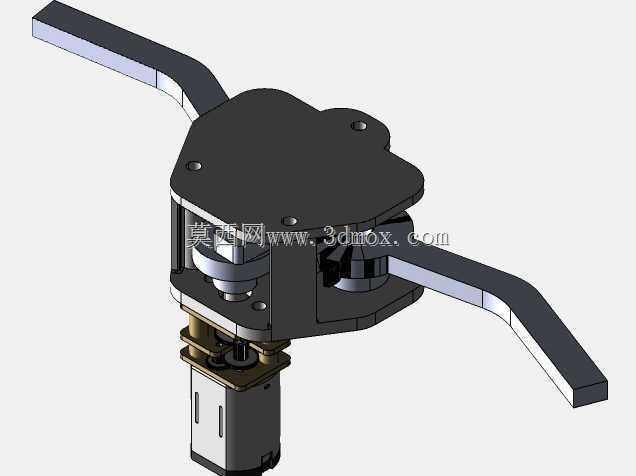

　　该结构围绕扑翼类仿生装置的翼面摆动需求展开，中央区域采用近似多边形的承载壳体，作为传动件、铰接点与侧翼杆件的安装基准。壳体轮廓并非单纯追求外观造型，而是在避让内部运动轨迹的同时，为两侧对称布置的翼臂提供稳定支撑；板件上预留的多个孔位可用于转轴、紧固件或限位件的装配，使动力输入、运动传递和外部翼面连接集中在较小的空间内完成。

　　从实际使用场景看，这类机构常用于小型扑翼飞行器、仿生鸟类演示装置、教学实验平台以及翼面拍动原理验证设备。装置工作时，中央传动部分将输入运动分配到左右两翼，使两侧翼臂按照设定角度同步摆动，形成类似鸟类展翅、收翅的动作。与固定翼结构相比，扑翼动作对机构的对称性、铰接间隙和杆件刚度更加敏感，因此在结构布置时需要重点控制两翼的运动一致性，避免单侧滞后造成姿态偏斜。

　　侧翼部分采用长条形弯折臂形式，臂体从中央壳体向两侧伸展，末端形成较宽的动作半径。翼臂的弯折角度决定了翼面在拍动过程中的空间轨迹，也影响整体外形包络。设计时不能只关注静态展开宽度，还要核对翼臂上下摆动时与中央壳体、内部连杆以及外部蒙皮或翼膜之间的干涉关系。若后续在臂体上铺设轻质翼面，应进一步校核翼面固定点的位置，使载荷尽量沿臂体主受力方向传递，减少悬臂末端产生的附加扭转。

　　中央壳体内部可见多层铰接与连接结构，说明该模型并非单一外观件，而是体现了运动传递关系的机构总成。销轴、连杆和支架之间的配合需要保留合理转动间隙，间隙过小会增加摩擦并使拍动卡顿，间隙过大则会在高频往复运动中产生冲击和噪声。对于小型仿生飞行器而言，重量控制同样关键，壳体在满足安装和支撑要求的前提下，可通过薄壁化、局部开孔或选用轻质材料降低惯性；但孔位布置应避开应力集中区域，尤其是转轴座附近和翼臂根部，不宜因过度减重而削弱承载能力。

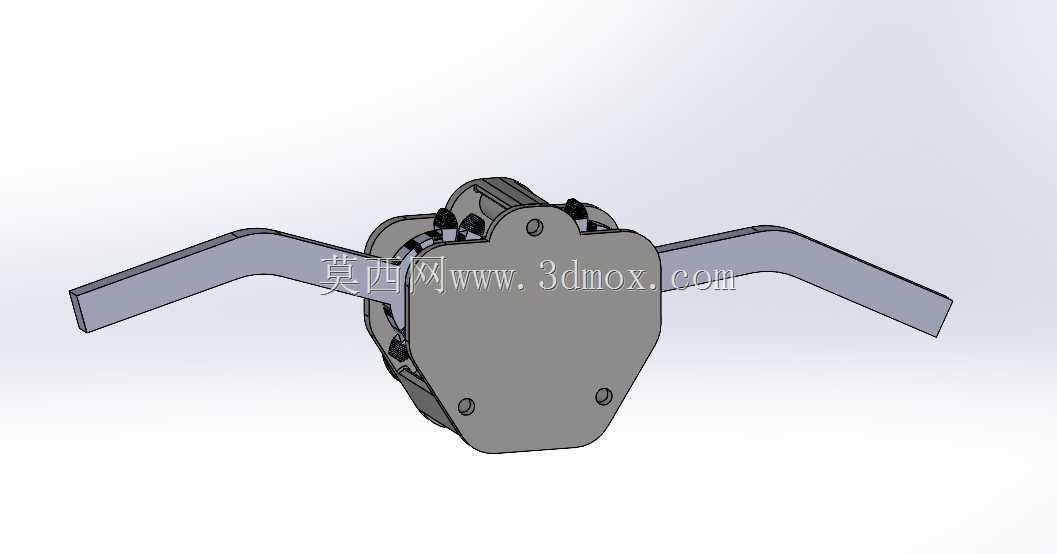

　　安装边界方面，展开状态下两翼横向跨度明显大于中央机体尺寸，整体呈现宽而薄的外轮廓。中央壳体的厚度方向需要容纳传动组件，是整机布局中最紧凑的区域；两翼在静止、上抬和下压三种典型姿态下的外轮廓都应纳入干涉检查。若将该机构装入飞行器外壳，需在壳体两侧预留翼臂摆动通道，并在上下方向给出足够的拍动角度空间。安装孔的位置宜围绕动力输入轴和主铰接轴线对称布置，以减少装配误差对两翼同步性的影响。

　　设计思路上，该结构把复杂的翼面运动简化为中央驱动、两侧联动的形式，便于加工、装配和调试。中央板件既承担防护作用，也承担安装基准作用；外露翼臂则承担运动输出和翼面支撑功能。对于结构设计人员，可在此基础上继续细化齿轮、曲柄、连杆或摇臂等动力转换部件，并根据目标拍动频率调整杆件长度和铰接点位置。对于设备选型与教学演示人员，该机构能够直观展示对称联动、往复摆动和仿生运动传递的基本原理，也可作为进一步开展轻量化设计、运动仿真和翼面气动力分析的基础结构。
