六弯叶离心式搅拌叶轮结构设计

　　这套叶轮结构的建模工作，最初是围绕小型流体搅拌工况的改造需求展开的，现场原有直叶桨在处理含少量悬浮颗粒的混合介质时，槽内靠近槽壁的区域始终存在流速死区，固相组分沉降堆积在槽底边缘，每班次停机清理的工作量很大，因此在方案阶段就放弃了常规平直叶片的构型，改用大曲率弯掠叶片的布局，从流场组织的层面解决混合不均的问题。

　　从实际使用场景来看，这类弯叶叶轮可以适配多种工业过程设备：在中小型水处理加药装置里，它安装在搅拌轴末端，带动絮凝剂溶液在溶药槽内形成平缓的大循环流，避免直叶桨高速剪切打断絮凝矾花；在小型化工配料釜中，它可以推动低粘度到中粘度的液态物料完成轴向与径向的复合流动，让釜内上下层的密度差物料快速均一；在小型冷却循环水路的开放式水箱里，它也可以作为导流推动部件，打破水箱内的温水分层，让换热后的回水快速与箱内存水混合，提升温度传感器的采样准确性；甚至在小型食品加工的调和槽中，这类曲面叶片也能减少物料在叶片表面的挂附，降低清洗的难度。

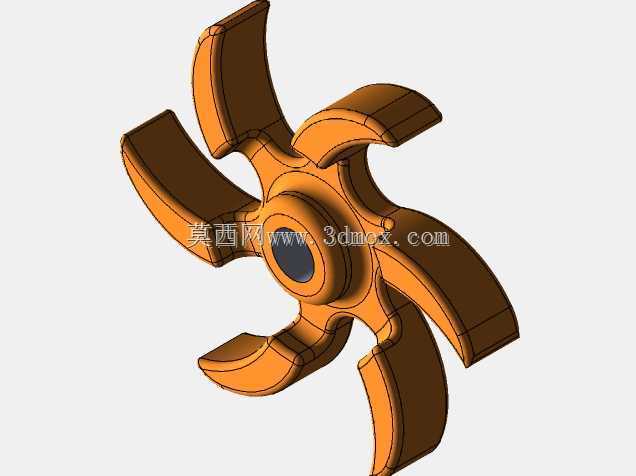

　　功能特性上，六片弯叶采用周向均布的排布方式，相邻叶片之间的夹角保持60度，运转时每一片叶片的出水方向都同时带有径向甩出与轴向推送的分量：径向的射流会冲向槽体内壁，沿壁面上下分流后形成环绕槽壁的循环流，覆盖直叶桨难以触及的槽底边缘区域；轴向的流动分量则会推动槽底的沉积物料向上抬升，避免颗粒在底部滞留。叶片整体采用向后弯曲的掠形设计，和直叶相比，相同转速下它的运转阻力更低，驱动轴需要输出的扭矩更小，运转时的振动与噪声也有明显下降；叶片的厚度从根部到叶尖做了渐变处理，靠近轮毂的根部区域厚度更大，承担叶片转动时的全部弯矩，叶尖区域适当减薄，减少转动时的惯量，同时降低叶尖处的流体局部涡流损耗。

　　设计思路层面，整个零件采用一体化成型的逻辑构建，轮毂中心设置贯通的轴孔，轴孔旁预留键槽结构，用来和搅拌驱动轴实现扭矩传递，轮毂的轴向长度大于叶片的轴向安装宽度，保证轴和轮毂之间有足够的配合接触面积，避免长期运转出现轴孔松动。叶片和轮毂的衔接位置全部做了大圆角过渡，没有尖锐的应力集中棱角，不管是采用塑料注塑成型、不锈钢铸造还是后续五轴铣削加工，这个过渡结构都能避免成型过程中出现应力开裂，也不会在焊缝位置留下疲劳隐患。叶片的曲面曲率经过反复调整，叶尖处的弯曲角度最大，从叶尖往根部延伸的过程中曲面弧度平缓收束，既保证叶片推出流体的导向性，也避免曲面弯折角度过大导致物料在叶片凹陷处堆积。

　　外形与安装边界方面，这套叶轮的径向最大尺寸为叶片最外端围成的回转直径，设计时按照搅拌槽内径的1/3到0.4倍匹配，比如适配1米内径的搅拌槽时，叶轮回转直径取350毫米左右即可获得合适的循环流量；轮毂的中心轴孔直径按照常用的搅拌轴径系列设置，可以适配20毫米到40毫米区间的标准驱动轴，安装时叶轮距离槽底的间隙控制在叶轮直径的0.2到0.3倍，这个高度下叶片推出的径向流可以刚好扫过槽底表面，不会留下流动盲区。叶轮的轴向总高度由叶片的弯掠高度决定，整体轴向尺寸远小于径向尺寸，属于薄型回转部件，安装后不会在槽内占用过多的有效容积，也方便和不同长度的搅拌轴搭配，适配不同深度的槽体。建模过程中所有曲面都保持连续顺滑，没有出现曲面褶皱或者法向突变，后续不管是做流场仿真提取流体域，还是导出加工图纸进行生产，都可以直接复用这套三维结构，不需要额外做几何修复。
