大展弦比分段式航空机翼内部承力结构

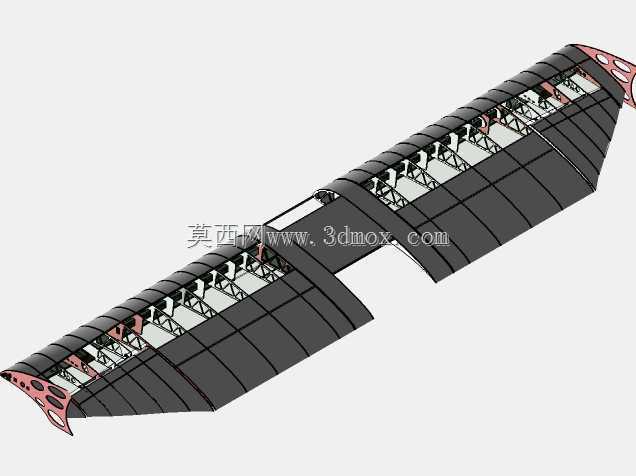

　　这套机翼结构采用大展弦比平直翼布局，整体沿展向分为左右两段，翼根处预留对接机身的安装接口，翼尖带有红色标识的端肋结构，机翼后缘设置连续的舵面安装位，可适配固定翼无人机、小型通用航空飞行器的低速长航时飞行需求。大展弦比机翼的核心优势在于诱导阻力低、升阻比高，在巡航状态下能够以较小的发动机推力维持升力，广泛应用于长航时侦察无人机、测绘无人机、小型通勤验证机的气动布局选型中。

　　从内部承力架构来看，模型完整还原了机翼的传力路径：沿展向布置多根贯通式翼梁作为主承力构件，翼梁承担飞行过程中绝大部分弯矩与剪力，翼梁之间通过等间距排布的翼肋维持翼型截面形状，翼肋上开设大量减重孔，在保证截面抗弯刚度的前提下尽可能降低结构自重，翼肋与翼梁的交接位置设置加强角片，模拟实际装配中的铆接或者螺接连接节点。蒙皮采用分块式拼接设计，每一块蒙皮对应相邻两根翼肋之间的翼段区域，蒙皮边缘预留与翼梁、翼肋贴合的连接折边，实际生产中可采用复合材料铺层或者薄铝合金板材冲压成型，分块蒙皮的设计既降低了大尺寸曲面零件的加工难度，也方便后续内部航电线路、燃油管路的布设与检修。

　　设计思路上优先兼顾结构效率与装配工艺性：翼型截面从翼根到翼尖逐步收窄，弦长、相对厚度沿展向平滑递减，既符合机翼气动载荷沿展向逐步降低的分布规律，也让翼根部位拥有更大的内部结构高度，能够布置尺寸更大的主翼梁，传递机翼与机身对接处的巨大弯矩。翼根端板上开设多个定位孔与连接孔，孔位围绕主翼梁的轴线对称排布，装配时可通过铰制孔螺栓实现机翼与机身中央翼盒的精准对接，保证左右机翼的同轴度，避免飞行中出现气动不对称问题。翼尖部位的端肋除了作为蒙皮的端部定位支撑，还可预留航行灯、静电放电刷的安装点位，红色标识区域也符合航空目视识别的规范要求。

　　安装边界方面，机翼对接面的平面度需要严格控制，主翼梁的对接端面需预留加工余量，装配时通过配钻保证连接孔的同轴度；机翼后缘的舵面铰接点沿展向均匀布置，每个铰接点对应翼肋的加强位置，避免舵面气动载荷直接作用在蒙皮上造成局部变形。机翼内部预留的空腔可根据使用需求布置燃油箱、飞控舵机、航电线缆、天线等组件，翼肋上的减重孔同时可作为线缆、管路的穿越通道，无需额外在结构件上开孔。针对低速长航时飞行器的使用场景，该结构在建模时完整保留了所有承力构件的几何特征，没有对内部骨架做简化处理，结构设计人员可以直接基于该模型开展静力仿真校核，约束翼根对接面的所有自由度，在蒙皮表面施加分布气动载荷，即可快速得到翼梁的弯矩分布、翼肋的局部应力结果，进而优化各构件的壁厚与减重孔尺寸，在结构强度满足飞行过载要求的前提下进一步控制整机重量。蒙皮的分块间隙在模型中也做了明确预留，实际装配时间隙可填充密封胶，保证机翼表面的气动光滑度，同时避免雨水、灰尘进入机翼内部腐蚀承力结构。
