大型运输机平直机翼内部承力结构

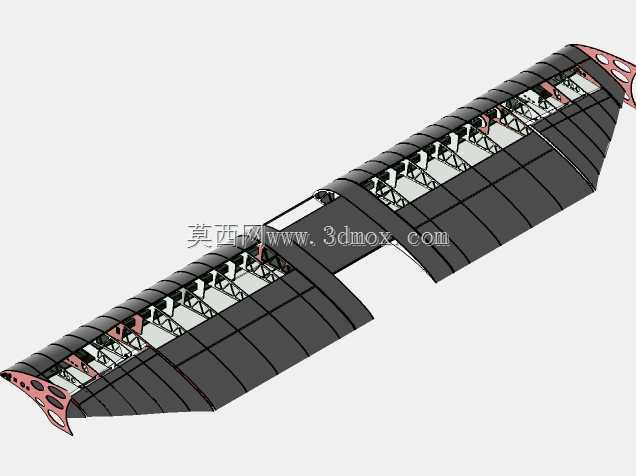

　　这套机翼结构方案面向中大型固定翼通航飞机与无人运输机的气动外形验证环节，整体采用大展弦比平直翼布局，左右翼段沿机身对称面对称布置，翼展方向的内部承力骨架完全外露呈现，没有附带蒙皮封闭后的遮挡，方便结构工程师直接核对翼盒传力路径、肋板站位与翼尖整流的匹配关系。实际工程应用里，这类外露骨架模型常被用于新机总体方案评审、翼段静力试验工装设计、机翼装配工艺仿真，也可作为飞行平台改型时，机翼挂点拓展、燃油舱布置、翼面操纵机构预留空间的校核参照。从传力设计逻辑来看，机翼根部对接区域设置了多组带减重孔的高强度承力端板，端板上预留的同轴安装孔位直接对应机身中央翼盒的对接螺栓排布，升力产生的弯矩、剪力与扭矩会从翼尖向翼根逐级传递，

　　经由每一道翼肋将蒙皮承受的气动分布载荷归集到前后两根纵向主翼梁上，最终通过根端连接结构传入机身承力框架。翼肋沿翼展方向按等站位间距排布，每道肋板都按照翼型的切面轮廓加工成型，肋板上开出的大小不一的镂空孔，一方面是为了在满足结构屈曲强度要求的前提下尽可能降低翼段整体自重，另一方面也为后续燃油管路、操纵钢索、航电线缆、襟副翼作动器的穿行预留了贯通通道，避免后续布线时和承力构件发生干涉。前后主翼梁采用连续贯通的布置形式，梁的轴线沿机翼刚心线走向微调，抵消气动载荷作用下产生的附加扭转力矩，降低翼面在大过载工况下的扭转变形量。翼面的气动外形严格按照选定的低速高升力翼型放样生成，从翼根到翼尖保持合理的翼型厚度递减梯度，翼尖位置做了切尖整流处理，

　　既能够降低翼尖涡流诱导阻力，也避免了翼尖结构过于单薄导致的刚度过低问题。建模过程中首先导入翼型坐标点生成各站位的基准翼型曲线，通过放样生成机翼外蒙皮的基准曲面，之后沿翼展方向按预设肋位拆分出每一道翼肋的安装基准面，在基准面上绘制肋板轮廓与减重孔特征，再绘制前后梁的纵向实体，将梁、肋、根端接头、翼尖整流件逐一完成装配约束，所有构件的贴合面都保留了实际装配需要的间隙余量，没有出现几何干涉。安装边界方面，翼根对接端面的孔位排布符合通用通航飞机中央翼的对接标准，翼梁的高度尺寸匹配常规翼盒的内部容纳空间，翼肋之间的预留间距可以直接布置整体式燃油箱，翼下表面的预留接口可用于加装发动机吊舱、外挂架或者任务设备挂点。

　　结构校核时可以直接基于这套三维模型抽取中面，划分有限元网格，施加不同飞行工况下的气动分布载荷，快速得到翼面的挠度分布、应力集中位置，针对性对肋板开孔尺寸、梁的腹板厚度做迭代优化。外露的骨架形式也能让装配人员直观理清机翼总装的工序顺序：先将前后梁固定在型架上，依次逐片安装翼肋并调整肋板的垂直度，之后对接根端承力接头，最后再覆盖蒙皮、安装操纵面与附属系统，减少装配过程中的反复修配工作量。针对长航时无人机的使用场景，这套大展弦比机翼结构还兼顾了低速巡航的升阻比需求，较大的翼展能够在相同起飞重量下降低翼载荷，提升飞机的滑翔性能与续航时间，骨架上预留的充足内部空间也方便搭载大容量燃油箱或者动力电池组，不需要额外改动机翼主体承力布局。
