多环万向支承式机械陀螺仪结构

　　这套结构围绕机械陀螺仪的核心运动关系展开，采用多层环形框架与中心回转体组合，主要用于演示和实现绕多个正交轴自由转动的姿态保持机构。工程现场中，类似结构常出现在惯性稳定平台、航海姿态参考装置、航空仪表教学样机、精密云台支承以及需要隔离外部扰动的小型稳定设备中。它的价值不在于单一零件的复杂程度，而在于各环架轴线、转动副和中心质量体之间的空间约束是否合理。

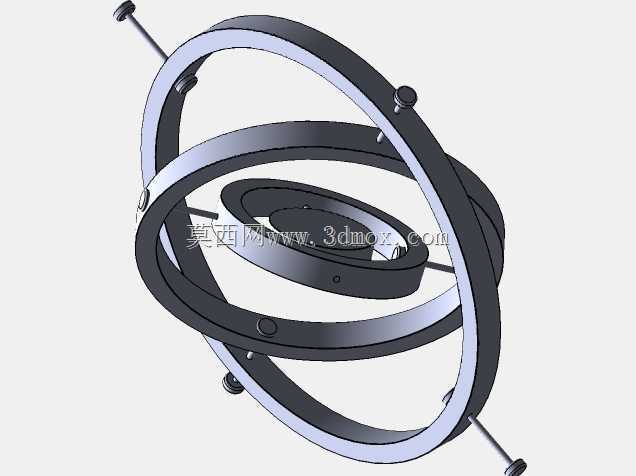

　　从实际用途看，外层环承担与外部基座或安装支架连接的作用，中环负责传递并分解一个方向的转动，内层环则为中心回转部件提供最后的自由度。三层环架依次嵌套后，外部设备产生的俯仰、横滚或偏航扰动可以通过环架转动被部分隔离，使中心部件在惯性空间中保持相对稳定的姿态趋势。对于教学和结构验证场景，这种布置能够直观展示万向支架的工作原理；对于小型稳定平台设计，也可作为环架尺寸、轴系位置和运动干涉检查的参考。

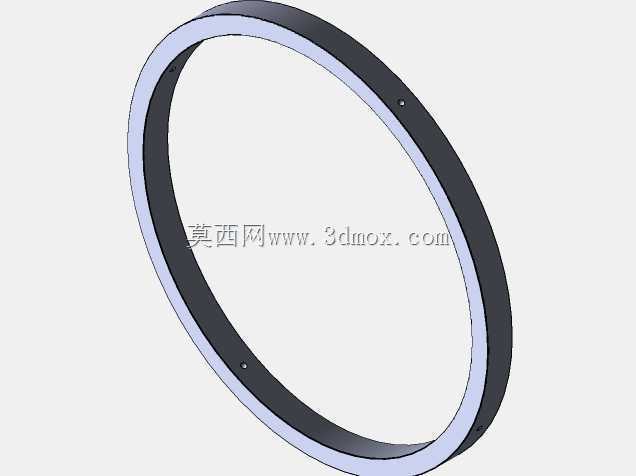

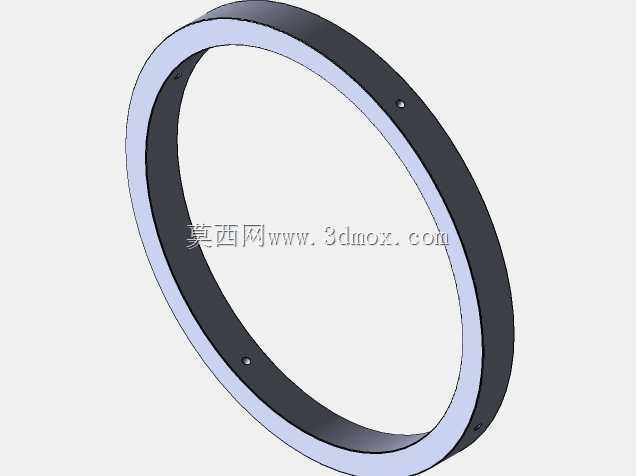

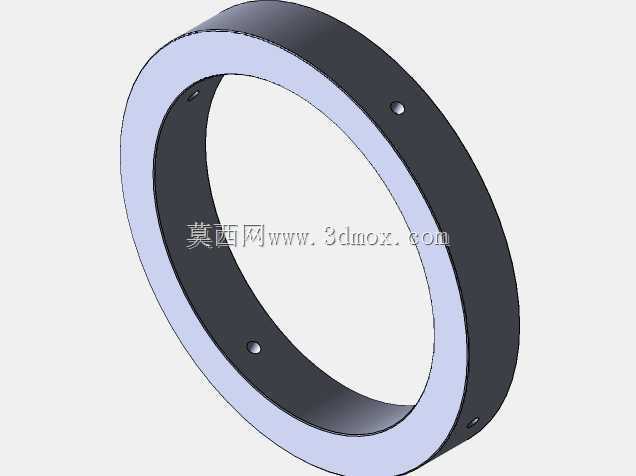

　　结构设计上，各环体采用近似等宽的环形截面，环与环之间通过侧向小轴连接，轴端位置设置了明显的端部结构，便于在装配时形成轴向限位。环架并非简单平面叠加，而是按照相互垂直的回转轴线分层布置，这一点在三维状态下尤其需要检查：相邻环架在极限转角处不能发生贴合碰撞，销轴端部不能切入相邻环壁，中心回转体在转动过程中也不能与内环内侧产生摩擦。模型中环形构件的厚度、宽度和连接轴突出量共同决定了运动包络，若后续用于实物加工，需要进一步结合轴承、衬套或紧固件尺寸校核间隙。

　　外形边界方面，该机构整体呈现近似球形的运动空间，静止状态下外轮廓由最大环径决定，环体外侧的销轴沿径向伸出，是安装和包装尺寸核算时必须考虑的边界。安装接口可布置在外环两侧轴端，也可根据设备壳体形式改为外环下方支架固定。若装入仪表壳，壳体内径应大于最大环架外径，并在环架翻转方向预留足够余量；若作为演示教具，底座支承点应避开中环和内环的摆动范围，避免大角度转动时与台面干涉。

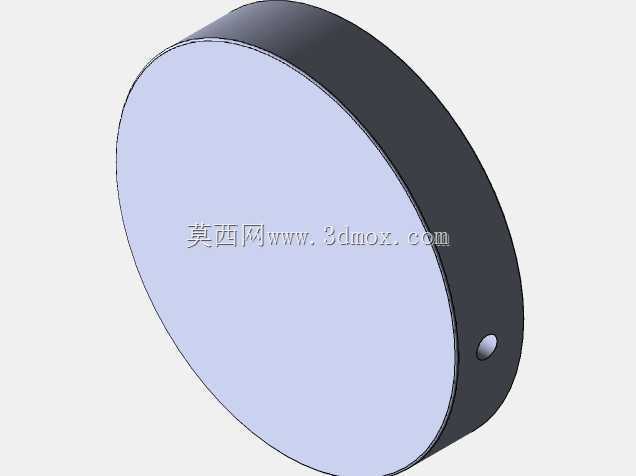

　　功能特性上，这种多环支承结构的关键是转动灵活、轴线正交和质心集中。中心部件质量越集中、环架摩擦越小，姿态稳定效果越明显；但环架本身也需要足够刚度，否则在振动环境下会产生附加变形，影响轴系对中。设计时可在环体上设置局部加强或减重孔，不过开孔位置应避开销轴受力区，并保持环架左右质量对称。连接轴处若采用滑动配合，结构简单但阻尼较大；若采用微型轴承，则转动顺畅，对装配同轴度要求更高。

　　建模思路应先确定中心回转体的基准轴线，再由内向外建立内环、中环和外环，每增加一层环架都要验证其旋转轴与相邻轴的空间角度。环体可通过扫掠、旋转或钣金等效方式构建，但在机械设计中更适合按实体零件处理，以便后续赋予材料、质量和惯量属性。销轴、端部堵头和环架连接位需要单独拆件，不能只做成外观一体件，否则无法表达真实装配关系。配合部位应保留合理的轴向间隙和径向间隙，特别是多环串联时，微小的不同轴误差会在转动中被放大。

　　在设备选型和结构推演时，还需要关注使用环境的振动频率、环架材料密度以及整体质量分布。金属环架刚度好、惯量稳定，但重量较大；轻质材料环架响应快，却可能牺牲刚性。对于教学模型，外观和运动可视性优先；对于工程稳定平台，则要进一步校核轴承寿命、阻尼匹配、限位角度和重心位置。该三维结构把环架嵌套、正交轴系、端部支承和中心回转体集中表达出来，适合用于机械原理分析、运动干涉检查、装配关系演示以及小型惯性稳定装置的前期方案构思。
