折叠触发式加载锁止联动机构

　　这套联动锁止机构的核心设计目标，是在需要快速切换承载与解锁状态的工位场景中，通过单侧触发动作同步完成双侧锁舌的收放，替代传统需要人工逐个插拔锁销、拧紧蝶形螺母的繁琐操作，在工装夹具、可折叠运维平台、车载快换挂载架、仓储可折叠护栏这类需要频繁在工作展开状态与收纳折叠状态间切换的场景中适配性极强。展开状态下机构依靠两侧对称布置的圆柱螺旋压缩弹簧提供持续预紧力，将两端的锁止挂钩牢牢顶入对接工位的锁扣槽内，即使设备运行过程中产生持续振动、侧向冲击载荷，锁舌也不会出现意外回缩脱开的情况，整套锁止力不需要额外气源、电源或者液压动力源维持，纯机械结构的可靠性在野外作业、断电应急工况下优势非常明显。

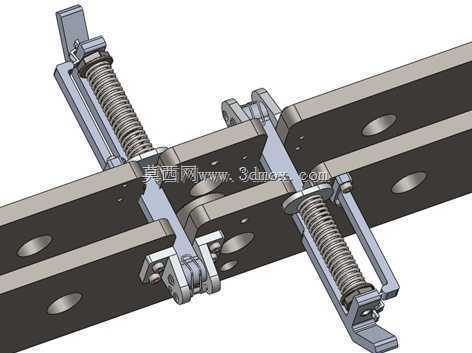

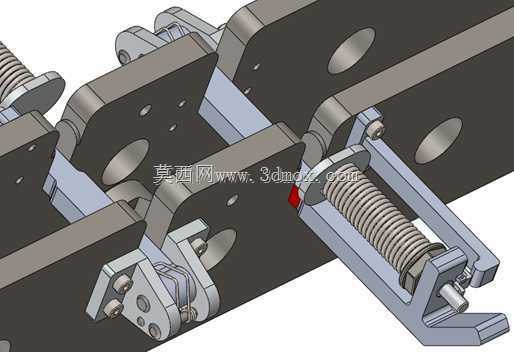

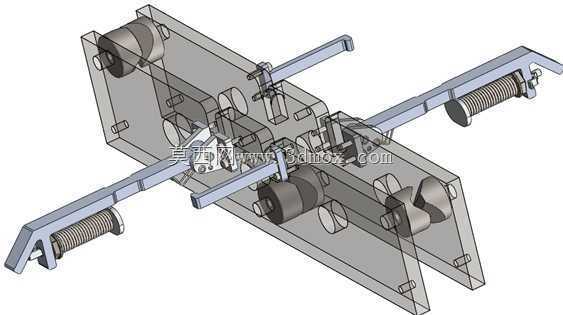

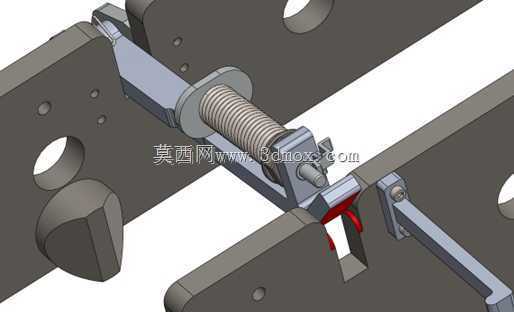

　　从结构布局来看，整套机构以两块平行布置的折弯安装立板作为承载基体，所有联动转轴、触发摆杆、弹簧导向杆都装配在两块立板之间的空腔内，外侧没有突出的零散小零件，既可以避免车间作业时焊渣、粉尘、切削碎屑落入铰接缝隙造成卡滞，也能防止操作人员误碰运动部件引发安全隐患。两侧锁止挂钩分别和横向布置的长联动杆做刚性铰接，中间的触发摆杆组件通过转轴固定在立板中部，当操作人员扳动触发手柄时，摆杆会同步拉动两根联动杆向机构中心方向滑移，压缩两侧弹簧，带动两端锁钩同步从对接锁槽中脱出，此时被锁止的折叠架体就可以绕铰接点转动完成折叠收纳；松开触发手柄后，弹簧会自动推动联动杆回位，当架体重新转动到展开工位时，锁钩端部的导向斜面会先接触锁扣边缘，顺势压缩弹簧滑入锁槽后自动弹开完成锁止，不需要操作人员额外对位插销。

　　设计过程中特意将所有铰接孔的配合间隙控制在0.05mm以内，联动杆采用等长对称设计，保证两侧锁钩的伸缩行程完全同步，不会出现一侧已经完全解锁、另一侧还卡在锁槽内的别劲情况。弹簧的选型经过载荷校核，预紧力设置为单根80N，既可以保证锁止后挂钩在承受1500N侧向拉拽载荷时不会脱出，也能让操作人员扳动触发手柄的操作力控制在30N以内，单人徒手就可以轻松完成解锁动作，不需要借助加力杆。安装边界方面，整套机构的主体安装立板厚度为6mm，采用普通Q235钢板折弯成型，立板上预留了4个M8的沉头安装孔，可以直接通过螺栓固定在折叠架的主梁侧面，机构整体展开状态下的横向总长度为320mm，厚度方向（两块立板外侧间距）为75mm，高度方向总尺寸为110mm，锁钩的有效伸缩行程为22mm，对接的锁扣件只需要在对应工位加工出宽度25mm、深度15mm的锁槽即可完成适配，不需要对原有架体做大规模改造。

　　在实际工装应用中，这类机构常被用在自动化生产线的可折叠安全防护门上：设备正常运行时防护门展开，锁止机构自动扣合，防护门无法被随意推开；设备需要停机维护时，运维人员扳动触发手柄就可以双侧解锁，把防护门折叠贴靠在设备侧边，完全不占用维护通道空间。也有部分车载设备厂商把这套机构用在方舱的折叠登车梯上，车辆行驶时登车梯向上翻折贴靠在方舱侧壁，机构自动锁止防止梯体晃动掉落，人员需要登车时触发解锁就可以把梯子翻下就位。结构建模时所有运动件都做了干涉检查，模拟锁钩全行程伸缩、摆杆全角度转动的状态，确认所有零件在运动过程中都不会出现碰撞剐蹭，铰接位置都预留了润滑脂注油空间，日常维护只需要每隔3个月在转轴位置涂抹少量锂基脂，就可以保证机构长期动作顺畅，不会出现卡滞锈蚀问题。
