螺旋防松软管扶手夹持锁紧结构

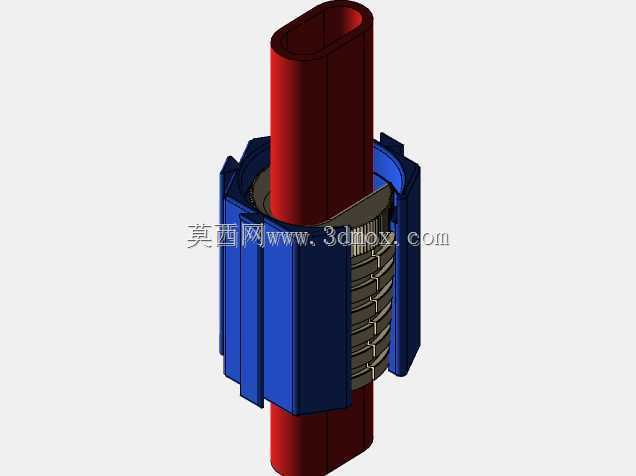

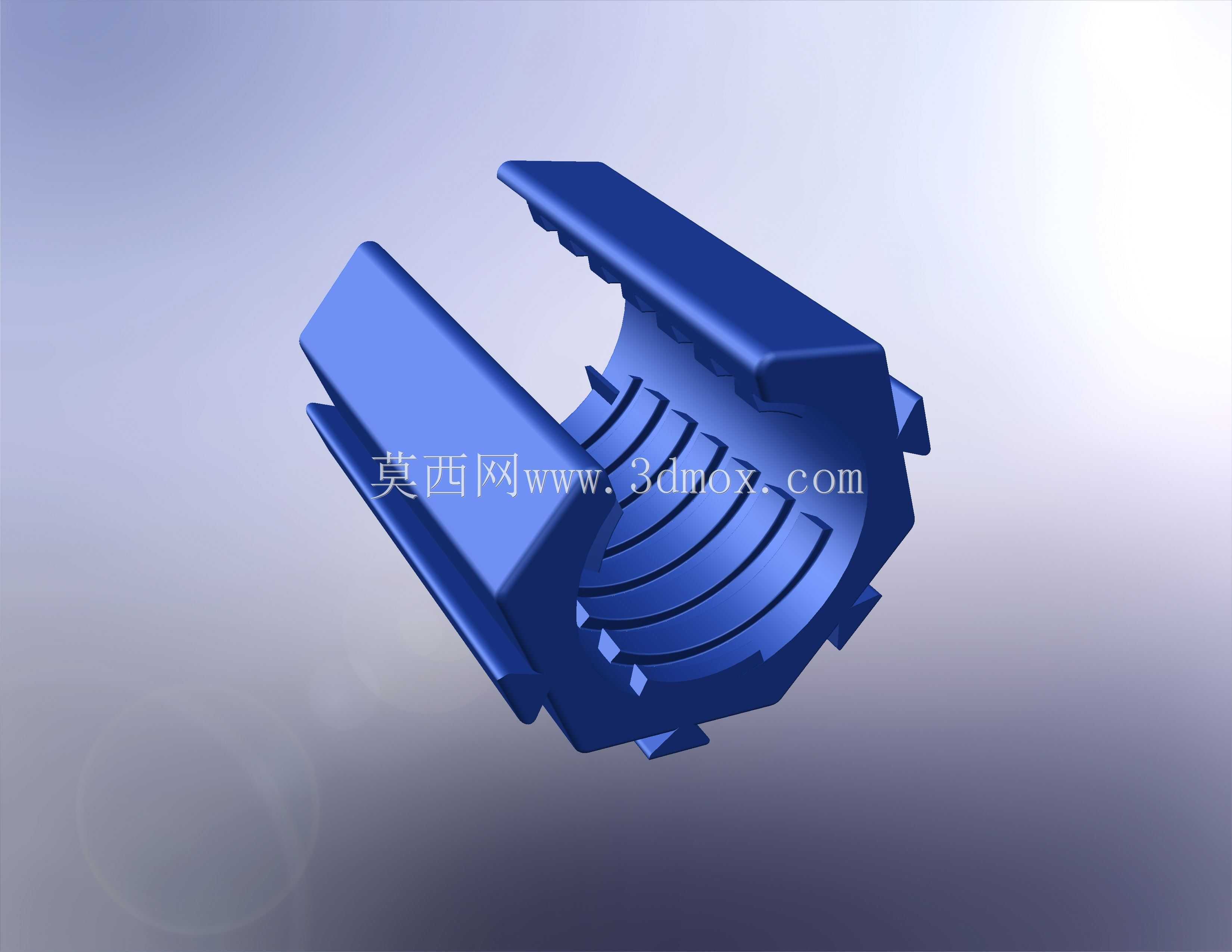

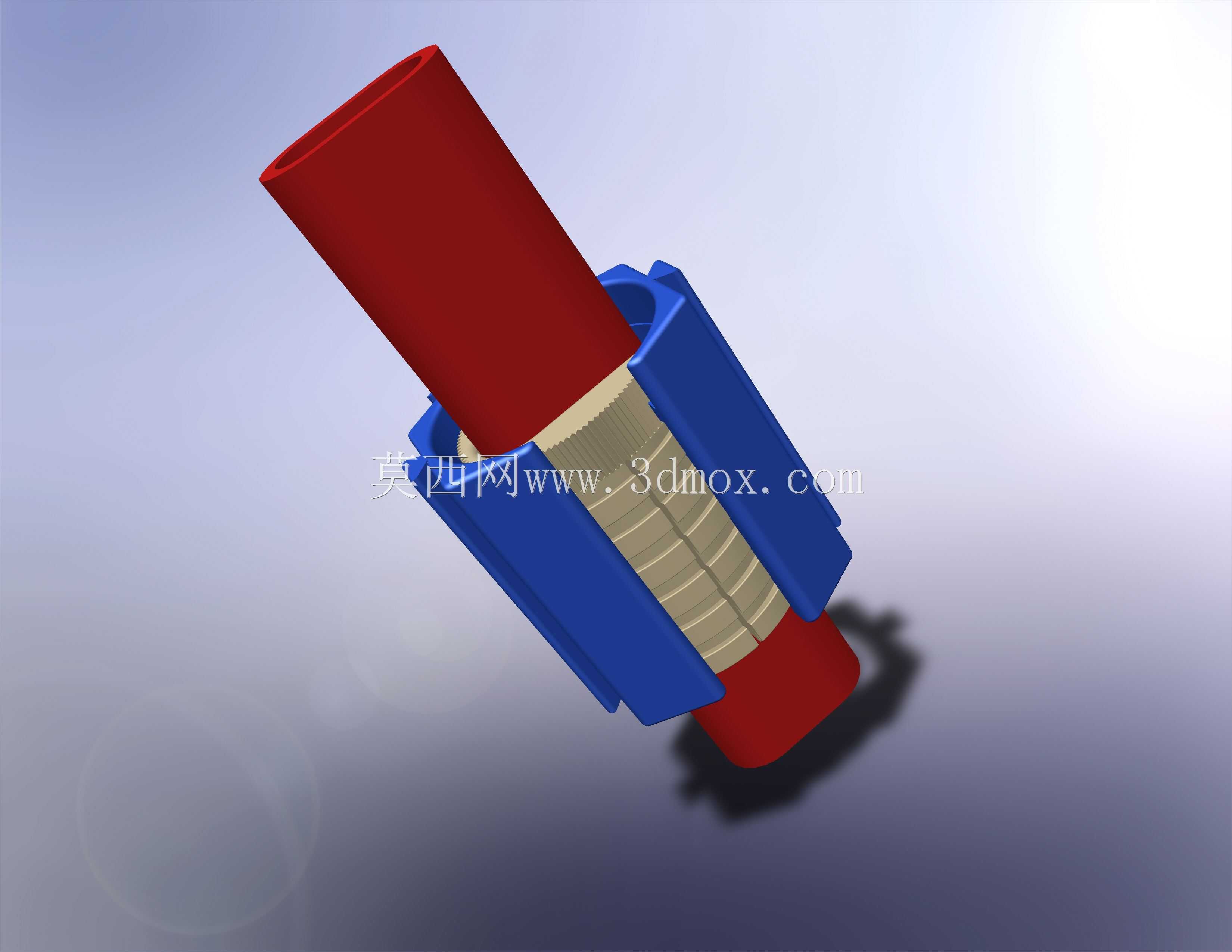

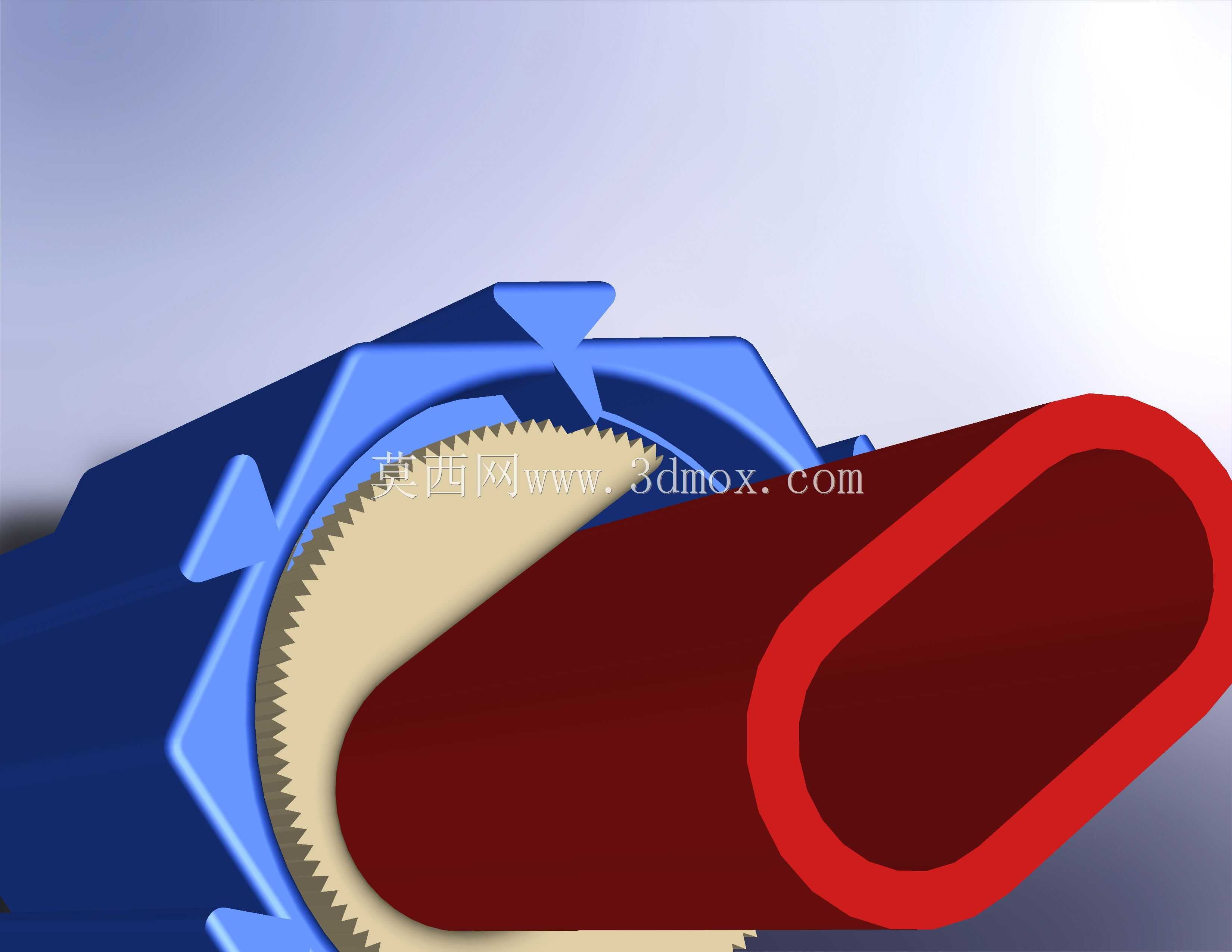

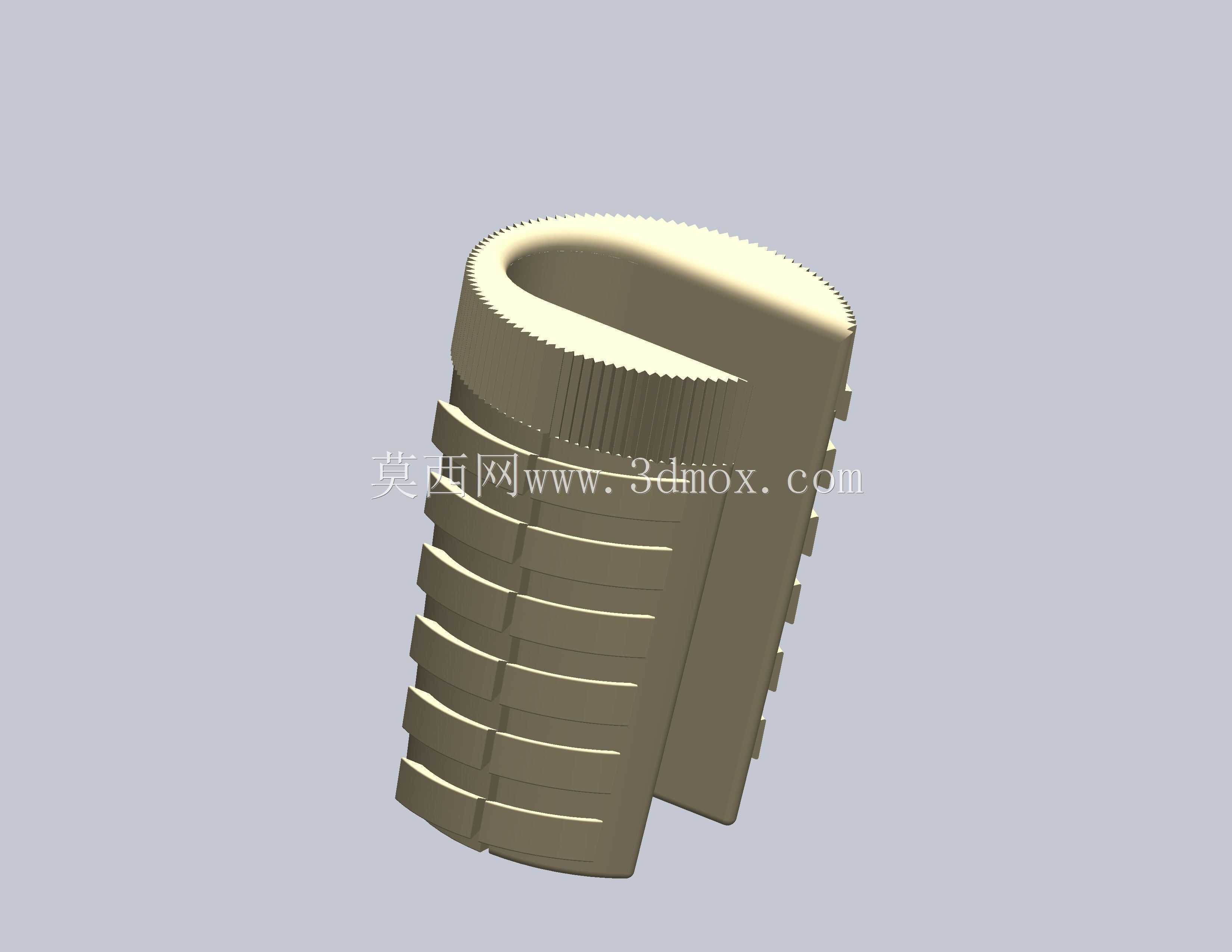

　　这套夹持锁紧结构的核心思路，是利用软管受压拧紧过程中产生的微小螺旋升角，实现类似扎带拉链的单向止退效果，避免常规管夹在振动工况下出现松脱滑移。结构整体由三段组成：两端红色的对接套管段、中部蓝色的分体锁紧夹套，以及夹套内部带连续螺旋齿纹的米色锁紧衬套。红色套管为直通圆管结构，两端伸出夹套的长度预留了足够的软管套接余量，套管外壁做了阶梯限位，夹套轴向窜动被台阶面完全约束，不会在软管拉扯过程中沿管身移位。蓝色夹套采用左右对开的分体式设计，两侧带外翻的卡扣边，装配时可以直接扣合在衬套外侧，不需要额外紧固件就能完成径向预紧，现场维护时撬开卡扣即可拆开更换内部衬套，不用整体剪断报废软管总成。内部衬套的螺旋齿是整个结构的功能核心：

　　两段螺旋的升角特意设置为3度，这个角度经过反复校核——升角过大时，拧紧过程阻力太小，受振动反向力矩就会自行松退；升角过小则拧紧操作需要的扭矩过大，人工装配很难拧到位，3度刚好落在自锁临界区间内，正向拧动时齿面顺着螺旋导向可以顺畅进给，反向受力时齿面会产生径向楔紧力，越拉夹得越紧，和尼龙扎带的止退原理完全一致。从安装边界来看，整体结构径向最大轮廓是蓝色夹套的外方棱边，相邻管路排布时，管中心间距只要留出夹套对角尺寸的余量就不会发生干涉；轴向方向两端套管伸出夹套的长度，足够容纳标准软管的插接深度，搭配喉箍或者直接胶粘都能完成密封固定。这类结构最适合用在航天地面测试设备的流体管路、车载气动系统、户外工程机械的液压软管排布场景，

　　这类场景长期承受振动、温度循环变化，普通卡箍很容易因为橡胶软管蠕变松弛出现渗漏，而这种螺旋楔紧的结构会在软管受内压胀粗、受拉力往外滑脱的时候，进一步带动衬套螺旋面咬合，自动补偿橡胶的变形量，不会因为长期使用出现夹紧力衰减。建模过程中需要特别注意螺旋齿的配合间隙：衬套外圆和夹套内孔采用小间隙过渡配合，保证夹套扣合之后衬套不会自由转动，只能随两端套管的相对拧动沿螺旋面进给；两段螺旋的旋向相反，当两端红色套管相对反向旋转时，两个螺旋段会同步往中间收紧，均匀挤压穿过内孔的软管外壁，不会出现单侧偏压导致的软管折瘪、通流截面变小的问题。衬套内壁的齿纹做了圆角处理，避免硬棱切割软管外壁造成橡胶层破损，即使反复拆装多次，

　　软管表面也只会留下均匀的压痕，不会被切出裂口。和传统的双螺栓管夹相比，这套结构不需要工具就能完成手动锁紧，装配效率提升非常明显，而且没有零散的螺栓螺母零件，在航天舱内这类怕遗留多余物的场景下优势格外突出，不会出现紧固件松脱掉入设备内部的风险。结构所有零件都采用轴对称布局，注塑或者机加工都很容易实现，分体夹套可以用通用工程塑料注塑成型，衬套如果需要更高的耐磨性能也可以采用铝合金机加工，适配不同的压力等级工况。
