这套管路结构以连续空间弯转的管体为主体,两端配置方形连接法兰,主要用于需要在有限设备空间内改变流体走向的输送系统。现场布置时,管道往往不能沿单一轴线直通,泵组、阀组、罐体接口或设备壁面之间存在高度差与水平错位,直段加弯头的组合虽然常见,但多段拼接会增加焊缝、接头和泄漏点;该结构将两段90度弯弧整合为连续S形路径,使介质从一端法兰进入后,经过两次平滑转向再从另一端法兰送出,减少了中间连接件,也让管路走向更加紧凑。
从使用场景看,这类弯管可出现在冷却循环系统、润滑系统、工艺管线转接以及设备内部流体通道中。两端方形法兰并非单纯装饰结构,其平面承担安装贴合面,法兰上的孔位用于穿入紧固件,使管路与相邻设备面板、阀块或箱体接口形成固定连接。方形法兰在贴板安装时具有较好的定位稳定性,尤其适合接口周围需要较大压紧面的场合;与圆形法兰相比,方形轮廓在靠近壁面布置时更容易控制边界,安装扳手空间也可围绕四角孔位进行校核。

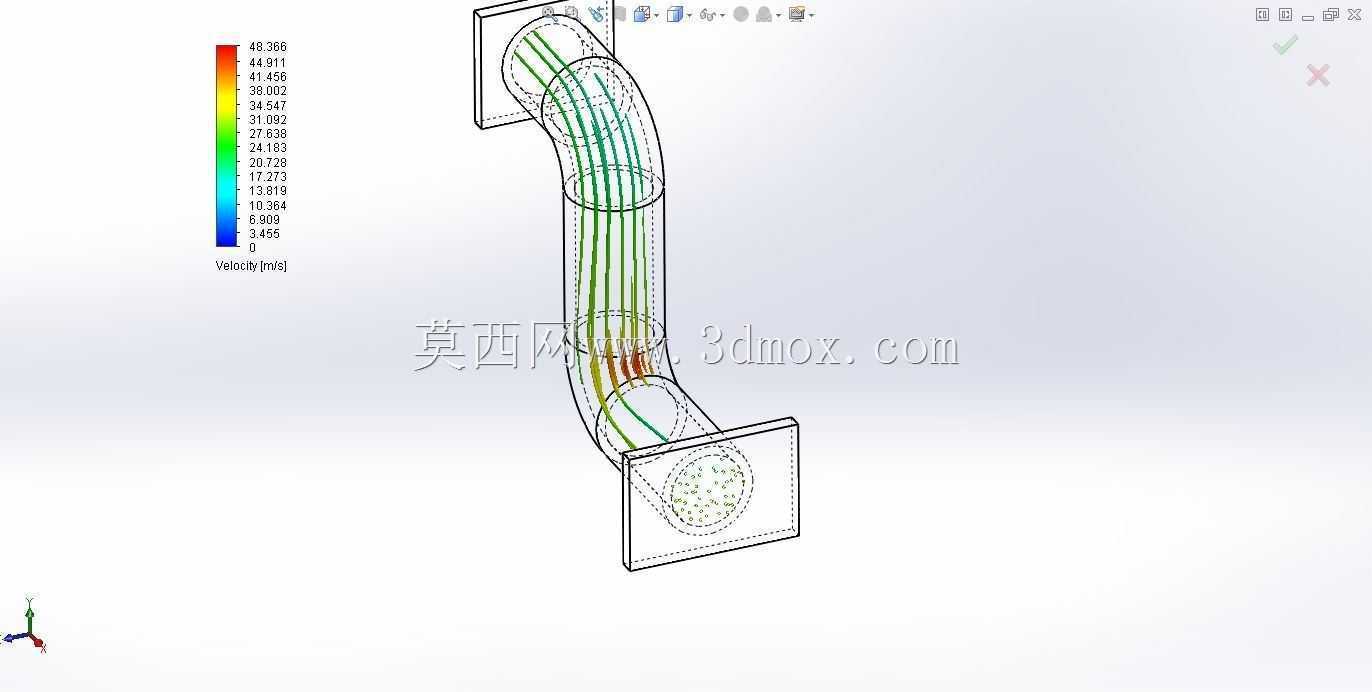

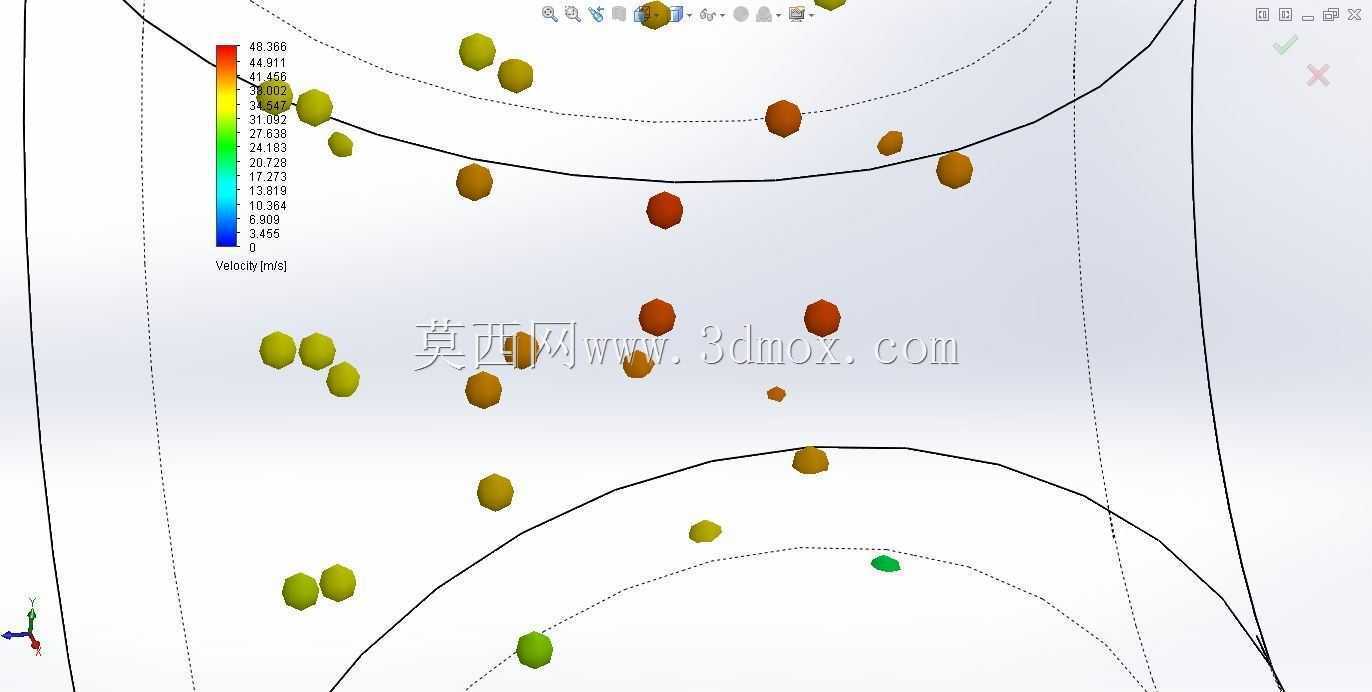

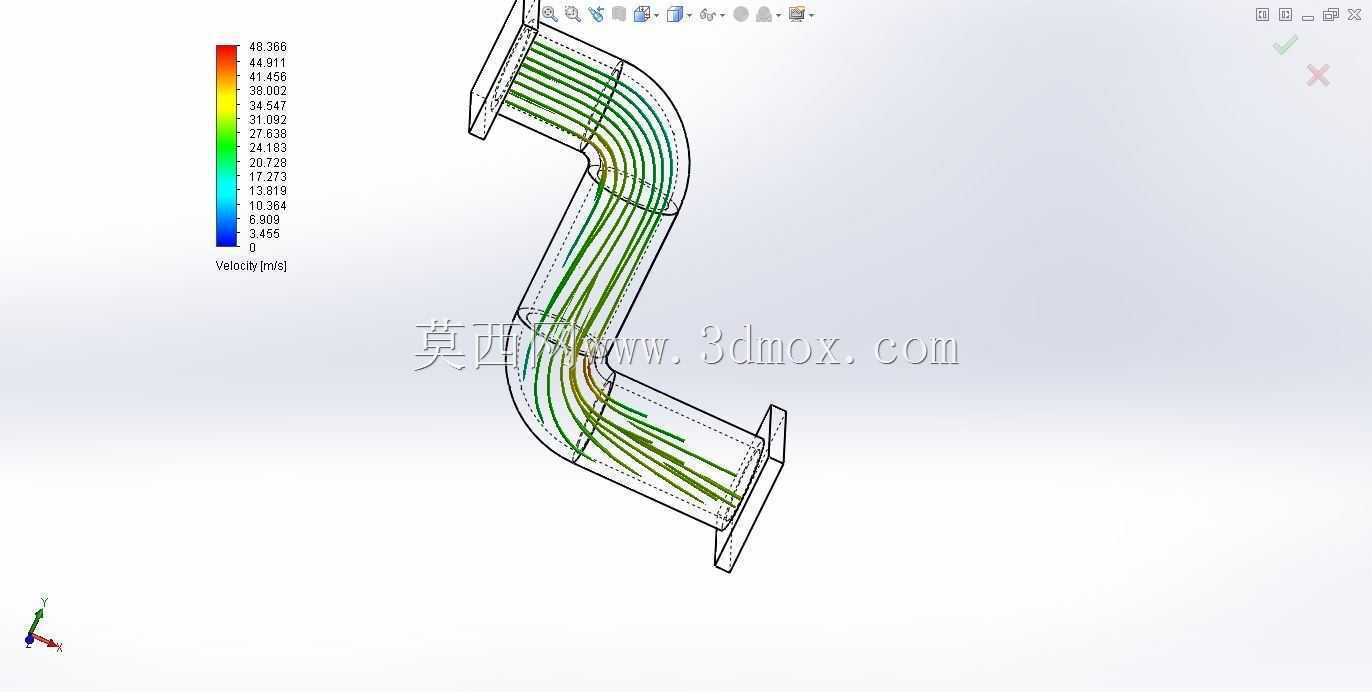

管体造型采用等径圆管连续过渡,弯弧段保持圆滑曲率,避免突然折角造成流道剧烈收缩或扩张。流体在弯管内转向时,会受到离心作用影响,外侧管壁压力升高,内侧流速分布发生变化,连续两个反向弯弧还会使流场产生二次流和旋流效应。因此,该结构不仅是几何建模对象,也适合作为CFD流量分析的基础模型:通过内部流道抽取网格,可观察压力损失、速度云图、湍流强度以及出口流量均匀性,进而判断弯弧半径、直管过渡长度和法兰接口位置是否合理。
设计思路上,管路中心线应优先确定。工程中通常先根据两端接口坐标建立空间路径,再控制弯弧半径与相邻直段长度。弯弧半径过小会使流体转向急促,阻力增大并加剧管壁冲刷;半径过大则会占用更多安装空间,影响周边设备维护。模型中两段弯弧之间保留了一定直段,这一细节有利于让经过第一个弯头的流体在进入第二个弯头前获得部分整流效果,若两段弯弧直接相连,流态扰动会更明显,压力损失也可能上升。
外形尺寸方面,需要重点控制管道外径、内径、弯曲半径、法兰外轮廓尺寸、法兰厚度、孔位间距以及两端接口的相对位置。管道内径直接决定通流面积,在外径受空间限制时,壁厚选择还要兼顾承压能力与减重需求。法兰面与管端轴线应保持垂直,否则安装后会出现强制对口,使管路承受附加弯矩,长期运行后容易在焊缝或根部产生疲劳裂纹。两端法兰的孔位方向也需要在建模时明确,因为S形弯管具有空间姿态,若法兰孔位相位错误,现场将无法与设备接口对准。
安装边界上,弯管外侧最高点、最低点和侧向突出位置都要纳入干涉检查。方形法兰的四角往往比圆管本体更先接近周边机架,因此不能只检查管道中心线周围的圆筒包络,还应建立法兰外轮廓的完整包络体。管路周围还需预留紧固件操作空间、密封件压缩空间以及后期检修拆卸空间。对于有振动源的设备,弯管支撑点不宜设在弯弧自由段中部,应尽量靠近法兰或设置可靠管夹,以降低管路振动幅度。
结构细节上,法兰与管体连接处存在截面刚度突变,是应力集中较明显的区域。若用于压力管路,根部可采用圆角过渡或焊接补强,并在内部流道处保持平滑,避免焊瘤或台阶破坏流场。密封面的平面度、粗糙度以及紧固件排布,都会影响连接可靠性。模型将管体、弯弧和两端法兰作为完整结构表达,能够用于装配干涉检查、管路走向评审、流道提取和仿真前处理,也可为类似空间弯转管路的参数化设计提供参考。
