特斯拉阀式流体整流导流槽结构件

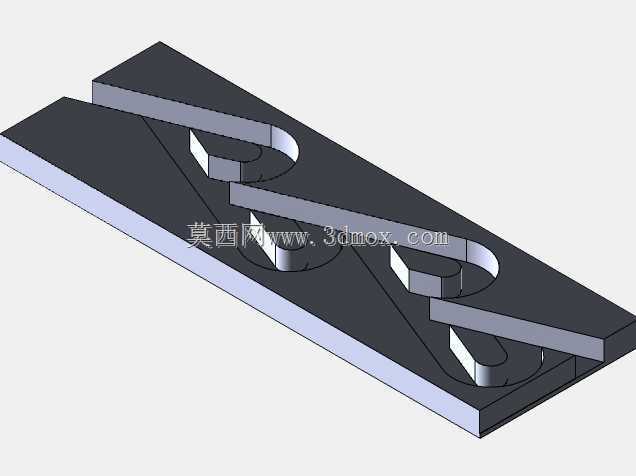

　　在流体输送、微流控实验台、小型水力测试装置以及低压管路整流环节中，经常会遇到反向回流窜动、正向流阻偏高、管路内压力波动随流量频繁变化的问题，常规单向阀依靠活动阀芯实现止回，长期运行在含微小杂质的流体工况下，容易出现阀芯卡滞、密封面磨损、弹簧疲劳失效的故障，维护拆装频次高，对于教学演示、透明流道观测、无活动件耐久测试的场景适配性不足。这款无活动构件的特斯拉阀构型导流槽结构，正是依托特斯拉阀的经典流体自整流原理设计，整体为一体化铣削成型的平板式基座，基座本体采用矩形板块布局，上表面直接加工出连续弯折的迂回流道，流道全程没有任何加装的活动挡板、弹性元件或者密封副，流体从正向入口通入时，沿主槽道顺畅推进，

　　沿途各个分叉弧形凹腔仅引导极小部分流体进入旁支回路，旁支流体在弧形腔体内转向后汇入主流方向，不会对正向流动形成明显阻挡，整体正向流阻维持在较低水平；当流体出现反向流动趋势时，反向冲入的流体会优先进入各个斜向布置的弧形凹腔，在凹腔内形成回旋涡流，涡流方向与反向主流方向对冲，逐级消耗反向流体的动能，每经过一组弯折腔室，反向流动的压损就会大幅提升，最终实现正向顺畅通流、反向自动阻滞的止回效果，完全不需要额外配置阀芯驱动构件。从结构设计思路来看，整体板块的厚度选取兼顾了流道深度与基座刚性，流道的槽深统一，槽底与板块底面保留足够的实体壁厚，既可以避免流体压力作用下槽底出现挠曲变形，也能保证整块工件装夹在铣床工作台上加工时，

　　不会因为薄壁颤振出现槽壁刀纹不均的问题。流道的所有弯折转角都采用平滑圆弧过渡，没有尖锐直角死角，一方面降低流体在转角处的局部湍流损耗，另一方面也避免加工过程中刀具在直角位置进刀退刀留下接刀痕，后续如果采用亚克力板做透明上盖板封合流道，平整的槽口端面可以直接涂覆密封胶或者加装密封圈，通过周边螺栓锁紧就能形成封闭流道，观测流体染色示踪过程时，可以清晰看到正向流动与反向阻滞的涡流差异。外形尺寸方面，长条状的矩形基座长宽比例适配常规实验台的安装工位，基座两侧预留的实体边宽度足够布置安装通孔，安装孔的孔位避开下方流道的腔体范围，锁紧紧固螺钉时不会压穿流道壁面，板块的四个外角做了小倒角处理，搬运装配过程中不会划伤操作人员或者密封垫片。

　　在实际工程应用中，这款结构件既可以作为流体力学教学的演示教具，直接搭配透明盖板展示特斯拉阀的工作机理，也可以嵌入小型水循环管路、微通道冷却回路、低粘度油料输送支路中作为无源止回构件使用，没有易损件的特性让它可以长期运行在免维护工况下，针对不同的通流流量需求，设计阶段可以按比例缩放流道的槽宽、弯折腔的曲率半径以及相邻腔室的间距，缩放过程中保持流道侧壁与板块边缘的最小壁厚一致，保证加工工艺性不会随尺寸缩放出现劣化。建模过程中所有流道特征采用参数化草图驱动，草图里锁定每一段圆弧的相切约束、主槽道的平行间距、旁支凹腔的切入角度，后续调整参数时不会出现特征报错，实体建模完成后可以直接抽取流道空腔做流体仿真，通过仿真结果核对不同入口流量下正向与反向的压损差值，再针对性微调凹腔的深度和切入角，让整流止回的性能匹配实际工况的压力波动范围，板块底面加工基准面与流道槽口平面的平行度公差可以按常规铣削精度选取，不需要过高的表面要求就能满足封盖密封需求。
