四铰点铸钢支撑连接支架结构

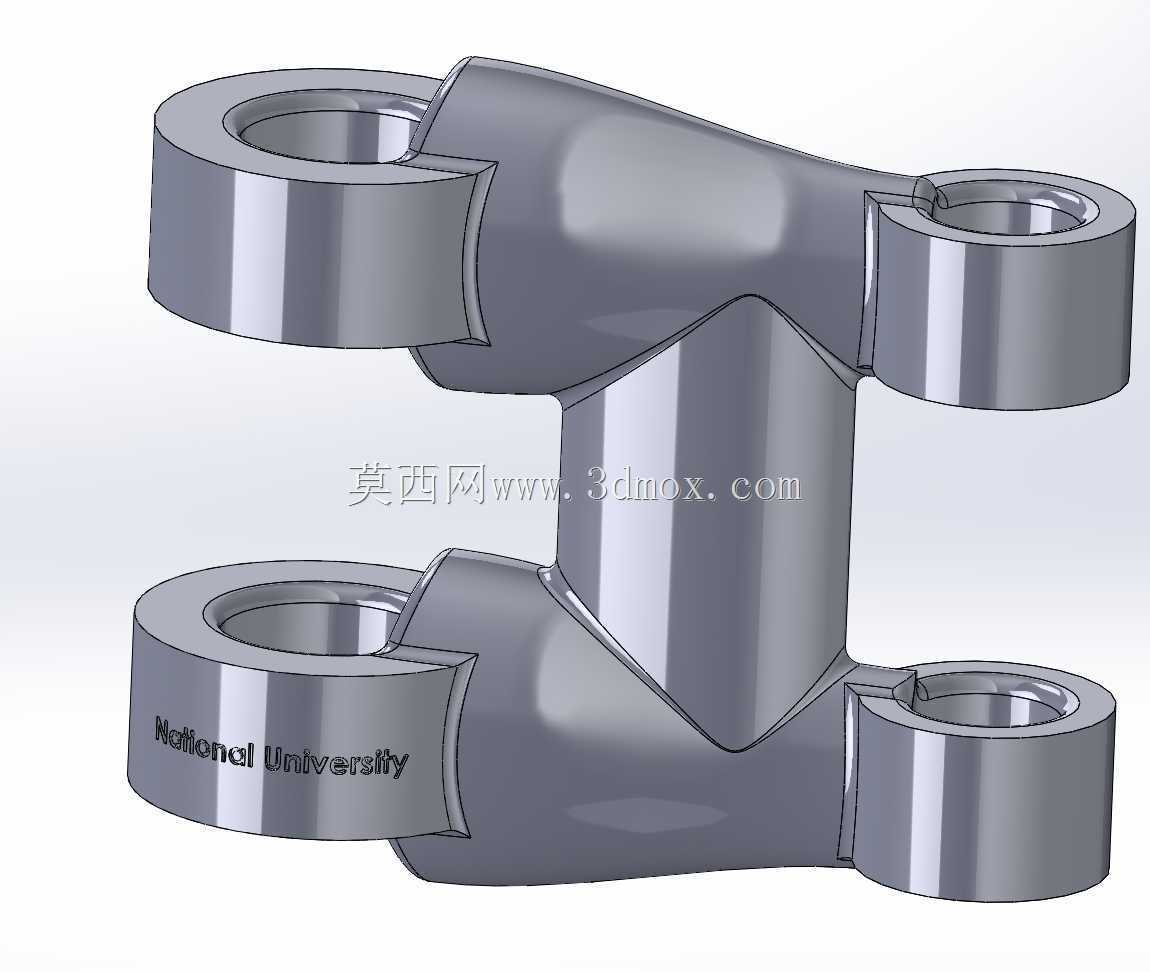

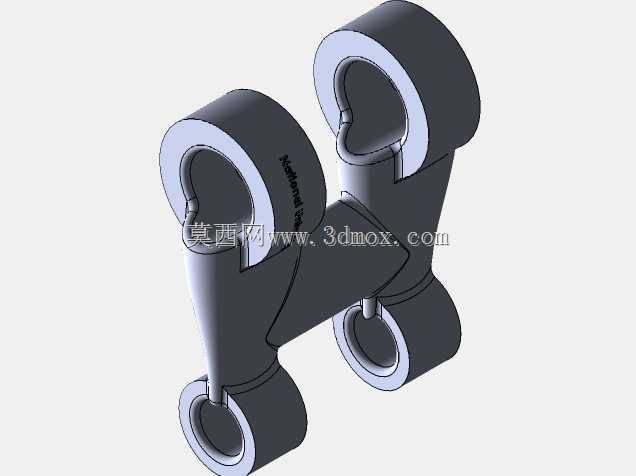

　　这套四铰点铸钢支撑连接支架，在整机布局里承担的是跨点位力流传递与姿态约束的核心作用，四个带贯通镗孔的同轴铰点分上下两层、左右对称布置，上层两个铰点对接上部执行构件的销轴，下层两个铰点对接基座或从动摆臂的销轴，中间通过变截面的弧形过渡肋板把四个点位连为整体，既可以在多连杆联动机构里作为中间摆架，抵消上下两组连杆运动过程中产生的侧向弯矩，也可以在教学演示台架里作为包裹、阁楼式拓展工装的承载基体，在不额外加装补强板的前提下，同时承受四个销轴传递的拉压、剪切与交变扭转载荷。

　　从实际装机的边界条件来看，四个铰孔的中心距是整个构件最核心的安装约束：上层两孔的中心连线与下层两孔的中心连线保持平行，上下两层孔的轴向间距、左右孔的跨距都严格按照配套销轴的装配公差预留，铰孔内壁设计为整周贯通的光孔结构，销轴穿入后可以通过孔用挡圈或者端盖完成轴向限位，不需要在支架本体上加工螺纹孔，避免铸造件壁厚不均导致的螺纹攻丝失效。支架整体的外轮廓没有突出的尖锐棱角，所有肋板与铰套衔接的位置都做了大半径圆弧过渡，这一设计完全是围绕铸造工艺特性展开：铸钢件在冷却凝固过程中，厚薄壁交接的位置最容易出现缩松、应力集中裂纹，把过渡圆角放大到与相邻壁厚匹配的数值，能让铁水在型腔内充型时流动更平顺，冷却时各部位收缩速率趋于一致，从根源上降低铸件废品率。

　　结构受力层面，中间连接肋板没有采用等厚度的直板造型，而是顺着四个铰点之间的主应力走向做成了曲面变截面形态：在上下两层铰点正对的主传力路径上，肋板厚度适当加大，用来承担销轴传递的主要拉压载荷；在肋板中部侧向弯矩较小的区域，壁厚适度收窄，既减少了铸造时的材料消耗，也避免了大体积厚壁部位内部出现缩孔缺陷。铰套的外壁特意设计了一圈凸起的加强环，加强环的位置刚好对应销轴装入后剪力最大的孔段，这个局部加厚的结构可以大幅提升铰孔的抗挤压变形能力，在长期反复摆动的工况下，铰孔内壁不容易出现椭圆化磨损，后续大修时只需要更换内嵌的耐磨衬套，不需要整体替换支架，运维成本明显降低。

　　建模过程中对装配干涉的校验也完全贴合实际装机流程：先把四个配套销轴、上下对接的摆臂构件按照装配关系调入装配体，模拟支架在整个行程极限位置的摆动姿态，逐一核对肋板曲面与相邻摆臂侧壁之间的安全间隙，保证机构运动到最大摆角时，两个构件之间保留足够的防护间隙，不会出现运动干涉。铸造工艺维度，整个构件的所有壁厚都控制在铸钢件合理的壁厚区间内，没有出现局部壁厚突变超过两倍的区域，造型时可以直接采用分体式木模完成砂型造型，不需要额外设计复杂的砂芯，起模斜度沿着铰套轴向和肋板出模方向统一预留，后续批量生产时工艺落地性很强。

　　在演示类台架的拓展使用场景里，支架中部的平整肋板表面可以直接加装演示用的包裹外壳、阁楼式置物平台，不需要在主受力结构上额外焊接支架，避免焊接热应力破坏铸件本身的金相组织；四个铰点的标准化孔径也可以兼容不同直径的转接衬套，同一套支架本体就能适配多种不同规格的连杆构件，在机构创新实验、机械原理教学演示场景里，能够直观展示多铰点联动、力流分散传递的结构设计逻辑，也能作为铸造工艺课程里异形铸钢件结构优化的典型参考样例。
