摩托车浮动式通风制动盘总成结构

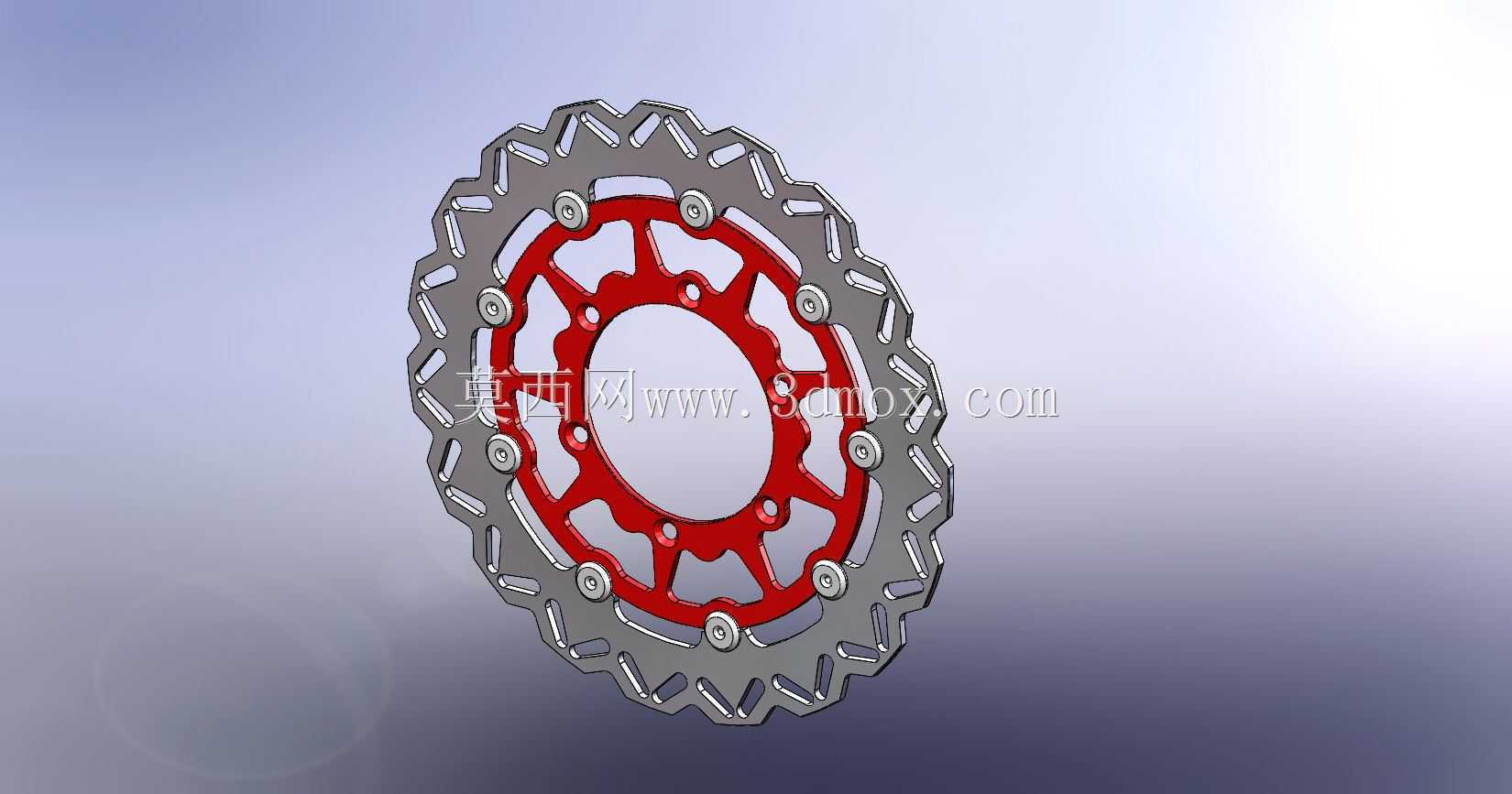

　　碟式制动系统在两轮机动车、轻型全地形车以及小型场地赛车的行走机构中承担核心减速职能，制动盘作为摩擦副的旋转侧零件，直接决定制动热容量、摩擦接触稳定性与连续制动工况下的抗衰减能力。这套三维结构采用外摩擦环与内安装座分体组合的浮动盘布局，外侧灰色锯齿形外缘盘体承担刹车片夹持摩擦，内侧红色星形支架通过周向均匀布置的铆钉与摩擦环形成柔性连接，既允许摩擦环在受热膨胀时产生微量径向位移，避免高温下盘面翘曲变形，又能抵消刹车卡钳贴合时的微小对位偏差，让摩擦片接触压力分布更均匀。

　　从实际装车边界来看，内支架中心开设大尺寸花键避让孔，孔周分布六个螺栓过孔，用于匹配前轮轮毂的安装法兰，安装时需保证制动盘端面跳动量控制在维修手册允许范围内，否则会出现刹车拖滞、低速转向时摩擦片异响。外摩擦环的厚度需要和对向活塞卡钳的摩擦片间隙匹配，盘面两侧预留的卡钳进出空间不能和前叉筒、轮辐辐条发生运动干涉，设计初期就要把轮胎跳动极限、转向最大转角状态下的周边件间距逐一校核。摩擦环外圆加工成连续波浪锯齿轮廓，并非单纯外观造型：一方面锯齿缺口在车轮随动旋转时持续扫过空气流，形成主动导风通道，把刹车片和盘面摩擦产生的热量快速带走；另一方面不规则外缘可以在摩擦片贴合过程中周期性刮除片表面积聚的磨屑，减少高温釉化层带来的摩擦系数下跌。

　　盘面周向冲制的多组长圆形散热孔贯穿摩擦环两侧，这些孔位排布需要避开刹车片全接触区域的压力集中带，同时保证摩擦环剩余截面积拥有足够抗扭刚度，应对紧急制动时的巨大剪切力矩。红色内支架采用镂空辐条式结构，在六个铆钉连接点之间挖去多余材料，既降低非悬挂质量，提升悬挂响应速度，又能让穿过外盘散热孔的气流直接从支架镂空区域流通，减少热堆积。连接铆钉采用带浮动衬套的专用结构，衬套和外盘安装孔之间保留微小径向间隙，制动盘受热后外环线膨胀量远大于内安装座，该间隙可以释放热应力，避免摩擦环被刚性约束后产生热变形抖动。

　　建模过程中可以先分别构建两个子零件：摩擦环部分先绘制内外圆基准轮廓，拉伸得到基础盘体厚度，再通过圆周阵列切除散热孔与外缘波浪齿，铆钉孔位置按照六等分或八等分相位排布，注意孔位和散热孔的相位错开，避免截面强度突然削弱。内支架部分先绘制中心安装孔与螺栓孔分布圆，再绘制星形辐条的外轮廓，拉伸后对所有锐边进行圆角过渡，尤其是辐条和中心法兰衔接的位置，要避免应力集中在反复制动冲击下产生裂纹。最后将铆钉、衬套作为标准件调入装配体，匹配好浮动间隙后即可完成整体组件。实车使用场景里，这类浮动制动盘多用于中大排量摩托车前刹，长时间下坡制动时盘面温度会急剧升高，分体结构允许内外环存在温差形变差，不会出现整体式制动盘常见的刹车踏板或制动手把脉动、摩擦片偏磨等问题，结构细节完全围绕散热、抗热变形、减重三个核心需求展开。
