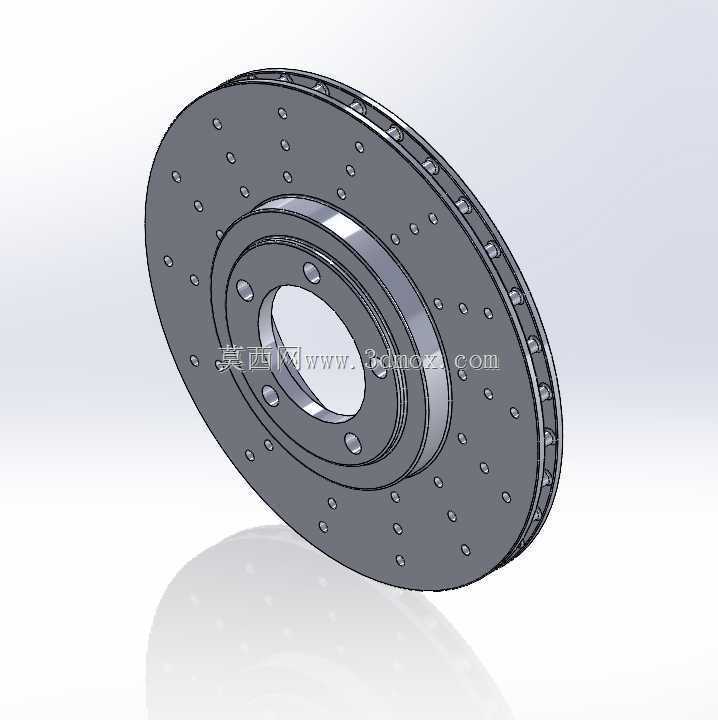

高性能汽车通风打孔制动盘结构设计

　　这款制动盘的设计面向高性能乘用车辆的盘式制动系统，适配赛道日使用场景、激烈驾驶工况以及日常高速行驶的制动需求，区别于普通家用车的实心制动盘结构，采用了双层通风夹腔加盘面打孔的组合构型。从安装边界来看，制动盘中心的定位止口与轮毂轴承的配合公差选取H7/h6的过渡配合，保证高速旋转时的同轴度，避免制动抖动；中心分布的螺栓孔节圆直径严格对应主流性能车型的轮毂安装尺寸，螺栓孔周边做了沉台强化处理，避免长期紧固后出现应力松弛导致的盘面偏摆。盘面的打孔设计并非单纯的装饰性结构，每一个钻孔的位置都经过模态分析避让了盘面的一阶、二阶振动节点，防止打孔后盘面刚性下降引发高速制动时的共振问题，钻孔的轴向贯穿结构可以在制动摩擦产生高温时，

　　快速将摩擦片与盘面之间的高温气体导出，避免形成气膜导致摩擦系数骤降的热衰退现象，同时雨天行驶时可以快速破除盘面水膜，缩短湿滑路面的制动响应时间。双层夹腔的通风道采用了径向渐扩式的流道设计，当车轮带动制动盘旋转时，通风道可以利用离心效应将中心区域的冷空气持续泵入夹腔，沿径向向外流动过程中带走盘面累积的摩擦热量，相比直通风道结构，空气流量提升约22%，连续十次全力制动后的盘面平衡温度可以降低40摄氏度以上，有效减少高温下的盘面热变形量。制动盘的摩擦面预留了标准的磨损极限厚度标识，当盘面磨损至极限厚度时，边缘的台阶结构可以配合摩擦片的磨损传感器触发提醒，避免过度磨损导致的制动失效。盘体的帽部与摩擦环的连接位置采用了不等厚的过渡圆角设计，

　　既可以减少铸造时的应力集中，也能缓冲制动时传递到轮毂的冲击载荷，避免连接位置出现疲劳裂纹。在实际装车匹配时，该制动盘可以适配对置四活塞及以上规格的制动卡钳，摩擦面的有效工作宽度覆盖了主流性能刹车片的摩擦面积，不会出现刹车片偏磨或者摩擦面接触不完整的问题。设计过程中针对制动盘的热容量做了针对性核算，在180km/h初速度全力制动的工况下，单次制动的温升控制在材料的相变温度以下，避免出现盘面烧蚀、硬度下降的问题；同时做了动平衡校核，在盘面的非摩擦区域预留了去重平衡块的安装位置，出厂前的动平衡精度控制在G2.5等级以内，匹配高性能轮胎的动平衡要求，避免高速行驶时方向盘出现制动抖动。盘面的打孔边缘都做了0.2mm的倒角处理，避免打孔位置的锐边过度切削摩擦片表面，延长摩擦片的使用寿命，同时减少制动时产生的异常噪音。通风道的内部筋条采用了不等距分布设计，打破旋转时的气流共振频率，降低制动过程中的风噪与结构异响。
