带稳定器矩形机翼风洞测试无人机外壳

　　这套无人机外壳结构方案，最初的出发点是服务小型固定翼飞行器的风洞试验环节，并没有把量产装机的电机安装位纳入当前建模范围，所有曲面、骨架与连接边界都围绕气动外形验证、流场数据采集这一核心目标搭建。从实际使用场景来看，这类外壳会被安置在低速风洞的试验段支架上，前端锥头、主机翼、尾撑与平尾共同构成完整的绕流实体，试验人员可以通过外壳表面预设的测点接口，粘贴压力传感器或者布置丝线流场显示装置，采集不同迎角、侧滑角下的机翼升阻特性、机身压差分布以及尾翼处的涡流干扰情况，为后续正式无人机的气动修型提供第一手实测数据。

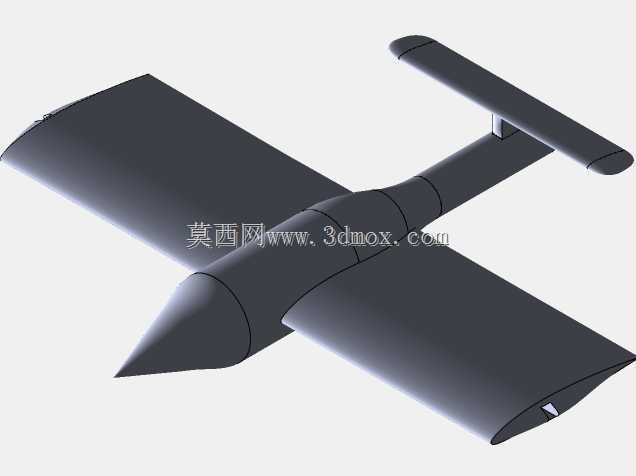

　　外壳的主机翼采用矩形翼型设计，没有采用追求巡航效率的梯形后掠翼，核心考量是风洞试验阶段的变量控制：矩形机翼的展弦比、翼型弦长沿展向完全一致，流场沿翼展方向的变化规律更易推导，试验得到的升力线斜率、诱导阻力系数可以直接和经典翼型理论计算值做对标，减少平面形状带来的额外干扰项，降低试验数据的解算难度。机翼和机身的衔接位置做了连续的融合过渡，没有出现突兀的直角台阶，避免接缝处产生不必要的分离涡，干扰机翼本体气动数据的准确性。机翼内部预留了和机身主承力筒对接的安装卡槽，卡槽的贴合面按照风洞支架的装夹尺寸做了边界约束，保证整套外壳安装到试验台后，机翼的安装角误差可以控制在试验允许的公差范围内，不会因为装夹偏移改变预设的气动迎角。

　　机身部分采用尖头旋成体加中段等直筒的布局，前端尖锐的整流锥可以大幅降低来流的正激波强度，即使在低速风洞的较高风速段，机头位置也不会出现大面积的气流分离，等直的中段筒身既可以容纳风洞试验所需的测试线缆、小型数据采集模块，也能作为整套外壳的主承力基体，连接两侧机翼、后方尾撑结构。尾翼部分通过两根平行的尾撑从机翼后方向后延伸，末端连接水平安定面，这种尾撑布局把平尾布置在机翼流场的下游区域，既可以让平尾避开机翼下洗流的核心干扰区，也能通过调整尾撑的长度快速改变平尾的力臂长度，在风洞试验中验证不同尾翼配平位置的稳定性表现。

　　整套外壳附带的稳定器结构布置在机翼与尾撑的衔接区域，作用是在试验模拟飞行器小幅姿态扰动时，提供额外的航向与纵向稳定力矩，避免风洞试验过程中模型出现大幅抖振，保障测试过程的安全与数据连续性。设计阶段特意省略了电机安装座、螺旋桨整流罩这类动力系统相关结构，一方面是风洞试验可以根据测试需求单独选配动力模拟装置，不需要外壳本体预留动力接口；另一方面无动力的干净外壳可以先获取无动力滑跑状态下的基础气动数据，作为后续带动力测试的基准参照。

　　从安装边界来看，整套外壳的所有外轮廓曲面都按照风洞试验段的截面尺寸做了包络校核，机翼展长、机身长度、垂向高度都预留了足够的风洞壁面间隙，避免模型和洞壁之间产生过度的阻塞效应，影响流场品质。机身底部预留了和风洞弯刀支架连接的标准法兰接口，接口的位置选在整机的重心附近，装夹后支架的支杆干扰可以控制在机身下腹的小区域内，不会破坏机翼、尾翼这些关键气动面的绕流环境。外壳的各个分段之间都采用定位止口加螺栓连接的结构，机翼、尾撑、平尾都可以快速拆解，在风洞试验现场不需要复杂工装就能完成不同部件的更换，比如测试不同翼型的矩形机翼时，只需要松开机翼和机身对接的紧固件，就能替换新机翼组件，机身和尾翼部分可以重复使用，大幅减少多轮风洞试验的模型加工成本与准备周期。

　　建模过程中所有曲面都保持了G2连续，机身和机翼的融合过渡区域没有出现曲率突变，既保证加工出来的实体外壳表面光顺，不会因为表面凹坑引发额外的气流分离，也能让后续CFD网格划分时获得更高质量的面网格，提升仿真计算的收敛性。对于结构设计从业者来说，这套方案的参考价值在于把风洞测试的特殊需求前置到外形设计阶段，没有直接套用普通航测无人机的外壳结构，而是围绕试验变量控制、装夹便利性、数据准确性这些核心目标取舍结构特征，为小型固定翼无人机的气动验证环节提供了可直接参考的外壳构型思路。
