卡通玩具直升机外观结构造型设计

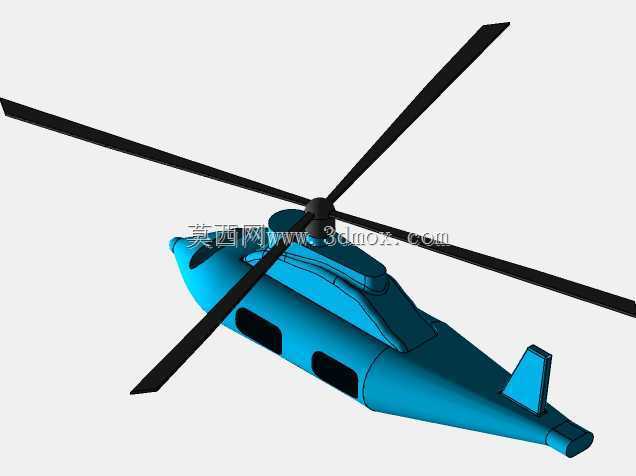

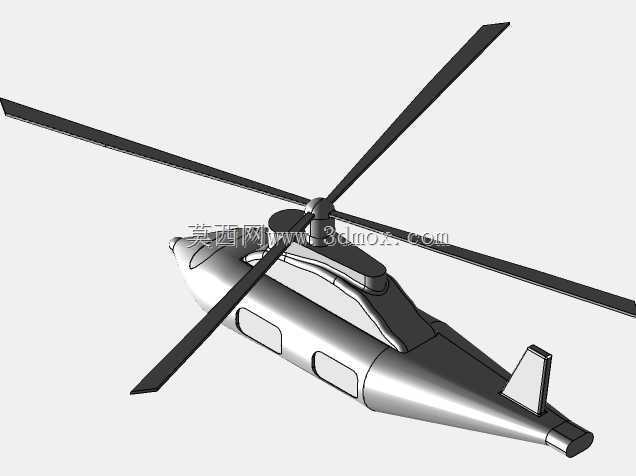

　　该造型以轻型单旋翼直升机为原型进行玩具化简化，整体采用圆润流线机身、四叶主旋翼、垂直尾翼和侧向尾梁布局，适合用于儿童玩具外观验证、桌面摆件、教学演示件以及小型飞行器概念展示。模型在结构表达上保留了直升机最容易识别的功能元素：顶部旋翼系统负责提供升力与姿态控制的视觉特征，前部驾驶舱通过深色曲面窗区表现飞行员视野范围，机身两侧设置舱窗开口，尾部延伸出细长尾梁并配合垂尾稳定航向。虽然该作品偏向外观造型而非工程级真机设计，但各部件之间的比例关系仍围绕旋翼飞行器的基本布置展开，主旋翼旋转直径明显大于机身宽度，尾梁长度足以让尾翼区域远离主旋翼下洗流，机头到机尾的纵向轴线清晰，重心视觉上落在主旋翼轴附近。

　　从实际用途看，这类简化直升机模型可作为玩具产品开发阶段的外观样件，用于确认壳体分块、窗洞位置、旋翼避让范围和陈列姿态；也可在机械认知课程中作为飞行器结构讲解载体，帮助理解机身、旋翼、尾梁、垂尾、起落区域之间的空间关系。若进入3D打印或注塑玩具开发流程，现有曲面可进一步拆分为上壳体、下壳体、机头透明件、窗体嵌件、旋翼桨叶、旋翼夹座、尾翼件和转轴小件。机身表面大面积连续曲面有利于减少玩具外壳的尖角风险，机头前缘采用钝圆收束，座舱顶部与旋翼轴座之间保留过渡凸台，既避免桨毂直接贴在机身上，也为后续旋转轴、卡扣或装饰盖留出安装空间。

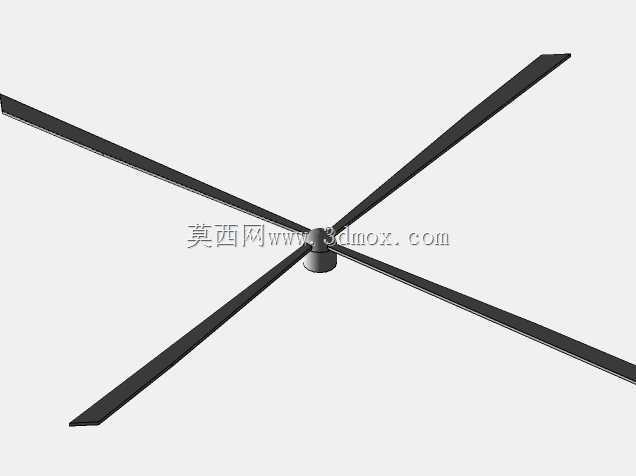

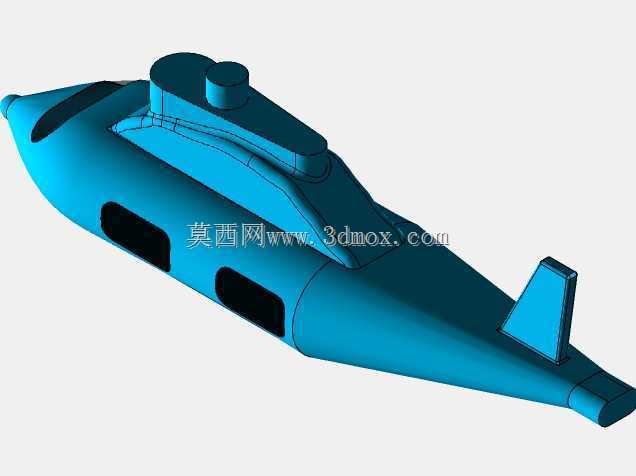

　　设计思路上，作品没有追求复杂蒙皮铆接和真实航电细节，而是把识别度放在轮廓剪影上。机身腹部饱满，侧面从机头向尾部逐渐收窄，形成类似轻型直升机的纺锤形截面；顶部座舱盖以隆起曲面连接至旋翼基座，使主旋翼轴具有明确的支撑区域。四片桨叶呈十字交叉布置，桨叶长度一致，叶尖略宽并带有厚度，旋转时能够形成稳定的圆盘视觉效果。桨叶根部通过中心桨毂汇聚，桨毂做成短小圆柱与球头组合，既表达铰接旋转中心，也便于在实物玩具中设计为可转动装配。尾梁从机身后上方斜向伸出，末端垂尾向上展开，尾部侧面还保留短圆柱状端头，可作为尾桨装饰位或尾端配重件的造型接口。

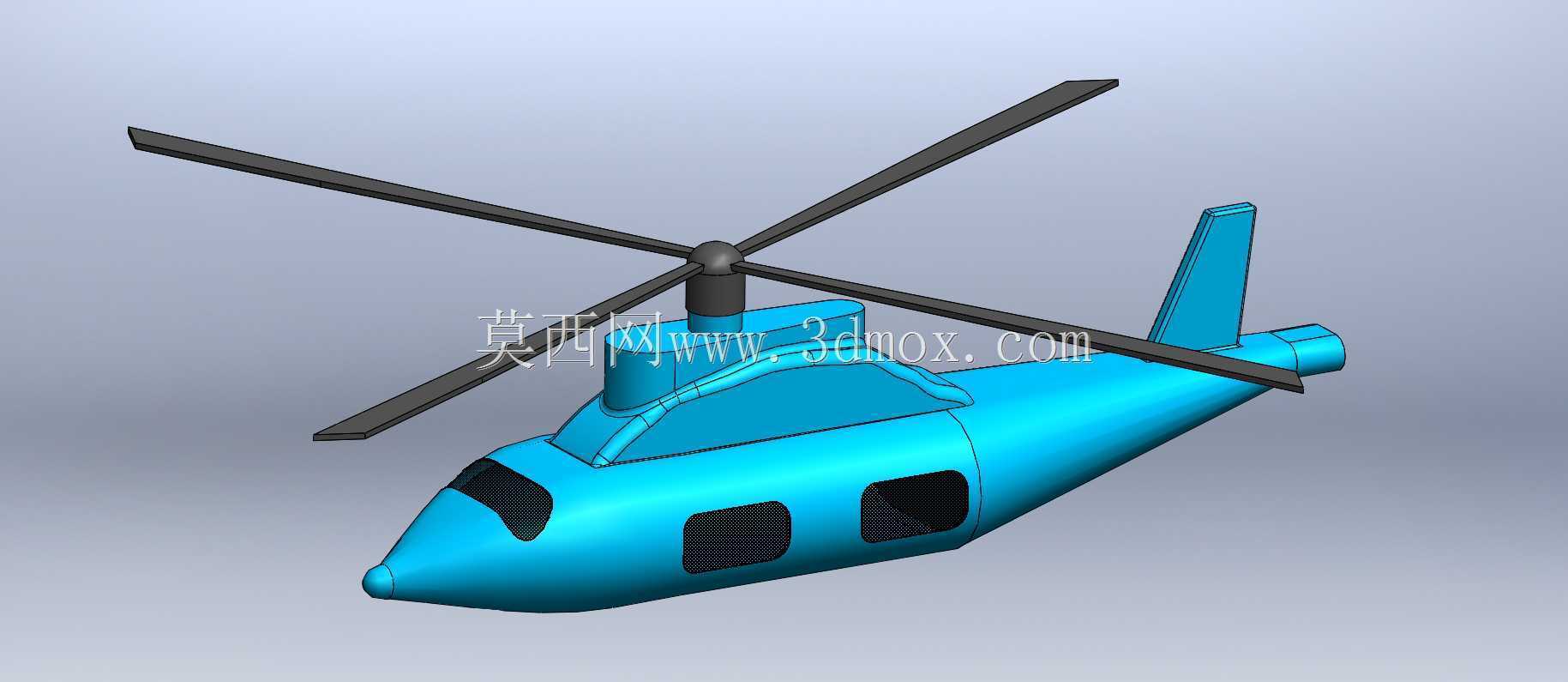

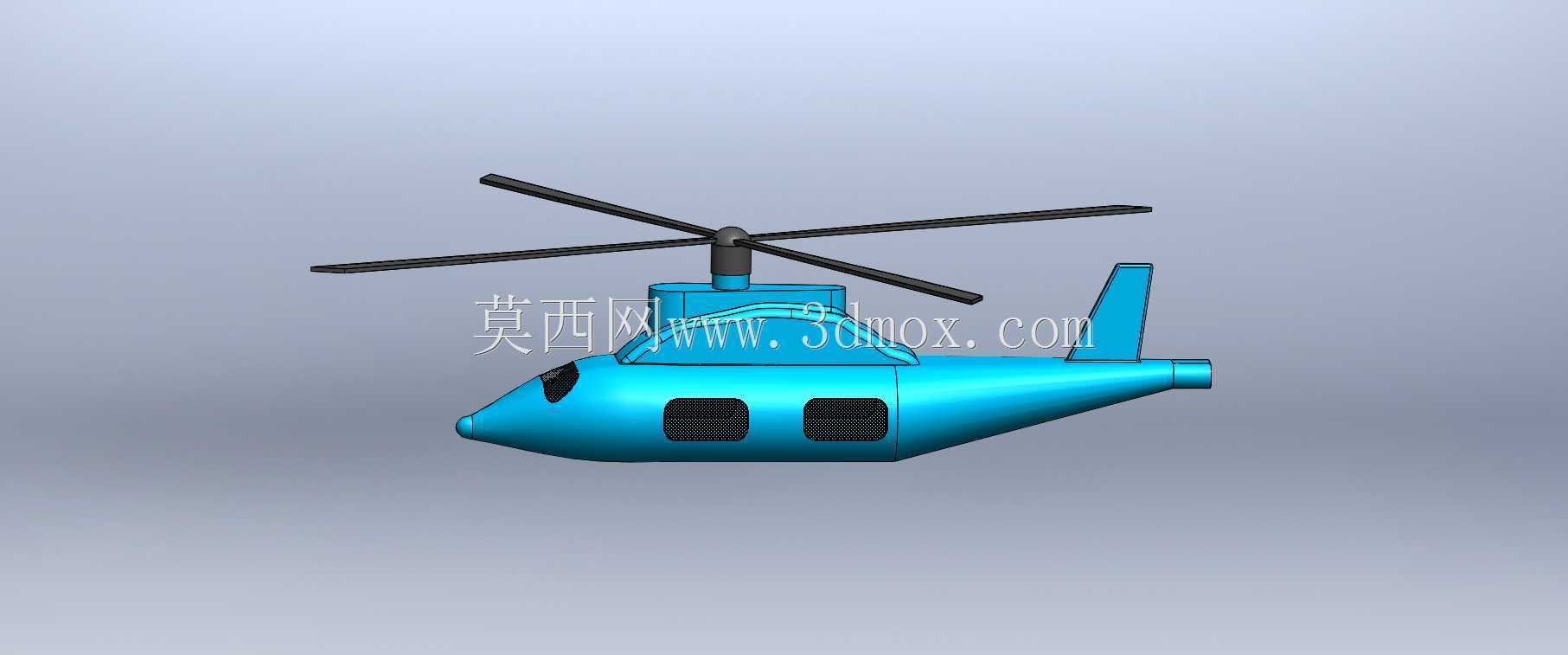

　　外形边界方面，旋翼展开后构成模型的最大外廓，包装、陈列和运动干涉检查都应以桨叶尖端扫掠圆为基准，而不是仅按机身宽度判断。机身长度方向由机头前端到尾梁末端控制，垂尾高度低于主旋翼轴到桨尖的高度，因此堆叠放置时主旋翼仍为最易触碰部件。窗体区域采用深色凹陷或独立贴片表达，前风挡面积较大并向后倾斜，侧窗为近似矩形的圆角开口，能够在不增加内部结构的情况下增强座舱真实感。机身下部未设置复杂起落架，适合玩具滑行底盘、隐藏轮组或固定式展示支架的后续适配；若增加轮式起落架，应将轮距控制在机身下腹宽度范围内，并让主支撑点位于旋翼轴投影附近，避免静态摆放时后倾。

　　在建模处理上，机身适合以放样曲面建立主体，再通过分割面切除窗洞并添加薄边框；旋翼桨叶可采用统一草图阵列生成，保证四件质量和角度一致；尾梁与垂尾应保持同轴和对称关系，中心面需与机身纵向基准面重合。装配关系上，主旋翼组与机身之间应保留独立旋转轴，桨叶与桨毂可设置为轻微下压角度，以模拟玩具旋翼的锥度感；尾翼、尾梁和机身交界处需要增加圆角或加强筋视觉，避免实物打印或模具成型时出现薄弱尖角。对于结构设计人员而言，该模型的价值不在于直接承载真实飞行载荷，而在于提供一个比例明确、部件分区清楚、便于二次工程化的直升机外观基础：既可继续细化内部电池仓、马达座和齿轮传动，也可转为静态展示模型，用于验证曲面分模、喷涂分区和装配间隙。
