卡通风格教学演示用火箭造型实体结构

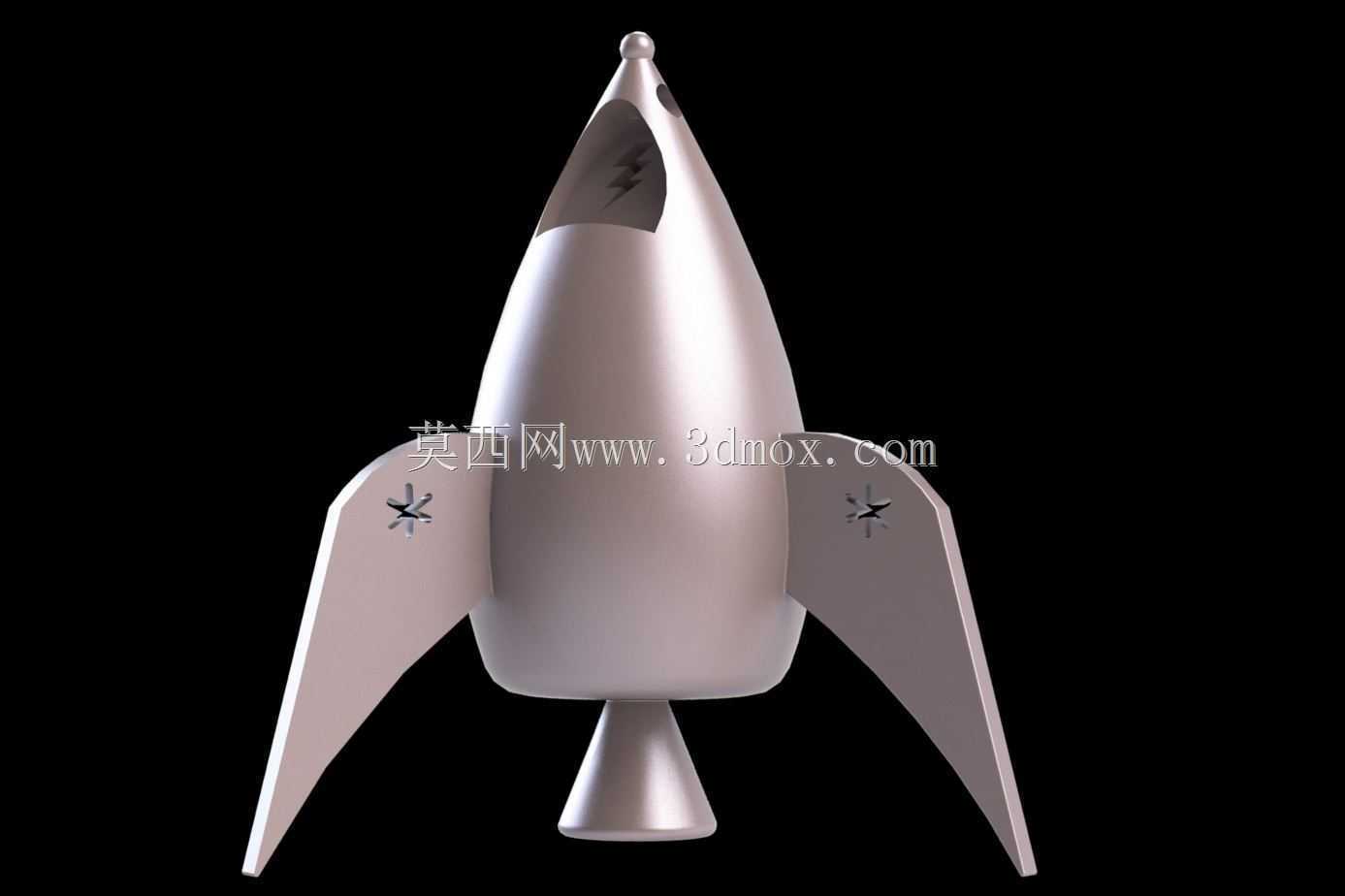

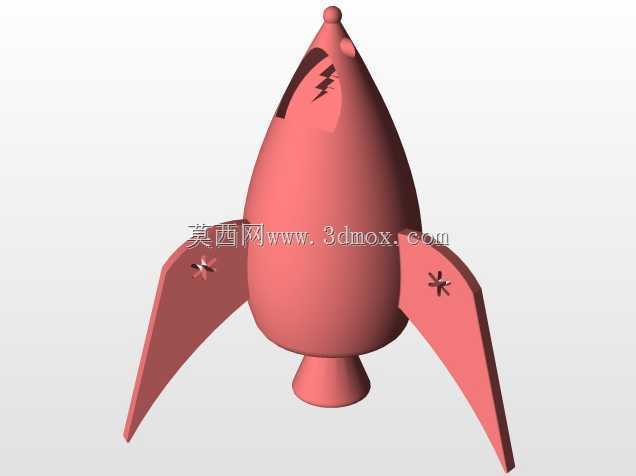

　　这个火箭造型实体并非面向真实航天发射任务的工程样机，而是把航天运载器的典型视觉特征提炼成圆润、低风险、易加工的教学演示件，适合中学工程启蒙、科技馆展陈、桌面摆件制作以及三维曲面建模练习。整体形态保留了火箭最容易被识别的几个部分：尖锥形头部、饱满的箭体、两侧展开的稳定翼面和底部收缩喷口，但所有轮廓都做了卡通化处理，没有尖锐薄边，也没有复杂管路、舱段分离机构或真实发动机结构。

　　从课堂使用角度看，这类作品的价值在于把抽象的造型问题变成可观察、可触摸、可打印的实体。学生可以围绕它理解轴对称主体如何建立，翼面与筒体相交时怎样保证连续过渡，底部喷口为什么采用收缩外形，头部曲率变化如何影响整体观感。它不承担气动计算任务，却能作为讲解流线、重心、稳定面和装配关系的直观载体。若用于展台或科普活动，还可以在表面增加标识线、观察窗或分色区域，使运载器的基本组成更容易被非专业观众理解。

　　主体箭体采用旋转成型思路最为直接。中段近似圆柱，向上逐渐收窄形成钝尖头部，向下则通过圆弧过渡连接喷口。这样的处理有两个实际好处：一是曲面连续，数控加工或增材制造时不会出现突然折角造成的层纹集中；二是外形饱满，手持展示时不易磕碰。头部没有采用真实火箭常见的细长整流罩，而是缩短锥段并放大圆角，使整体比例更接近玩具和教具。顶部小端头可以作为独立特征处理，既保留尖端识别点，又避免顶点过于尖锐。

　　两侧翼面是造型识别度的关键。翼片从箭体中下部向外展开，后缘向下拉长，形成类似稳定尾翼的视觉效果。设计时不能只画单片薄板再简单贴合，因为翼根与圆柱面相交会产生复杂曲线，若贴合关系处理不好，渲染时容易出现缝隙或法线断裂。较稳妥的方式是先确定翼面外侧轮廓，再让翼根沿箭体表面延伸，通过合并实体或修剪曲面得到连续交接。翼面厚度需要保持均匀，边缘做小倒角，这样在缩比打印时不会因为翼尖过薄而断裂，搬运展示时也更安全。

　　底部喷口采用短锥形收缩结构，上端与箭体底段平滑连接，下端留出较小的圆形出口。虽然它不具备真实喷管的热力功能，但在造型上明确表达了推进方向。喷口与主箭体的连接处应避免直径突变，可增加一圈过渡圆角，使底部看起来像整体成型。若后续要制作成可拆装教具，喷口可以作为单独零件，通过止口或圆柱配合与主箭体连接；若只做单体展示，则直接合并为一个实体更有利于减少装配误差。

　　尺寸边界方面，该结构没有提供真实工程比例尺，落地制作时需要根据展示方式确定。桌面3D打印可控制在手掌到A4纸高度之间，翼展则应小于底座承托范围，保证侧向稳定。箭体直径与总高度宜保持较粗的比例，过细会削弱卡通造型的厚重感，也会降低翼根连接面积。两翼最外点构成最大宽度，底部喷口端面构成最低支撑面，摆放时需要让喷口端面或附加底座承担主要支撑。若翼面后缘低于喷口端面，就必须增加圆形底座，否则模型会前后或左右晃动。

　　从建模流程看，先在基准面上绘制半剖面轮廓，利用旋转特征得到主体；再建立翼面草图，通过拉伸或曲面加厚形成单侧翼片，完成圆角后镜像到另一侧；最后处理顶部小球头和底部喷口。翼面与主体相交位置应检查实体是否完全合并，尤其注意翼根下缘、箭体圆弧和喷口过渡区容易残留碎面。若用于加工，壁厚、最小圆角和翼尖厚度都要按工艺能力复核；若用于渲染，则可重点调整金属材质的高光方向，让柱面曲率和翼面转折清楚呈现。

　　这个作品的设计思路不是追求航天装备的精密还原，而是在有限结构内传达火箭的基本形态语言。它把复杂运载工具简化为头部、筒体、翼面、喷口四个可读区域，既方便教学讲解，也给后续改装留下空间。实际应用中，可以在筒体表面增加环形分割线表示舱段，在翼面加入图案或编号，也可以把底部改成法兰式底座用于固定。对于三维建模学习者来说，它覆盖了旋转体、镜像件、曲面过渡、实体合并和工艺圆角等常见操作，是一个结构不复杂但造型完整性较强的练习案例。
