低速低雷诺数高升力翼肋翼型结构

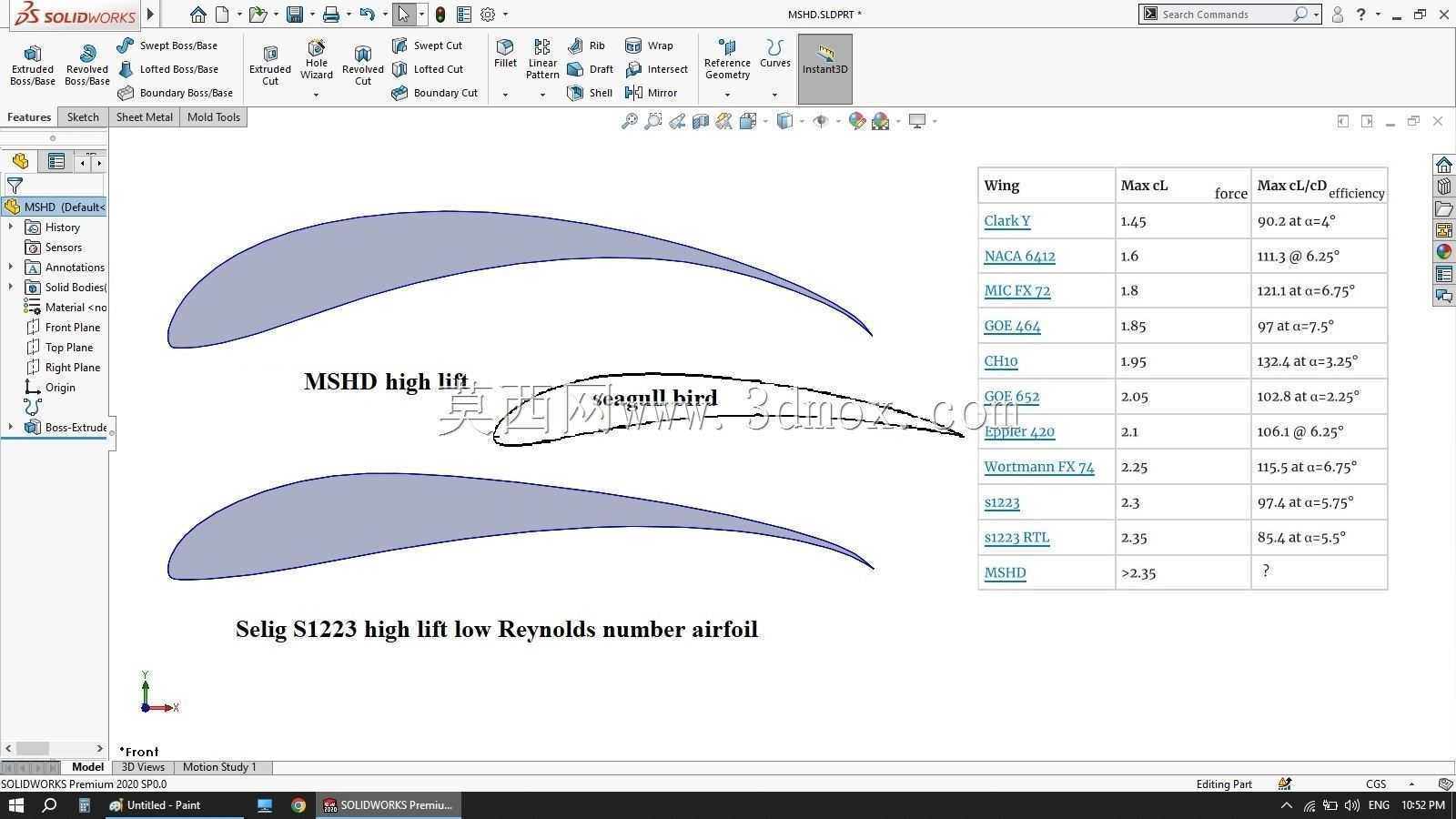

　　该翼肋结构围绕低速、低雷诺数飞行条件下的高升力需求展开，翼型选取与轮廓优化均服务于小型低速飞行器的气动效率提升。翼型采用Selig S1223高升力低雷诺数翼型的几何特征，弯度较大，前缘圆润饱满，后缘逐渐收窄，上表面弧线隆起明显，下表面相对平缓，这种轮廓能够在较低来流速度下维持较长的层流附着段，延缓气流分离，使翼面在较大迎角范围内仍可获得较高升力系数。翼肋作为机翼内部的主要承力构件，其外轮廓与翼型曲面完全贴合，装配后可直接为蒙皮提供连续支撑，保证机翼气动外形的精度，避免蒙皮在气动载荷下出现局部凹陷或鼓胀。

　　从实际应用场景看，这类翼肋适用于小型固定翼无人机、低速验证机、航模试验机以及短距起降飞行器的机翼段。低雷诺数工况常见于尺寸较小、飞行速度不高的航空器，此时常规高速翼型容易出现层流分离泡扩大、升阻比快速下降等问题，而高升力翼型通过较大的弯度和合理的厚度分布，能够在有限弦长内获得更多升力，对降低起飞速度、缩短滑跑距离、提升低速巡航经济性都有直接作用。翼肋在机翼中通常沿展向按一定间距布置，相邻翼肋之间配合翼梁、桁条和蒙皮形成盒式承力体系：翼肋将蒙皮传递来的局部气动吸力和压力转化为肋缘条与腹板上的剪流，再把载荷传递给翼梁，同时维持翼型截面形状，抵抗扭转和弯曲变形。

　　设计思路上，模型先依据翼型坐标点建立基准弦线，再通过样条曲线拟合上下翼面，保证前缘半径、最大厚度位置和后缘收束角度与气动数据一致。翼肋本体可理解为沿翼型轮廓生成的板式构件，中间区域根据减重和设备布置需要开设孔洞或减轻槽，边缘则保留足够宽度的缘条用于连接蒙皮和梁。对于木质、复合材料或轻金属结构，肋板厚度、开孔大小和缘条宽度需要结合翼展、展弦比、最大起飞重量和限制机动载荷综合确定；模型中重点表达的是翼型几何与肋板外形，为后续详细设计中的铺层方向、肋间距、胶接或铆接接口预留了清晰的几何基础。

　　外形边界方面，翼肋的平面形状由弦长和翼型厚度决定，弦向从前缘驻点附近延伸至尖锐后缘，厚度方向的最大高度出现在翼型最大厚度位置。安装时，前缘区域曲率变化快，蒙皮贴合难度较高，需要翼肋前缘保持较高的加工精度；后缘区域厚度薄、刚度相对弱，设计中常通过增加后缘条、控制肋间距或采用夹芯蒙皮来提高局部抗屈曲能力。翼肋与翼梁相交处应保证腹板连续传力，开孔不能过度切断主承力路径；若机翼内部需要穿过操纵拉杆、线缆或燃油管路，肋板开孔应布置在中性轴附近或低应力区，并在孔边进行加强。

　　在三维建模过程中，翼型坐标的比例缩放、弦线对齐和上下曲面光顺性检查是关键环节。翼肋轮廓不能只追求视觉相似，还要保证最大弯度、最大厚度以及后缘角等参数与气动计算结果一致，否则加工装配后会改变机翼压力分布。对于分段机翼，翼肋还需结合上反角、扭转角和后掠角进行定位，使每个截面的气动扭转符合设计要求。该结构把高升力翼型与翼肋承力功能结合在一起，既体现了低速航空器对升阻比的追求，也为机翼详细结构设计、模线绘制、数控加工和装配校核提供了明确的几何依据。
