单臂十度四寸航空尾轮支撑总成

　　这套尾轮支撑结构主要面向轻型飞行器地面滑行与停放支撑场景，常见于小型通用航空飞机、试验类轻型飞行器以及部分低空作业航空器的尾部承载端。航空器在地面移动时，机头或主起落架承担主要导向与承重任务，尾部辅助轮需要在低速滑行、转弯、停机受风载扰动时保持稳定触地，避免尾段触地刮擦，同时在起降抬轮阶段能够顺畅跟随机身姿态变化，不会出现卡滞、侧向拖拽或异常回弹。

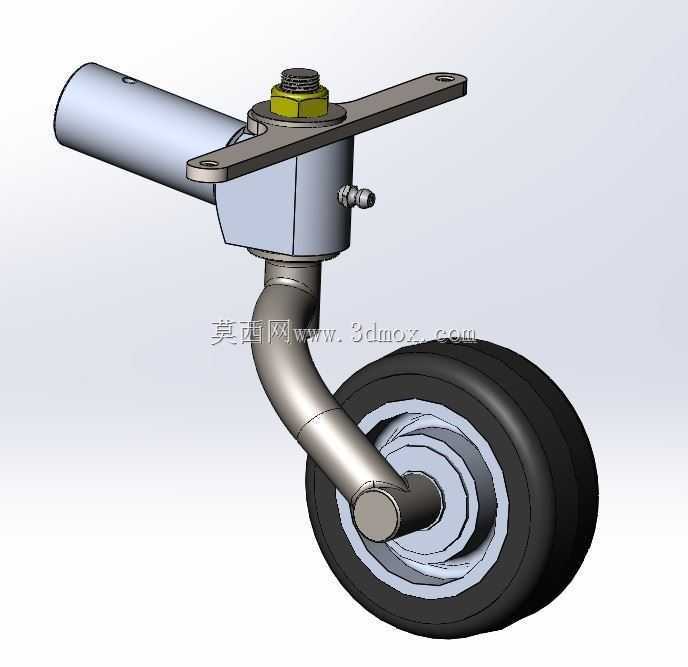

　　从结构布局来看，总成采用单臂弯管承载形式，轮体通过横向轮轴固定在弯曲支臂下端，支臂向上衔接回转主体，顶部设置安装法兰板，法兰板上预留两个安装孔位，用于和机身尾部承力框架对接。回转主体内部集成转向自由度，允许尾轮在地面滑行时随机身偏转自动调整朝向，降低转弯过程中轮胎侧向滑动磨损。支臂与回转座衔接位置设置润滑注油点，可定期补充润滑脂，保证转动副在户外温差、粉尘环境下长期保持灵活状态，避免转向部位出现锈蚀卡涩。

　　设计时预先设定了10度的安装倾角，该角度并非随意选取：尾轮安装后，支臂相对竖直方向保留预设偏角，在机身处于水平停放姿态时，轮胎接地点相对回转中心形成合理的后倾拖距，滑行过程中轮体能够自动保持顺向行驶状态，高速直线滑行时不会出现轮体左右摆振；当飞行员通过舵面控制尾部偏转时，尾轮可跟随产生对应的转向力矩，辅助地面低速转向操控。四英寸规格的轮体搭配实心橡胶轮胎，轮毂采用分层台阶式结构，轮胎外圈具备一定厚度，在机场草地、硬化跑道、简易铺装停机坪等不同地面条件下，都能缓冲小幅度颠簸，同时小尺寸轮体不会过度增加尾部迎风阻力与结构重量。

　　上端的圆柱插接段用于和机身尾梁的对接套筒配合，装配时先将圆柱段插入尾梁预设套管，再通过顶部法兰板的紧固件完成双重固定，插接段承担主要的径向剪切力，法兰连接面承担轴向拉力与倾覆力矩，两种连接形式配合，避免单一连接部位在反复冲击下出现松动。顶部锁紧位置采用六角螺母配合止退垫片结构，螺母拧紧后可锁定回转轴向间隙，既保证转向动作顺滑，又不会出现轴向窜动。

　　建模过程中需要重点把控几处安装边界：首先是法兰板的孔间距与孔位相对回转中心的位置度，孔位偏差会直接导致装配后尾轮中心偏离机身对称面，滑行时出现持续偏磨；其次是弯臂的弯曲半径与走向，需要保证轮体在全转向角度内，轮胎与支臂、机身尾部结构之间保留足够安全间隙，极限转角下不会发生摩擦干涉；回转座的注油嘴朝向要预留操作空间，外场维护时不用拆解整体结构即可完成注油保养。轮轴两端的同轴度需要严格控制，若轴孔偏斜，轮胎转动时会产生周期性阻力波动，长期使用还会造成轮毂单侧磨损。

　　实际工况中，尾轮承受的载荷并非单纯竖直方向：地面过坎时会产生竖直冲击，侧风停放时会承受侧向水平力，转弯过程中轮胎与地面的摩擦力会对支臂形成扭转力矩，因此弯臂采用变径过渡的管状结构，在保证抗弯抗扭截面模量的同时尽可能降低自重，符合航空部件减重的核心设计原则。回转部位的配合间隙需要兼顾温度变化带来的热胀冷缩，低温环境下不会因材料收缩出现转动卡死，高温暴晒下也不会因间隙过大产生晃动异响。整套结构没有复杂的冗余部件，外场故障时可快速拆解更换轮体或转动副组件，适配通用航空飞行器高频次、简易场地的使用需求。
