四旋翼小型低空作业飞行器结构

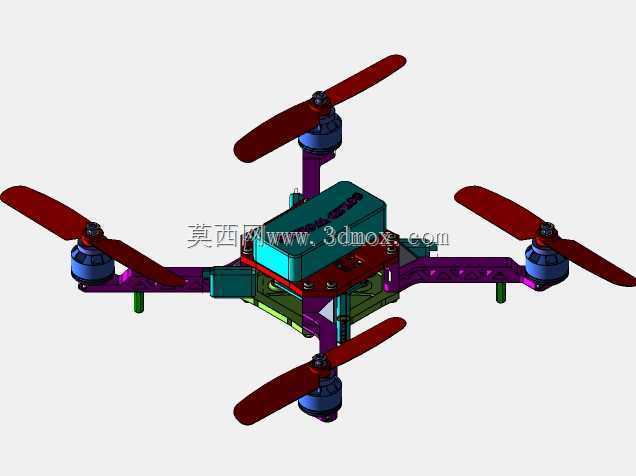

　　该结构围绕小型四旋翼飞行器的整机装配展开，核心由十字形承载机架、四组旋翼动力单元、中部设备安装舱以及起落支撑件构成，适合用于低空巡检、教学演示、载荷验证和小型飞行平台方案评估。整机采用对称布局，四个旋翼分别布置在机臂末端，动力轴线保持平行，旋翼旋转平面与机架基准面形成稳定的安装关系。这种布置方式能够让升力分布均匀，降低单侧动力偏差对姿态控制的影响，也便于在结构设计阶段校核电机座、机臂连接区和中心舱的受力路径。

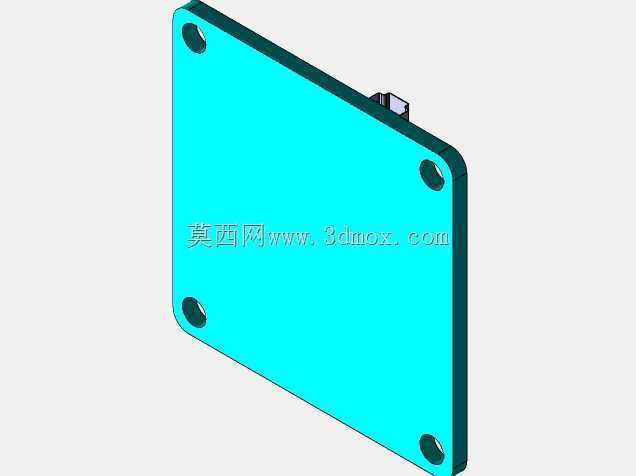

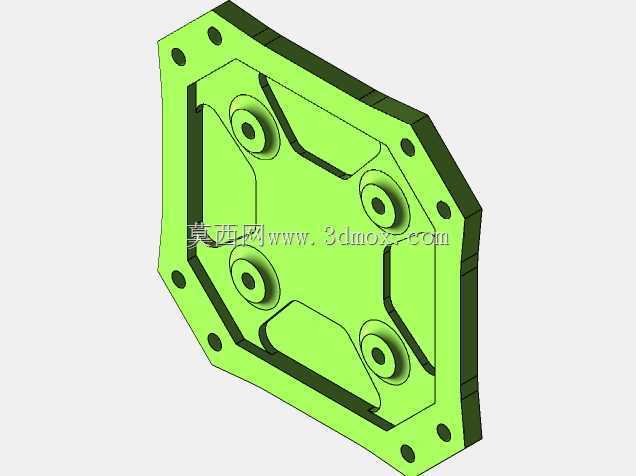

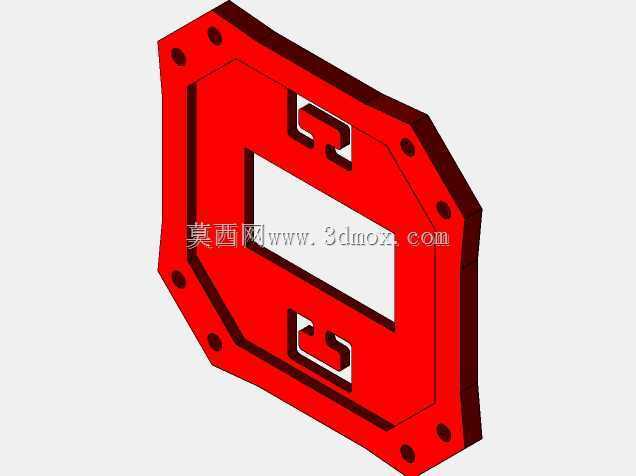

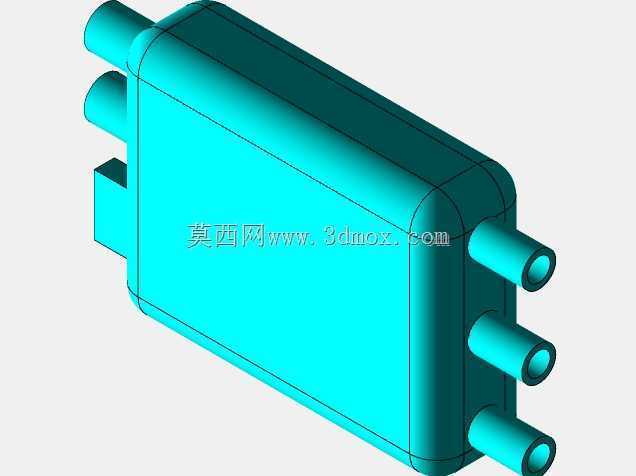

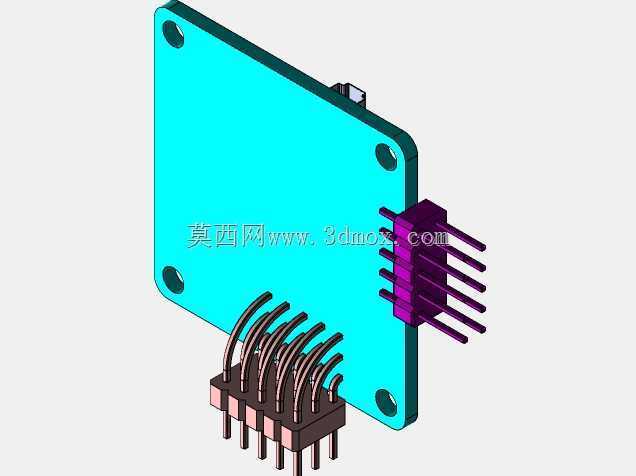

　　从实际使用角度看，这类飞行器并不追求大型运载平台的大载荷能力，而是强调结构紧凑、装配关系清晰和改装边界明确。中心舱承担飞控、电池、电调及任务模块的安装任务，舱体周边预留了层叠式安装空间，可根据不同任务调整电子设备的固定位置。机架中部的承托板与机臂连接区形成主要传力路径，旋翼产生的拉力通过电机座传递至机臂，再汇聚到中心框架。设计时需要重点关注机臂根部的弯曲载荷，尤其是飞行器急加速、侧风悬停或轻微触地时，末端动力单元会对机臂形成反复弯矩，因此连接孔位、加强筋和板件厚度都需要在模型中保持明确的配合关系。

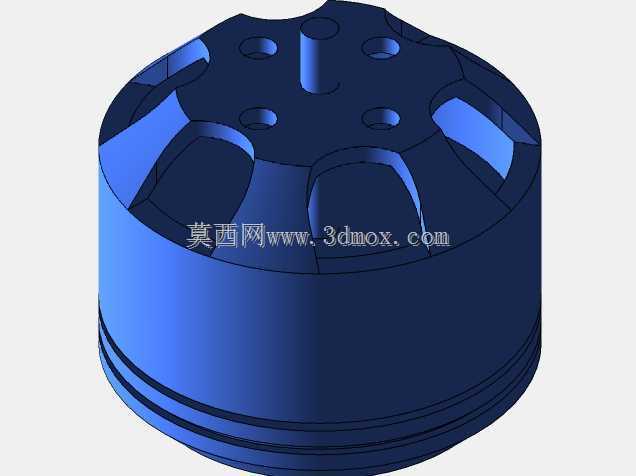

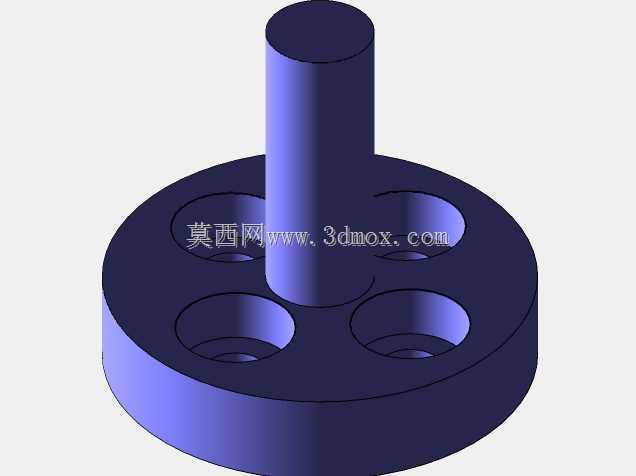

　　四组动力单元由电机、电机座和螺旋桨组成。桨叶采用两叶式结构，桨距和桨叶长度在整机尺寸中占比较大，旋转时需要与相邻机臂、中心舱及外挂件保持安全间隙。模型中旋翼与电机轴的同轴关系表达清楚，能够用于检查桨叶扫掠范围，避免任务载荷或线缆进入旋转区域。电机座位于机臂末端，承担电机定位和锁紧功能，其安装面需要与机臂端面保持可靠贴合；若在后续工程细化中增加减振垫，则应在电机与安装座之间补充压缩空间，并复核紧固件长度。

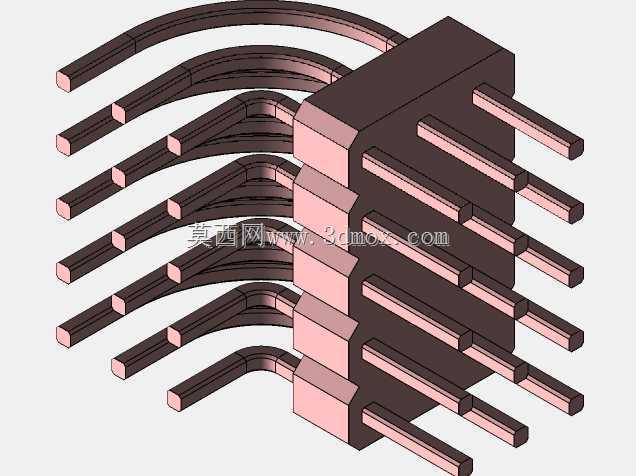

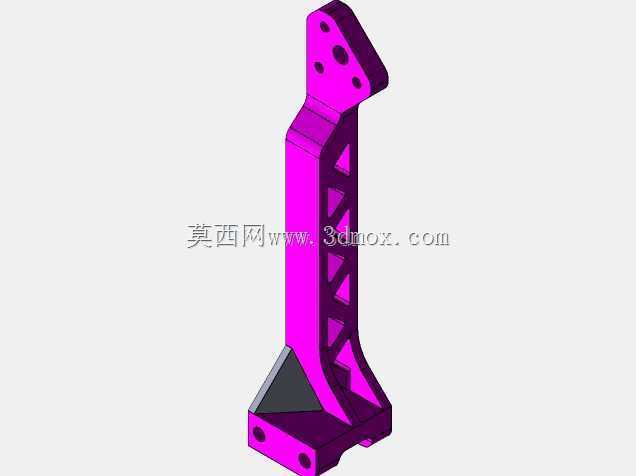

　　机架外形以中心设备舱为核心，四根机臂沿十字方向向外伸展，整体边界主要由旋翼扫掠直径决定。安装边界上，中心舱顶部和底部均可作为电子设备承载面，侧面则适合布置接线、插接件或轻量任务模块。下部支撑件较短，主要用于地面停放时保护螺旋桨和舱体，不适合承受强烈冲击。若实际场景需要在不平整场地起降，可在现有支撑位置基础上延长支腿或增加缓冲结构，但必须同步复核整机重心高度，防止支腿过长导致地面倾覆。

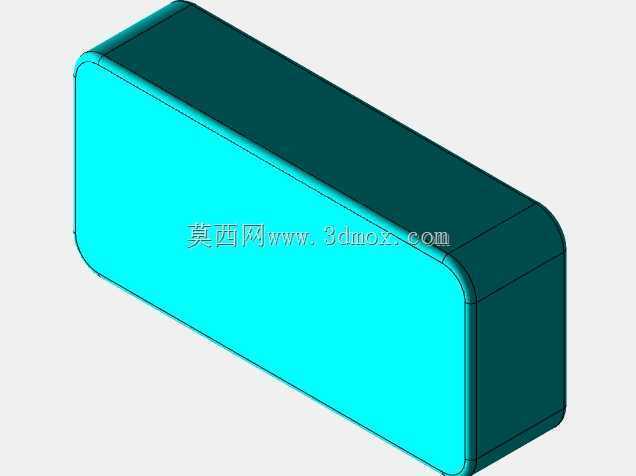

　　建模思路上，装配体保留了子装配和零件层级，旋翼、电机、机臂、中心舱板件和支撑件之间的连接关系较为直观。结构设计者可以据此检查干涉情况，例如桨叶转动空间、电机线缆走向、电池拆装路径以及舱体板件之间的堆叠顺序。对于飞控安装而言，中心区域应尽量靠近整机重心，电池仓位也需要围绕重心布置，以减少姿态调整时的惯量负担。若增加摄像、探测或投放类小载荷，挂载点宜设置在中心舱下方，并保持与起落支撑件之间的离地间隙。

　　该结构还适合作为小型无人机机械方案的基础框架进行衍生设计。比如在机臂上增加折叠铰链，可缩小收纳尺寸；在中心舱外侧增加快拆板，可提升任务模块更换效率；在电机座附近布置走线槽，可减少外露线缆受桨叶气流影响。无论采用哪种改型，都应维持四组动力单元的对称关系，并控制新增结构带来的重量偏差。整机的维护重点集中在桨叶、电机固定件和机臂连接区，这些部位在模型中均有明确表达，便于进行拆装流程分析、备件设计和飞行前结构检查。
