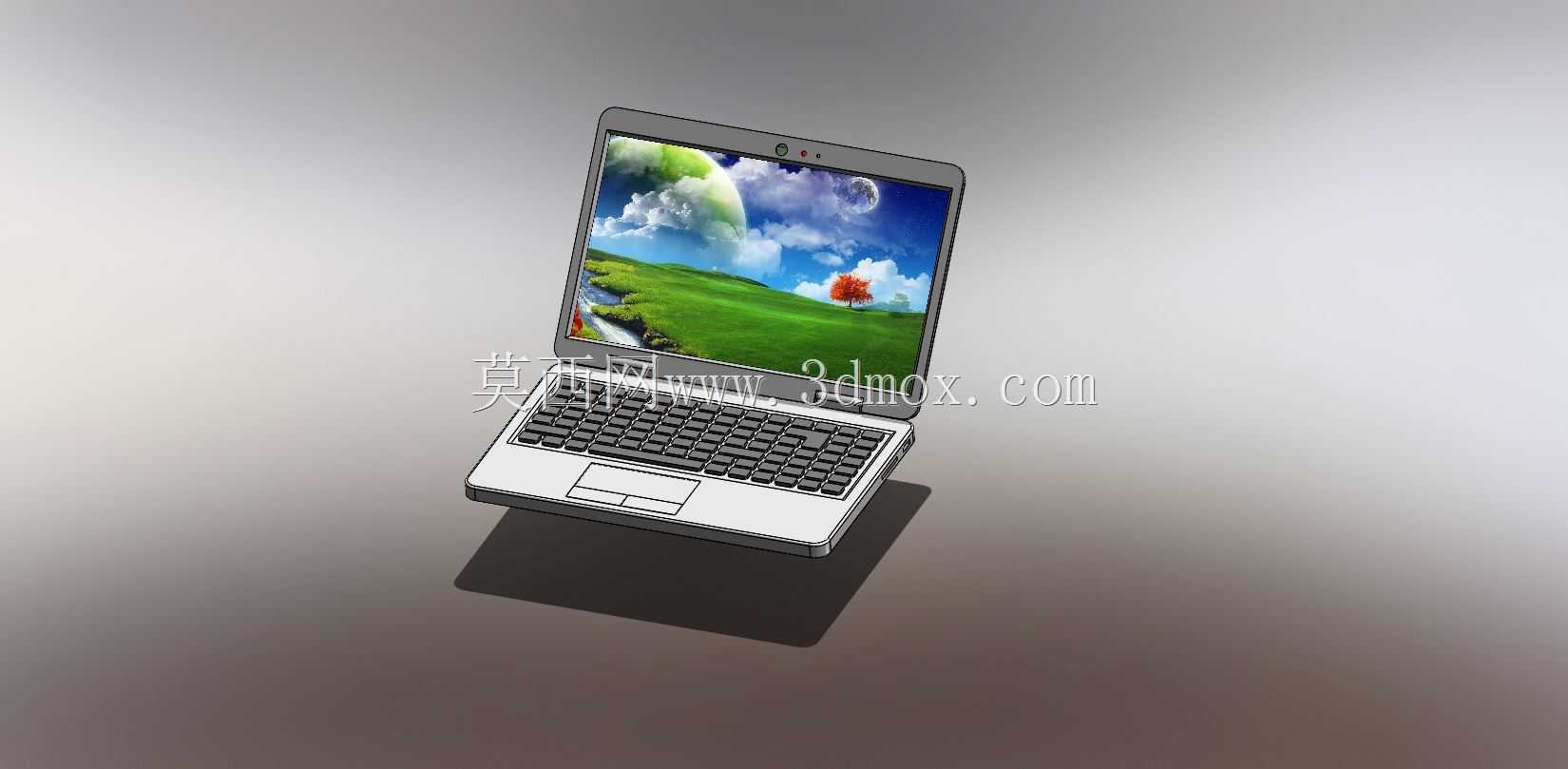

戴尔inspiron笔记本电脑外观结构建模

　　日常做消费电子结构建模练习时，这类经典商务本的外形还原是很适合练手的项目，不同于工业设备的强功能性优先，笔记本的建模需要兼顾外观曲面的流畅度、开合结构的运动边界、各部件的装配间隙控制，能很好地锻炼曲面建模、装配约束、运动干涉检查的综合能力。从实际应用场景来看，这类笔记本三维模型可用于数码配件的适配设计，比如配套的散热支架、内胆包、键盘膜、外接扩展坞的结构匹配，也可用于展厅的数码产品展示场景搭建，或是教学场景中讲解消费电子的壳体结构、屏轴连接原理时的演示素材。

　　建模过程中首先要梳理清楚整机的结构分层，从下盖开始，掌托区域的弧度处理是重点，日常握持打字时掌托边缘需要做圆角过渡，避免硌手，这部分的曲面不能做生硬的直角，要参考实际产品的人体工学弧度，C面的键盘区域需要预留标准键位的安装槽，每个按键的间隙要控制在合理范围，既不能过大导致进灰风险提升，也不能过小出现按键卡滞的问题，触控板的位置要对应掌托的居中区域，边缘做下沉式的台阶设计，和C面壳体形成清晰的分界。

　　屏轴部分是建模时需要重点关注的运动结构，要模拟实际开合的角度范围，常规笔记本的开合角度在0到135度左右，建模时需要给屏轴设置合理的旋转约束，检查开合过程中屏幕下边缘和C面上边缘是否会出现干涉，屏幕边框的宽度要做等宽处理，摄像头模组的位置在屏幕上边框的居中位置，预留对应的小孔结构，指示灯的位置紧邻摄像头，做微小的凸台或者凹陷标识即可。

　　整机的外形尺寸要符合常规14寸商务本的规格，长宽厚的比例要协调，合盖状态下的整机厚度要控制在合理范围，侧边的接口位置要对应实际布局，USB接口、音频接口、电源接口的位置分布在机身左右两侧和后侧，每个接口的尺寸要符合通用标准，方便后续做外接设备的装配匹配。D面的脚垫位置要分布在机身四角，做微小的凸起结构，模拟实际使用时的垫高防滑效果，散热进风口的格栅位置对应机身底部的发热区域，做均匀的长条开孔，不需要做太复杂的内部风道，作为外观结构练习模型，重点还原外部可见的结构特征即可。

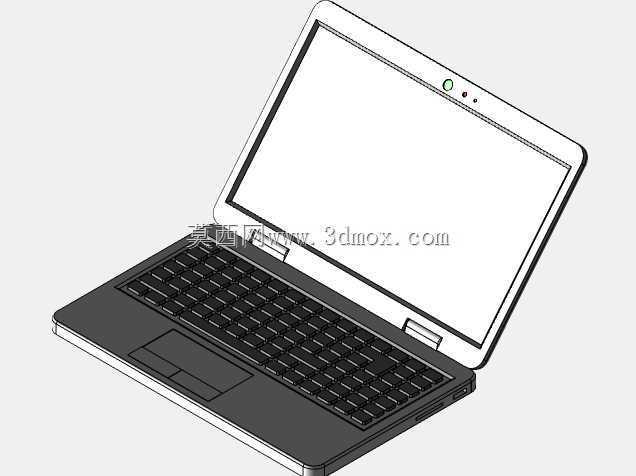

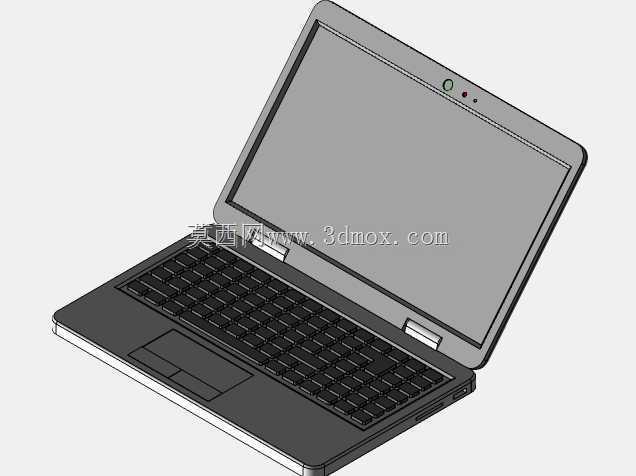

　　建模时的思路是先做整体的大面轮廓，用拉伸加曲面切除做出机身的基础外形，再逐步拆分各个部件的分模线，壳体之间的配合间隙要控制在0.2到0.3毫米左右，还原实际产品的装配缝隙，避免出现部件穿模的问题。屏幕部分做薄壳结构，屏幕显示区域和边框做不同的颜色区分，还原实际产品的视觉效果，键盘的每个按键可以做简化的方块结构，不需要还原内部的剪刀脚结构，毕竟是外观练习模型，重点把控整体的比例和外形特征即可。

　　从结构设计的角度来说，这类消费电子的建模不需要追求内部所有元器件的还原，重点是把控外部的人机交互尺寸，比如键盘的键距要符合人体工学的打字需求，触控板的尺寸要满足日常光标操作的面积需求，屏轴的阻尼感虽然在三维模型中无法直接体现，但在结构建模时要预留屏轴的安装空间，保证结构逻辑的合理性。整机的边角全部做圆角处理，没有尖锐的棱角，符合日常便携使用的安全需求，机身的线条以直线为主，搭配边缘的小弧度曲面，兼顾商务感和握持的舒适度。
