25mm规格多用途电机安装固定座

　　这套结构件的核心定位是为标称安装尺寸25mm的小型动力电机提供一体化承载与转接平台，在桌面级自动化模组、小型输送线驱动端、教学实验台架、3D打印机运动轴以及轻型非标专机里都能见到同类支座的使用场景。实际产线调试中，这类支座往往要同时承担电机定位、扭矩反力传递、整机机架对接三重作用，设计时不能只盯着电机本身的安装孔位，还要把周边走线空间、维护拆装余量、不同批次电机的外形公差都纳入考量。

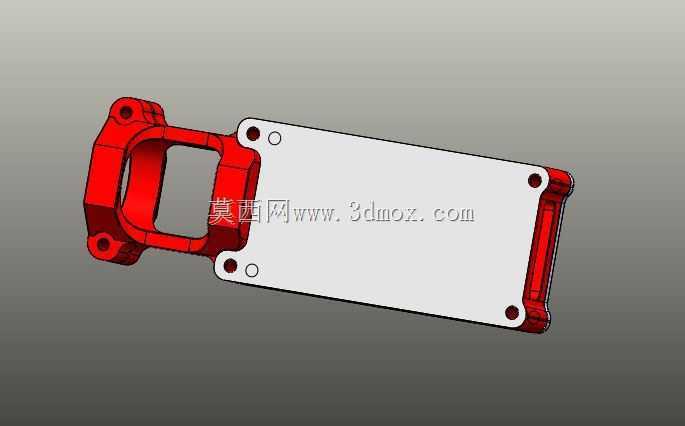

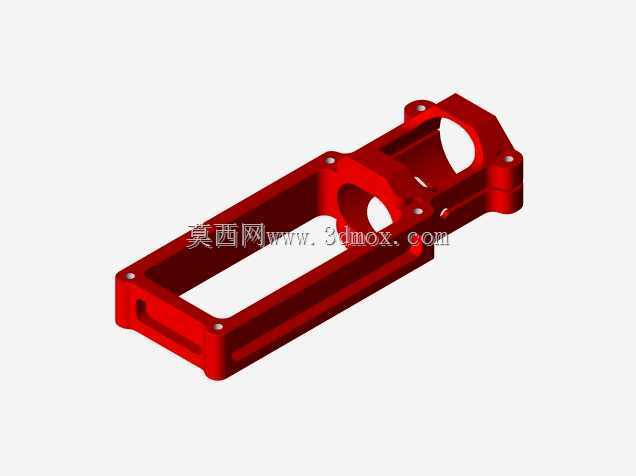

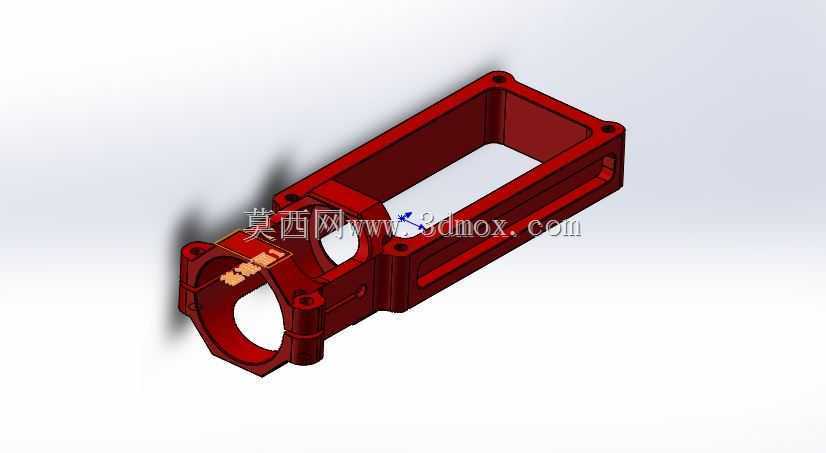

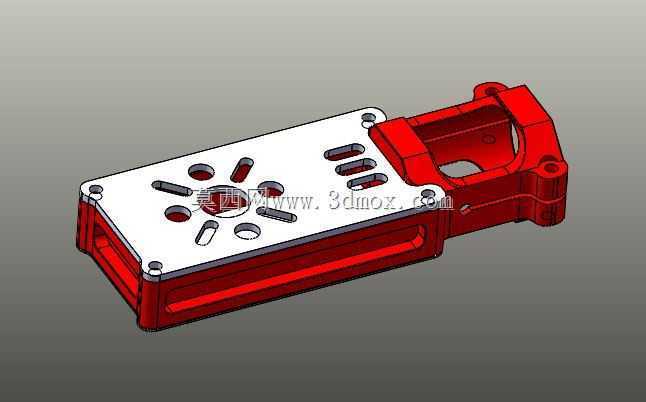

　　从结构布局来看，支座整体采用长条形盒体加端部铰接耳的组合形式，下半部分为带加强筋的中空腔体，既可以容纳电机尾部接线端子，也能在不额外增加壁厚的前提下提升整体抗弯刚度。上盖板区域排布了多组不同规格的通孔与长圆槽，中心区域的大孔对应电机输出轴避让位，周边放射状分布的开槽一方面用于电机端盖螺丝的穿装锁紧，另一方面也给不同孔距的同规格电机留出了适配余量，现场装配时无需重新加工支座即可兼容多款主流25mm安装位动力件。端部伸出的双耳铰接结构带同轴销孔，可直接将整个动力单元铰接在机架摆臂上，在需要张紧同步带、调整传动角度的场合，松开铰接销即可绕支点转动电机，快速调整带轮中心距，替代了传统分体式张紧座加电机板的堆叠方案，减少了零件数量与装配累积误差。

　　尺寸边界方面，支座长度方向覆盖电机主体全长并预留接线弯折空间，宽度方向以25mm电机安装法兰为基准向两侧延伸出锁紧螺丝操作位，高度方向盒体深度匹配电机尾部出线高度，确保电机装入后尾部不会与盒底发生干涉。上盖板的安装孔采用沉头设计，螺丝锁紧后端面不突出，避免与电机法兰面产生点接触；盒体侧壁开设的通长凹槽既作为减重槽，也可作为走线槽，将电机动力线沿槽体引向设备控制柜，避免运动过程中线缆与传动件发生摩擦。

　　建模过程中优先保证了配合面的几何精度：电机贴合的上平面平面度控制在安装公差范围内，铰接双耳的销孔采用同轴约束，保证装入销轴后转动顺滑无卡滞；所有棱角处均做了倒角处理，既去除加工锐边，也避免应力集中导致盒体在受交变扭矩时出现开裂。针对塑胶或压铸成型工艺，壁厚整体保持均匀，转角处设置过渡圆角，中空腔体预留拔模斜度，无需后续大量机加工即可直接成型。现场选型时，工程师只需核对电机安装孔距、输出轴伸出长度、铰接销轴直径三项核心尺寸，即可将该支座直接纳入整机装配，在轻型传动模组开发中能显著缩短结构设计周期，降低非标件重复开模的成本。
