气动式GoPro航拍摄像头搭载云台结构

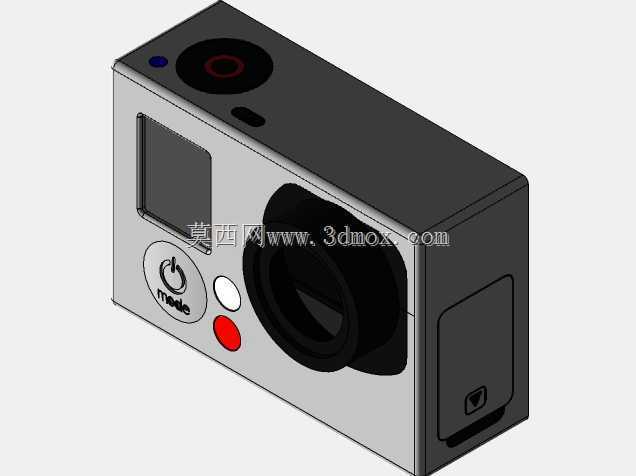

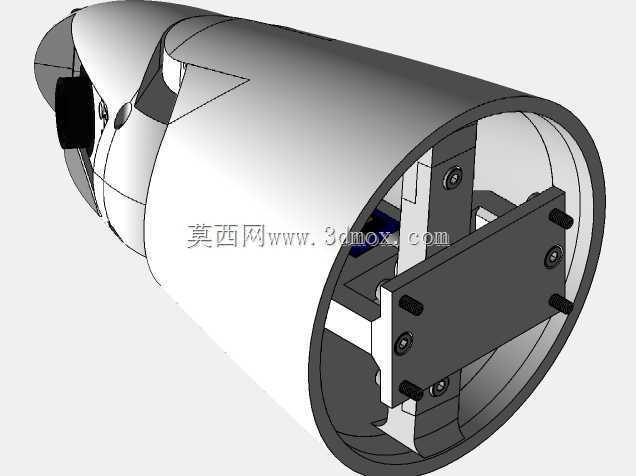

　　这套结构面向小型运动相机在航空拍摄、户外载具跟拍以及试验平台影像采集场景中的挂载需求，整体采用封闭圆筒形外罩作为承载主体，将相机安装位、驱动连杆、锁紧固定件全部收纳在筒腔内部，仅在前端预留镜头通视开口，既能够降低高速行进过程中气流对相机姿态的扰动，也可以避免野外作业时沙尘、雨滴直接冲刷内部传动与接线部位。从实际使用逻辑来看，这类云台不需要复杂的电控伺服链路，依托气动执行元件输出摆动力矩，配合内部限位结构完成相机俯仰角度的调整，在轻量化无人机、试验飞艇、地面移动巡检车这类对载荷重量敏感的平台上，能够减少布线与控制模块的占用空间，同时气动动作响应平缓，不会出现步进驱动启停时的轻微抖动，拍摄画面的过渡更加顺滑。

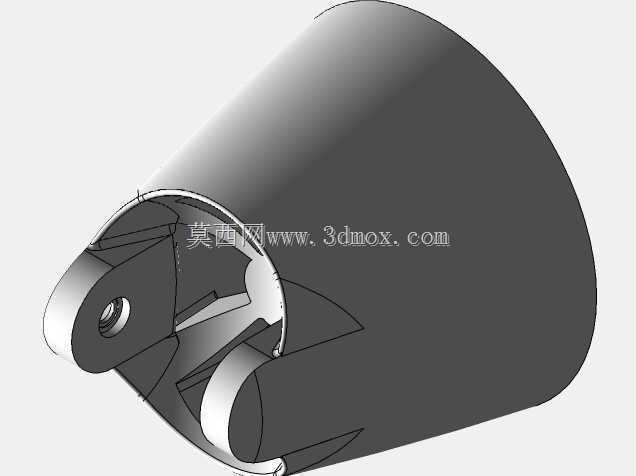

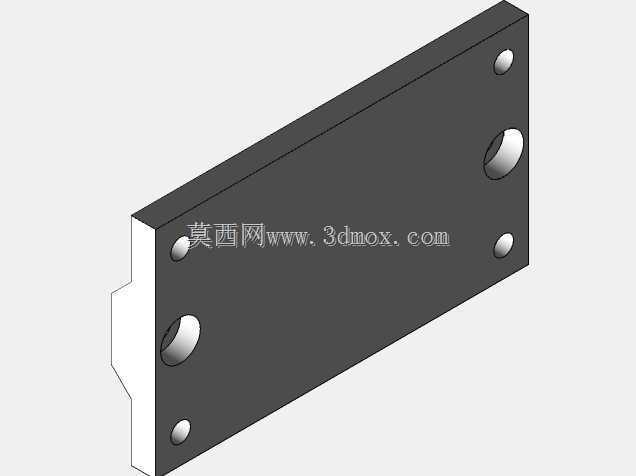

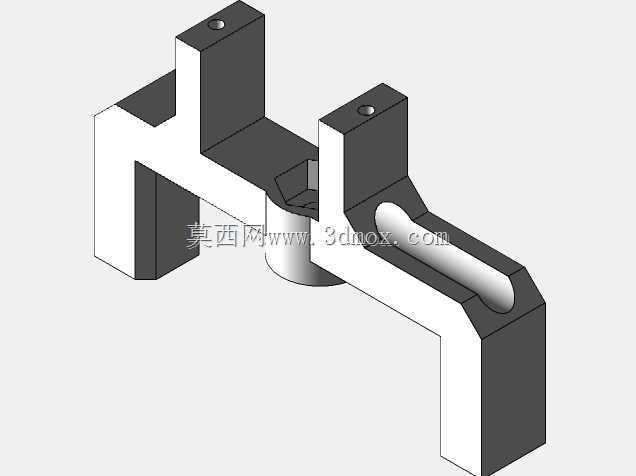

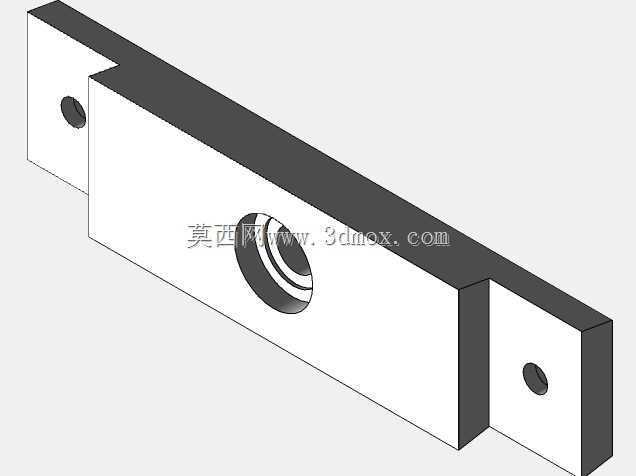

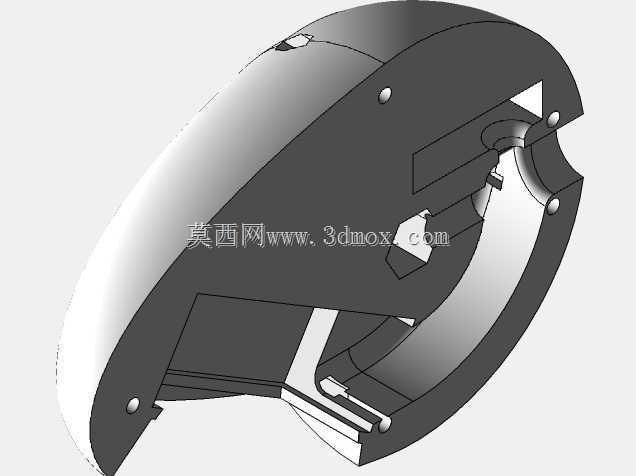

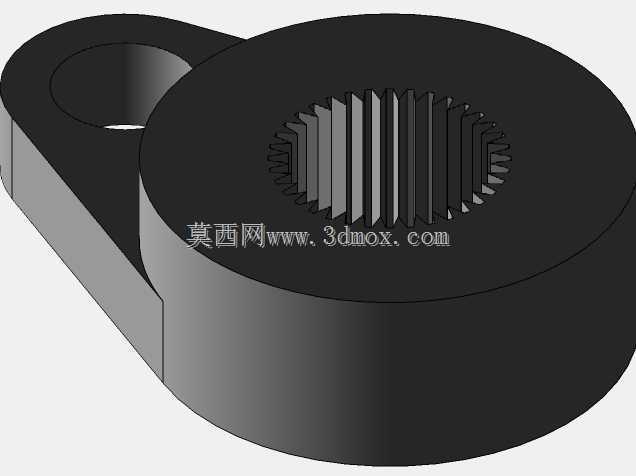

　　结构设计上，圆筒外壳采用分段式装配思路，筒体主壁承担径向防护与外形整流作用，后端开口处嵌入十字交叉的安装立板，立板表面预留多组螺纹孔位，既用来固定气动驱动组件的铰接座，也作为相机快装板的支撑基准。相机搭载板采用矩形平板构型，板面上分布四颗锁紧螺钉与定位销孔，运动相机装入时可以先通过销孔完成对位，再拧动侧边紧定螺钉压紧相机边框，不需要额外加装定制相机保护框就能保证挂载刚性；搭载板两侧伸出的铰接轴与筒体内壁的支座配合，形成稳定的俯仰回转轴线，轴线位置经过对齐调校，尽量贴近相机的重心平面，气动推杆推动摆臂转动时，整机负载的力矩波动更小，气缸所需输出推力也随之降低。

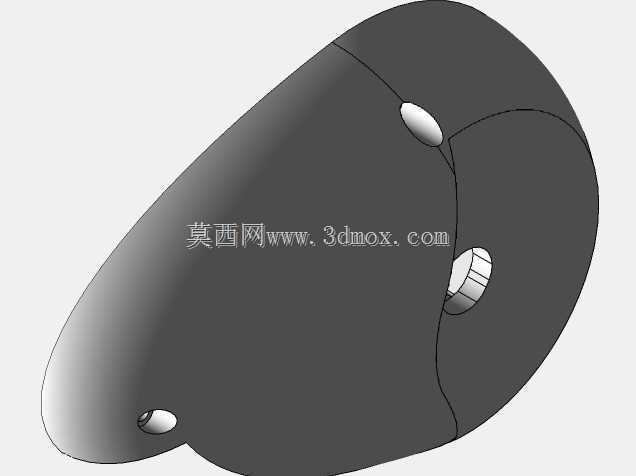

　　考虑到航拍挂载的安装边界，筒体外形做了顺滑的曲面收边，前端镜头位置的外罩切口避开相机广角镜头的视场范围，不会在画面边缘形成暗角；筒体径向轮廓保持完整圆柱面，使用者既可以通过筒身下方的抱箍将整套云台固定在无人机机腹挂架上，也能够利用后端立板预留的安装孔直接锁附在载具侧壁，不同安装方式下都不需要二次破坏外罩结构。内部走线沿筒体内壁预留的线槽布置，气管与相机供电线分开排布，避免气动件动作时拉扯线缆，铰接位置的配合面预留了微小间隙，在低温环境下也不会因零件轻微收缩出现卡滞。

　　设计过程中优先控制整体重量，筒体与内部支架多采用薄壁构型，在保证安装孔位周围局部壁厚的前提下，去除非受力区域的多余材料；气动元件的安装座做了加强筋处理，抵消推杆反复动作带来的交变载荷，所有紧固件均采用标准规格，现场维护时可以快速拆换密封件或者调整相机初始角度。整套结构兼顾整流防护、姿态调整与快速装拆需求，能够为运动相机在动态载具上的稳定拍摄提供可靠的机械支撑方案。
