四发宽体民航客机机身机翼整机结构

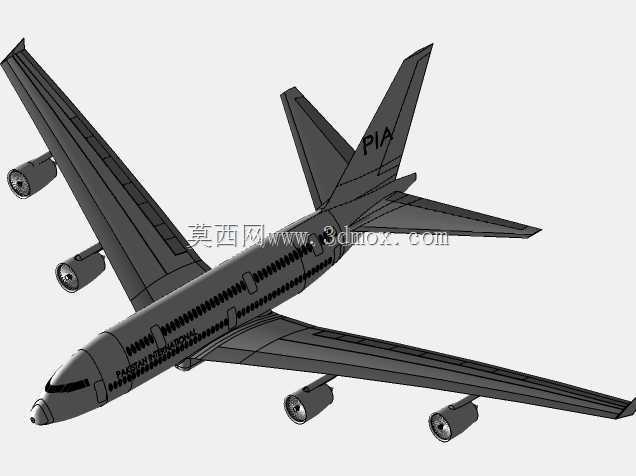

　　这套四发宽体民航客机整机三维结构，面向航空装备结构教学、飞行器外形评审、地面保障设备适配以及虚拟仿真场景搭建。整机建模覆盖机身筒段、后掠机翼、翼下四台发动机短舱、垂直尾翼、水平尾翼、主起落架与前起落架等核心部件，能够完整呈现大型干线客机的总体布置关系。

　　从实际用途来看，该模型可用于机场地勤设备的干涉校核，例如登机桥对接高度、行李传送车舱门位置、牵引车前轮夹持范围以及维修平台与机翼、发动机短舱之间的作业间隙确认。在飞行器总体设计课程中，它也能作为大型客机布局讲解载体，帮助结构人员理解机翼后掠角、发动机吊挂位置、尾翼容量与机身长细比之间的匹配关系；在虚拟机场、应急疏散演练和航空科普展示中，该整机外形还可作为场景主体，支撑航线运行流程的可视化推演。

　　外形处理上，机身采用典型宽体客机的长筒形增压舱轮廓，机头雷达罩呈圆滑收敛形态，驾驶舱风挡区域保留明显的斜面过渡。机身侧面沿长度方向布置连续客舱舷窗与多处舱门位置，门窗线条按照实际客机轴向节奏排列，便于在后续设计中核对服务区、应急出口和机翼前后梁对应的机身站位。机腹区域保留货舱门与起落架舱的外形边界，机身底部到地面的高度关系可直接用于地勤车辆接近路径判断。

　　机翼采用大后掠下单翼布局，翼面从机身两侧向外延伸并带有明显上反特征，翼根到翼尖的弦长逐渐收窄，前缘后掠线与后缘襟翼区域均有独立几何表达。机翼下方设置四个发动机吊挂，内侧与外侧短舱沿展向分开布置，短舱进气口、风扇环、尾喷口和吊挂连接段均做出分层结构。这样的布置不仅还原了四发大型客机的视觉特征，也为发动机拆装空间、喷流影响范围以及机翼油箱区域划分提供了直观参考。

　　尾翼部分由后掠垂尾和左右平尾组成，垂尾后缘方向舵轮廓清晰，平尾安装在机身尾部较低位置，与垂尾形成稳定的尾部操纵面组合。尾翼与后机身的过渡区域保留整流特征，能够体现高速飞机降低干扰阻力的设计思路。起落架方面，前起落架位于机头下方，主起落架分布在机翼与机身交接的下部区域，支柱、轮组和舱门位置均有体现，可用于停机姿态、地面转弯半径以及维修顶升点布置的初步讨论。

　　建模思路上，整机以对称面为基准控制左右机翼、发动机和平尾的一致性，机身沿纵向站位控制截面变化，机翼和尾翼则通过翼型截面、后掠角与扭转趋势建立连续曲面。发动机短舱独立于机翼吊挂，便于后续替换动力装置外形或调整短舱离地间隙；客舱舷窗、舱门和检修口采用规律阵列与局部特征结合的方式处理，既保证外观识别度，也避免过度细碎的内部结构干扰总体装配。

　　在安装边界和空间校核中，需要重点关注翼展方向对停机位宽度的影响、翼下发动机短舱与地面服务车辆的垂直间隙、机头雷达罩到牵引车的安全距离，以及尾翼高度对机库门和维修坞架的限制。机身长度、翼展和垂尾高度共同决定飞机在机位滑行、掉头、靠桥和入库时的轮廓包络。机翼下方四台短舱的展向位置还会影响消防作业通道、发动机装卸车接近路线以及燃油加注口周边操作空间。

　　对于三维设计人员而言，该模型的价值不在于还原某一机型的全部内部系统，而在于提供一个比例协调、部件关系明确的大型客机外部结构基准。利用它可以快速开展机场设施适配、维修工装概念设计、飞行表演动画、航空港数字孪生场景构建等工作；在进一步细化时，也可在现有机身、机翼和尾翼外形基础上拆分襟翼、副翼、方向舵、升降舵、起落架收放机构等子装配，使模型从外观展示逐步扩展到机构运动与维护流程验证。
