倾转旋翼垂直起降载人飞行器结构

　　这套倾转旋翼垂直起降飞行器结构面向城市低空通勤、短途跨区转运、复杂地形快速抵达等场景搭建，区别于依赖长跑道的固定翼通航飞机，整机可在楼顶停机坪、野外平整空地、应急救援临时起降点完成垂直升空与悬停降落，不需要配套专用跑道设施，在山区物资投送、景区空中接驳、应急现场快速勘察这类起降空间受限的工况下适配性更强。

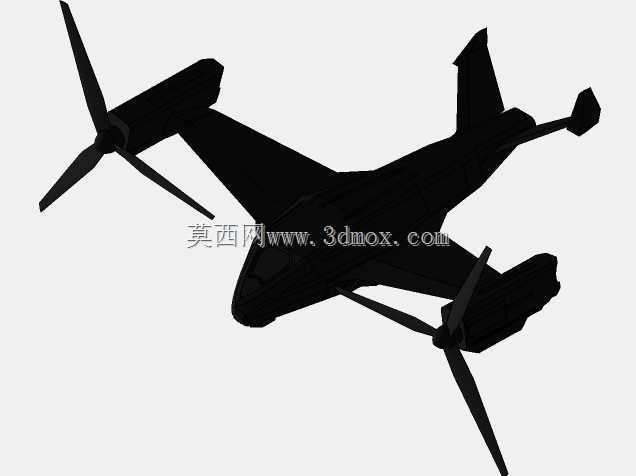

　　从实际功能逻辑来看，整机兼顾旋翼类飞行器的垂直起降能力与固定翼构型的高速巡航潜力：起降阶段两侧翼端的旋翼动力舱保持竖直朝向，依靠旋翼升力托举整机完成离地、悬停、低速对位，对起降场地的面积要求仅需略大于整机俯视投影尺寸；爬升至安全高度后，两侧动力舱可绕翼端转轴逐步向前倾转，旋翼拉力逐步转化为前飞推进力，机身中部的升力体机翼在来流作用下产生气动升力，分担旋翼负载，相比纯多旋翼构型能在巡航阶段获得更低的能耗与更长的航程。

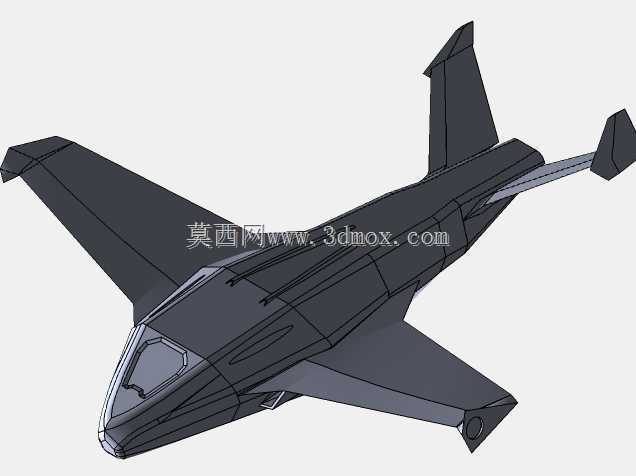

　　结构设计上，整机采用窄体流线型载人座舱布局，座舱轮廓沿航向做顺滑收束，前部预留风挡安装边界，下部设置乘员落脚与机身承力框架的连接点位，机身纵向中轴线作为全机主承力基准，两侧机翼从座舱中部向左右对称延展，翼展方向的总宽度需要在旋翼转动扫掠范围之外预留安全间隙，避免旋翼桨叶在倾转全过程中与机翼、尾段结构发生干涉。翼端的旋翼动力集成舱采用短舱式造型，内部预留动力安装、转轴传动、管线排布的空间，短舱与机翼末端的铰接回转结构是核心设计节点，需要同时承受旋翼工作时的拉力、振动载荷以及倾转过程中的扭转力矩，建模时已将回转副的运动行程完整保留，可直观验证动力舱从竖直悬停位到水平巡航位的全角度转动路径，全程桨叶与周边结构的最小安全间隙都在装配校核中完成确认。

　　起落与支撑结构方面，机身下部布置轻量化的滑橇式支撑构型，接触地面的支撑横梁沿横向铺开，接地位置设置耐磨缓冲垫，垂直降落时冲击载荷通过支撑立柱传递到机身主框架，不需要复杂的轮式收放机构，既降低了结构重量，也减少了野外起降时杂物卡滞起落架的故障风险，整机在地面停放时的支撑跨距覆盖重心投影范围，即使在小幅坡度的平整地面停放也能保持稳定。

　　外形与安装边界层面，整机俯视投影以机身纵向轴线为对称中心，两侧旋翼桨叶展开后的最大旋转直径决定了全机最大宽度，停机状态下桨叶朝向顺航向布置时的横向占用尺寸可作为地面停放、机库收纳的边界参考；机身高度方向从滑橇接地底面到垂尾顶端的总高度，叠加旋翼竖直状态下桨毂的顶部高度，可确定垂直升空过程中所需的净空高度，在楼顶停机坪部署时需要提前核对周边护栏、突出建筑构件的高度差，避免起降过程中桨叶触碰障碍物。机身内部的框架沿航向分段设置，前部对应座舱乘员区域预留座椅、操纵机构的安装点位，中部机翼对接位置设置加强承力框，将两侧机翼的气动载荷传递到机身整体结构，后部尾段延伸布置航向稳定面，在巡航前飞时提供航向稳定力矩，抵消两侧动力输出的微小偏差带来的偏航趋势。

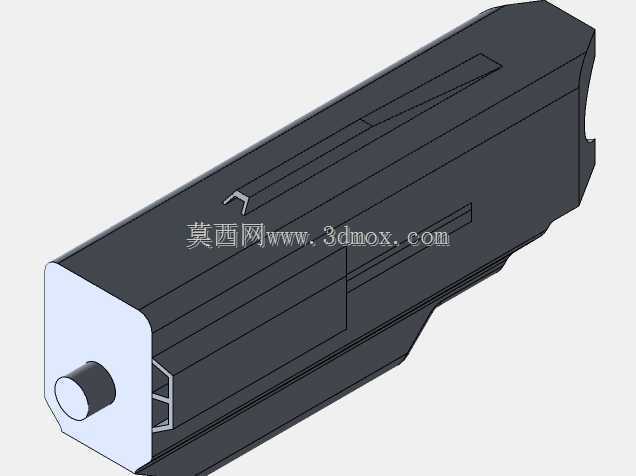

　　针对实际作业中的维护需求，两侧旋翼短舱的外壳采用分块可拆卸造型，动力模块、倾转驱动机构的安装位置都预留了操作空间，地面维护时不需要拆解机翼主体即可完成动力组件的检修更换；旋翼桨叶采用大展弦比的高效翼型造型，桨根位置设置与旋翼毂的连接安装面，可根据不同起飞重量匹配对应长度的桨叶，调整全机最大升力裕度。整机结构在建模过程中同步完成了运动干涉检查，倾转机构的全行程转动、旋翼旋转的包络范围、起落支撑的接地姿态都可在三维环境中直接模拟验证，为后续的气动仿真细化、结构强度校核、实物原型试制提供完整的装配基准。
