卡通玩具直升机旋翼机身结构设计

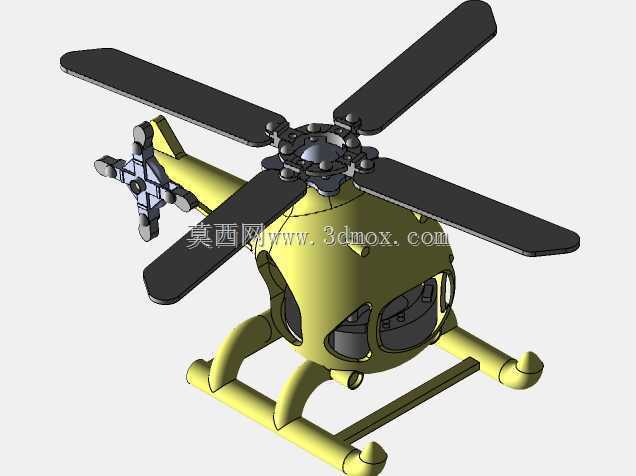

　　这套玩具直升机结构围绕轻量化展示、桌面摆件、儿童玩具样机和航模教学演示等场景展开，整体采用夸张圆润的卡通比例，没有追求真实直升机的严苛气动参数，而是把可识别性、装配容错和视觉亲和力放在前面。机身主体采用蛋形短舱布局，机头设置大面积弧形风挡，座舱内部预留乘员或装饰件空间，侧窗轮廓随壳体曲面过渡，既方便注塑件脱模，也能在3D打印时减少悬空支撑。机身腹部到尾部采用逐渐收窄的梁式过渡，尾梁末端布置尾桨安装座和小型安定面，尾桨通过简化十字夹块与尾梁连接，用于表现直升机航向控制部件的位置关系。

　　旋翼系统是模型中最醒目的部分，主旋翼采用四片宽大桨叶，桨叶平面形状为长条形钝头结构，根部通过桨夹与中央旋翼头连接。旋翼头分层表达了铰支座、压块和紧固件位置，桨叶之间保持90度相位布置，旋转直径明显大于机身宽度，使静态展示时能够立刻传达直升机特征。工程建模时，桨叶厚度沿展向做轻微变化，根部保留足够实体宽度以承受装配和把玩载荷，尖端做圆角处理，避免薄锐边缘在玩具使用中产生安全隐患。旋翼中心与机身顶部保持适当间距，桨叶下表面和座舱盖之间留出运动间隙，防止旋转展示或手动拨动时发生干涉。

　　起落部分采用滑橇式结构，两根纵向滑橇通过弧形支撑管连接到机身下侧。该形式比轮式起落架更适合玩具和小型航模，零件数量少，落地接触面长，静置稳定性好，也能在轻微坠落时吸收冲击。滑橇前端略微上翘，后端保持平直，支撑腿呈弯曲梁形态，既增强外观的弹性感，也在结构上提供变形缓冲。建模时需要重点检查滑橇外宽、机身最大宽度和旋翼旋转半径之间的边界关系：滑橇宽度应保证模型侧放不易翻倒，同时不能超出旋翼投影过多而破坏比例；支撑腿与机身连接处需要给出连续圆角，避免应力集中在狭小根部。

　　从尺寸边界看，整机长度由机头前端到尾桨末端控制，旋翼直径构成最大横向占用空间，高度方向则由滑橇底面到主旋翼桨叶上表面决定。若用于注塑玩具，外壳可拆分为左右机身壳体、座舱透明件、旋翼头、桨叶、尾桨和滑橇组件；若用于3D打印，可将机身作为主体，旋翼和起落架单独打印后装配，以便减少支撑并提高表面质量。各连接位置宜采用卡扣、圆柱销或小螺钉孔组合，旋翼根部需要保留旋转自由度，尾桨轴与尾梁轴线保持垂直，滑橇支撑孔位则应对称布置，确保装配后整机重心落在两滑橇之间。

　　设计思路上，模型没有引入复杂液压、传动管线或真实航电细节，而是通过大块曲面、醒目旋翼和简化起落架传达产品属性。机身曲面以连续光顺为主，棱线集中在风挡、窗框和尾部接头位置，既能降低小批量制作难度，也便于后续贴图、渲染和玩具外壳开模。旋翼桨叶、尾桨和起落架可使用与机身不同的颜色区分，形成黑色旋转件、黄色机身和灰色传动细节的视觉层次。对于教学或结构演示用途，该模型还可以进一步扩展主旋翼轴、减速齿轮、电机安装座和电池仓，使静态外观件转化为可转动的玩具原理样机；对于摆件或文创产品，则可保持现有简化结构，把重点放在壳体曲面光顺、部件间隙均匀和整体姿态稳定上。
