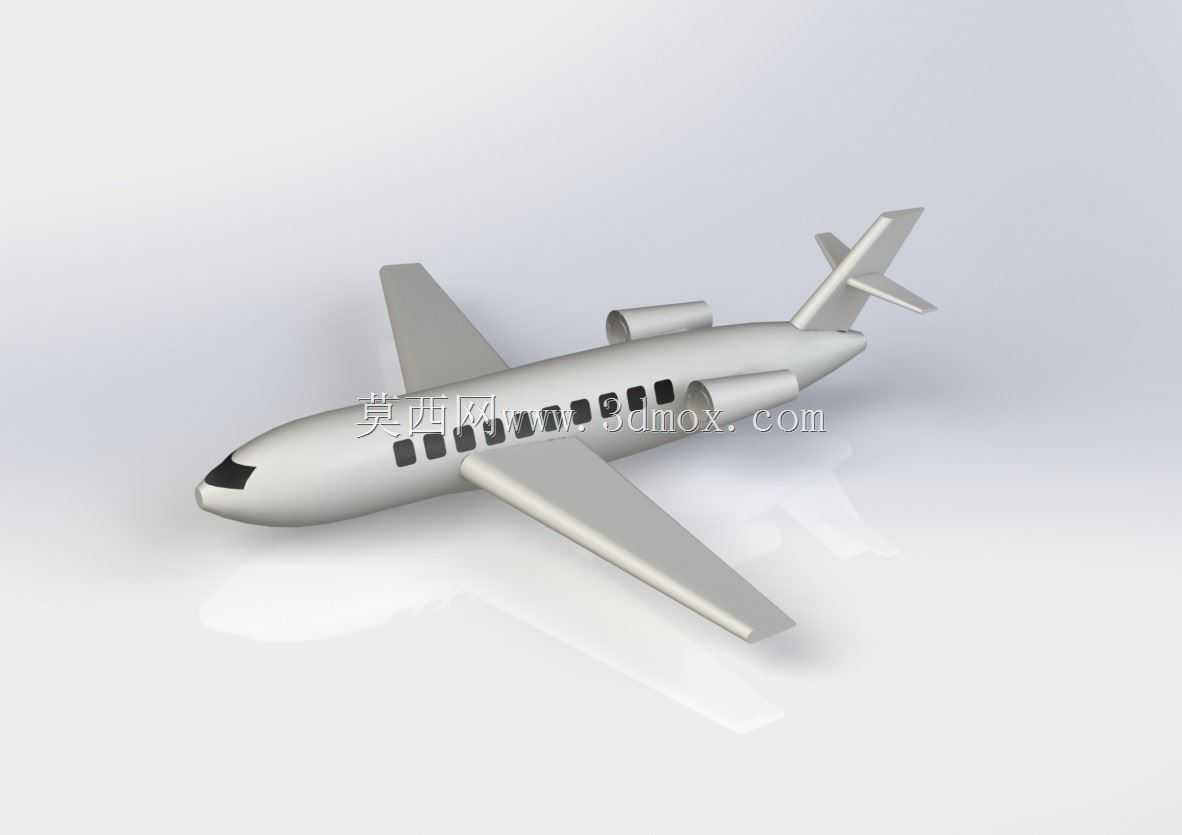

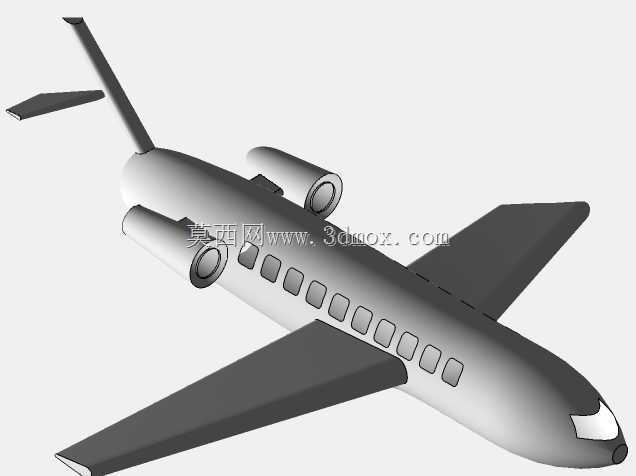

曲面构建双发喷气式民航客机造型

　　这套客机造型的曲面建模工作，核心难点并不在于把机身、机翼、尾翼这些独立部件分别画出来，而在于让每一处相邻曲面在交接位置保持曲率连续，避免后续渲染或者出工程示意时出现生硬的折痕。实际建模推进时，最先敲定的是机身纵向的几条主控轮廓线：机头雷达罩位置从钝圆截面逐步过渡到等直径客舱段，客舱段沿轴向保持近似圆柱的截面变化，到机尾再缓慢收窄，对接尾椎区域。整个机身的截面并非正圆，下部要预留起落架舱的轮廓凹陷，上部沿客舱顶板走向保持平缓弧度，两侧舷窗排列的区域曲面要保证足够光顺，否则阵列窗洞后会出现局部曲面褶皱。

　　机翼部分采用下单翼布局，翼根和机身侧曲面做融合过渡，这里不能直接把平直翼面实体和机身做布尔合并，必须先搭建翼根处的过渡引导曲面，让机翼上反角、安装角带来的角度变化顺着机身曲面自然延展。机翼后缘预留了副翼和襟翼的分块位置，建模时把翼面的主承力外形和活动舵面的分界棱线单独做出来，既方便后续拆分运动构件，也能在外观展示时清晰区分固定翼面和操纵面。翼下吊挂的两台发动机短舱，先确定吊挂吊架的高度和前后位置，短舱进气口做成钝圆唇口，尾喷口段逐步收束，吊架和机翼下表面、短舱上部的交接处同样做曲面圆角过渡，避免出现尖锐交线。

　　尾翼采用常规民用客机的十字尾布局，垂直尾翼从机身上部向后掠，水平尾翼安装在垂尾根部两侧，平尾和垂尾的后掠角度、相对厚度都和机翼保持设计风格统一，各个舵面的后缘都做出薄化收边，还原真实飞行器的外形特征。机身侧面的客舱舷窗按照等间距阵列排布，驾驶舱风挡在机头上部做分块曲面，轮廓贴合机头的弧度走向，没有出现窗面和机身曲面错位的问题。

　　从应用场景来看，这类曲面飞机模型一方面可以作为航空科普、展陈演示的数字素材，用来展示民航客机的基本气动外形布局；另一方面也能作为曲面建模练习的典型案例，帮助结构设计人员掌握复杂空间曲面的搭建逻辑——比如跨部件的曲面拼接、多轮廓线放样、曲率连续检查这些操作，在消费电子外壳、汽车覆盖件、流体设备壳体的建模工作中同样通用。

　　外形边界方面，整机沿航向的长度、翼展宽度、垂尾顶端到地面的高度都按照常规支线客机的比例协调，机头最前端到机翼前缘的距离、机翼后缘到平尾前缘的间距符合常规飞行器的布局比例，不会出现部件互相干涉的问题。如果后续要做3D打印或者缩比展示件，只需要在现有曲面实体基础上加厚壁面、拆分上机身上下壳、机翼、尾翼、发动机短舱这些独立模块，就能预留出装配定位的止口边界；如果用于气动原理演示，还可以在现有外形基础上补充翼型截面参数，对接简易的流体仿真前处理流程。建模过程中所有外露的棱边都做了对应位置的圆角处理，机头、翼尖、尾椎这些气流驻留或者通过的位置没有尖锐棱角，既符合真实飞行器的减阻设计思路，也让后续渲染输出的光影过渡更加自然，不会出现局部高光断裂的问题。
