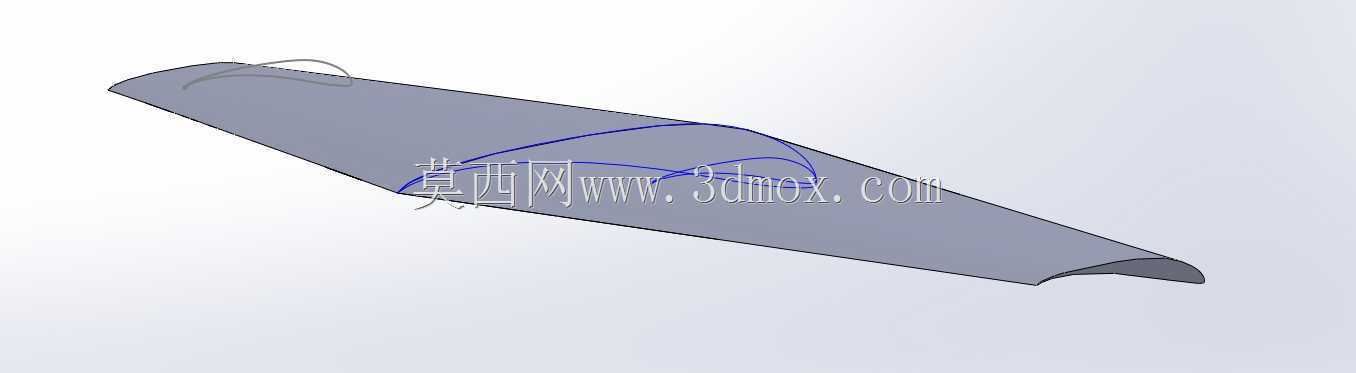

该模型呈现的是一段低速固定翼飞行器使用的流线型机翼主体,整体采用大展弦比直机翼的布局思路,翼面从根部向翼尖平滑收窄,前缘保持圆润过渡,后缘沿展向逐渐变薄,翼尖做收束修形,能够在低速巡航状态下维持较好的升阻特性。这类机翼结构常见于小型通用飞机、长航时无人验证机、教学试验飞行器以及低空低速通航平台,既承担飞行过程中绝大部分升力生成任务,也为内部燃油管路、操纵索系、翼面附件、航行灯布线提供安装空间。
从实际工程使用角度看,机翼并非单纯的外形曲面件,而是整架飞行器载荷传递的核心部件。飞行中,翼面上下压差形成的分布升力会沿蒙皮传递至翼肋,再由翼梁汇总后传入机身对接接头;着陆阶段的突风载荷、地面滑行振动、机动飞行时的弯矩与扭矩,也都需要翼盒结构共同承担。建模时将翼型沿展向按站位放样,能够直观反映不同截面的厚度变化与扭转趋势,便于后续在三维环境中检查翼梁走向、翼肋间距、蒙皮分块以及与机身中央翼的对接边界。
外形处理上,模型重点保留了机翼的气动曲面特征。根部截面弦长较大,可为主起落架接头、翼身连接螺栓和内部设备留出布置空间;向翼尖延伸过程中,弦长逐步缩短,翼型厚度相对减小,有利于降低翼尖诱导阻力并改善失速特性。前缘曲面连续光顺,没有明显折角,可避免气流在低速大迎角状态下过早分离;后缘区域预留了足够的平直段,便于后续扩展襟翼、副翼等操纵面。若用于无人机平台,后缘还可根据任务需求拆分出副翼舱面和襟翼舱面,分别实现滚转操纵与起降增升功能。
设计思路上,这类机翼通常先确定根端翼型、尖端翼型和若干中间控制截面,再通过曲面放样形成连续外蒙皮。翼型选择会兼顾低速升力系数、俯仰力矩特性和结构厚度,较厚的根部截面有利于布置主梁和油箱,较薄的外侧截面则有助于减小阻力。模型中蓝色与灰色曲线可理解为翼面骨架或截面控制线,反映出建模过程中对翼肋站位、外形控制线和结构分区的表达。实际设计时,翼肋一般沿展向等距或按载荷梯度布置,主梁靠近翼型最大厚度位置,前梁和后梁共同形成翼盒,蒙皮则与梁、肋胶接或铆接,形成稳定的承力壳体。
安装边界方面,机翼根部需要与机身侧部或中央翼盒建立明确对接关系,对接面的弦向位置、梁轴线高度、接头孔位和蒙皮阶差都会影响装配精度。若采用上单翼布局,机翼根部还需考虑撑杆连接点或贯穿梁结构;若采用中单翼或下单翼布局,则要协调机身内部座舱、设备舱与翼梁穿过区域的空间冲突。翼尖位置应留出航行灯、静电放电装置或翼尖小翼的安装接口;后缘铰链线则需保持直线或按设计规律平滑变化,以保证舵面偏转时不与固定翼面发生干涉。
在工程应用中,该三维结构可用于气动外形评审、结构件分区、装配干涉检查和教学演示。设计人员能够基于外曲面继续拆分上下蒙皮、前缘缝翼、翼肋、翼梁、检修口盖和燃油口盖,也可以将翼面模型导入仿真环境,开展网格划分、压力分布分析和模态校核。对于制造环节,连续光顺的曲面有利于复合材料铺层、钣金蒙皮成形或泡沫芯材加工;对于装配环节,清晰的根部对接面和后缘铰链区域能够减少现场修配工作量。整体而言,该模型抓住了低速机翼最关键的外形与结构逻辑,既可作为飞行器总体布置中的气动部件,也可作为后续详细结构设计的基础骨架。
