带透明保护帽的便携U盘结构设计

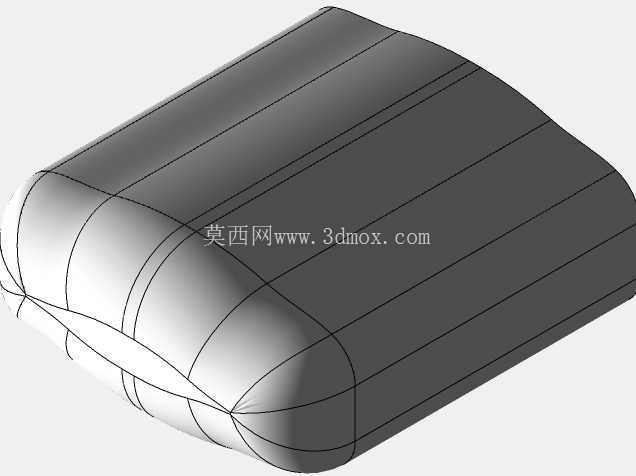

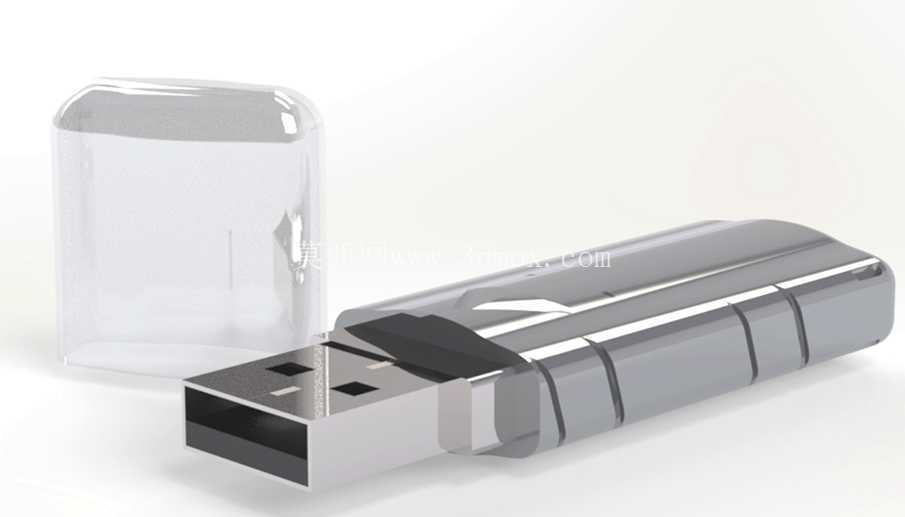

　　日常做设备调试、产线程序拷贝的时候，经常会碰到U盘接口进灰、金属端磕碰变形的问题，这款带透明硬质保护帽的U盘结构，就是针对工业现场使用场景做的优化设计。先从实际使用场景说，车间里调试PLC、拷贝机床加工程序、导出设备运行日志的时候，操作人员经常会把U盘随手放在工装台、设备操作面板边上，金属切屑、切削液飞溅、灰尘堆积很容易堵死USB接口的触点，之前碰到过好几次U盘插上去识别失败，拆开看是触点缝隙卡了铝屑，还有的是USB金属外壳被台面上的扳手砸变形，插不进设备接口。这款设计的透明保护帽是过盈配合卡接在U盘主体上的，拔插的时候不需要额外的卡扣结构，单手就能操作，透明材质可以直接看到保护帽内部有没有积灰、有没有进切削液，不用每次拔下来反复检查。

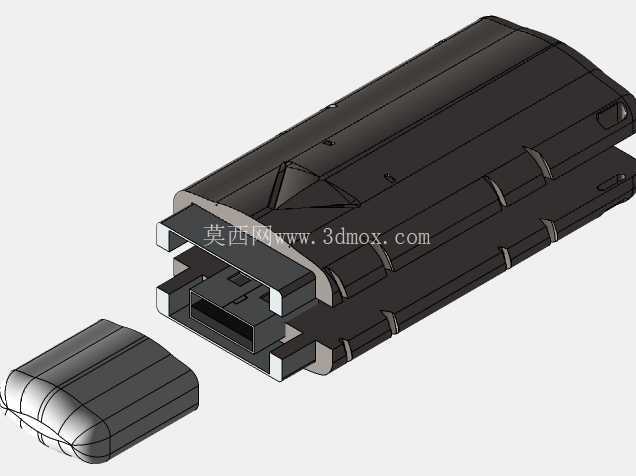

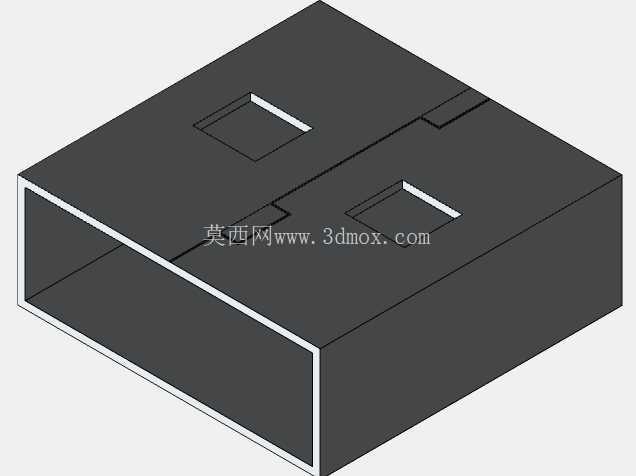

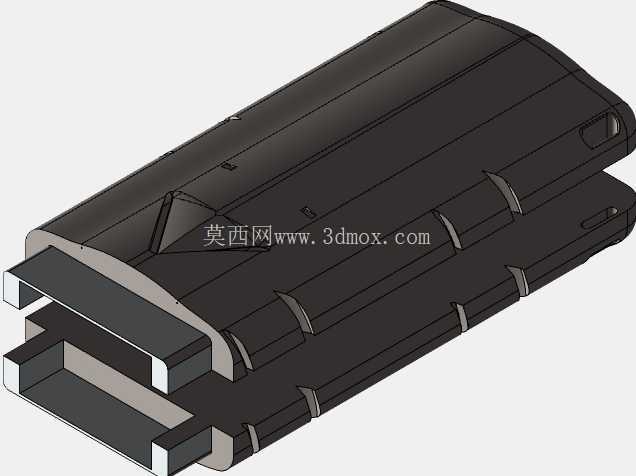

　　再看主体结构的设计思路，U盘的金属接头部分和外壳做了阶梯限位，接头根部做了一圈0.8mm的凸台，保护帽插到底的时候刚好抵在这个凸台上，不会因为用力过猛把保护帽顶到接头根部的注塑接缝位置，避免长期使用后接缝开裂。外壳的握持部分做了四道环形的防滑槽，槽深0.3mm，手上沾了少量切削液或者防锈油的时候，拔插U盘也不会打滑，之前用的光面U盘，手上有油的时候经常要蹭半天工作服才能拔下来，这个防滑结构刚好解决了这个问题。金属接头部分做了加厚处理，壁厚比常规消费级U盘厚0.2mm，经常插在工业设备的USB接口上反复拔插，也不容易出现接头歪掉、外壳变形的问题，毕竟工业现场的设备接口很多是嵌在操作面板里面的，插的时候很难完全对准，加厚的接头能承受一定的偏斜插入力，不会一歪就把内部的PCB板顶坏。

　　尺寸方面，整体长度算上保护帽是62mm，主体宽度18mm，厚度9mm，这个尺寸刚好能适配大部分工业设备的嵌入式USB接口，不会因为U盘太宽，挡住旁边相邻的接口——之前碰到过不少宽体U盘，插在PLC的USB口上之后，旁边的通讯线插头就插不进去了，这个宽度控制在18mm，哪怕两个USB口间距只有20mm，也能同时插两个设备。保护帽的内部深度是12mm，刚好把整个金属接头完全包裹住，放在工具包里面的时候，不会和螺丝刀、扳手这些金属工具直接接触，避免接头被刮花、触点被短路。外壳的尾部没有做挂绳孔，是考虑到工业现场挂绳容易勾到设备走线、操作手柄，反而会把U盘拽掉，要是需要防丢的话，可以在防滑槽的位置自己贴防丢标签，不会影响结构强度。

　　从功能特性来说，这个结构没有做多余的伸缩、旋转结构，毕竟活动结构越多，在粉尘多、有油污的现场越容易卡滞，固定的接头加插拔式保护帽是可靠性最高的结构形式，没有多余的活动零件，长期使用不会出现结构松垮、伸缩不到位的问题。透明保护帽用的是耐冲击的PC材质，掉在水泥地上不会摔裂，平时也能直观看到保护帽有没有盖到位，避免没盖帽子就扔工具包，把接头弄脏。主体外壳用的是ABS加PC的混合材质，表面做了细磨砂处理，不容易沾指纹和油污，擦的时候用车间的无尘布一擦就干净，不会留明显的污渍。内部的PCB安装槽做了两道定位筋，PCB板插进去之后刚好卡在定位筋中间，打胶固定之后不会因为摔碰出现焊点松脱的问题，毕竟车间里U盘掉地上是常有的事，内部固定不牢的话很容易出现晶振虚焊、存储芯片脱焊的问题，直接导致数据丢失。

　　实际选型的时候，这个尺寸的U盘可以直接放在工装口袋、工具包的侧袋里，不会占太多空间，拔插的力度控制在15N左右，单手就能拔下来，不需要两只手操作，在设备上插着拷程序的时候，突出设备面板的长度只有40mm左右，不会因为路过的时候碰到把U盘碰断，也不会碰坏设备的USB母座。之前做现场调试的时候，用过不少消费级的超薄U盘，插在设备上稍微碰一下就歪了，要么把母座弄坏，要么U盘直接断在接口里，掏半天才能掏出来，这款的接头厚度和外壳做了等强度过渡，受力的时候不会在接头根部出现应力集中，哪怕不小心碰到，也能把力分散到整个外壳上，不会轻易断在接口里。另外保护帽的卡接力度做了调试，正常放在口袋里不会自己掉下来，拔的时候也不用费太大的劲，兼顾了防护性和使用便利性，适合工业现场、设备运维、日常办公多场景使用。
