喷气式电动自行车涵道涡轮推进叶轮

　　这套涵道式涡轮推进结构主要面向轻型电动两轮车的辅助动力改装场景，核心作用是把高速电机输出的轴功率转化为定向喷射气流，在骑行过程中提供额外的轴向推力，降低骑行者踩踏负荷，也可用于低速短途代步场景下的纯气流推进。整套组件采用一体化3D打印工艺成型，无需复杂的开模工序，小批量试制、个人改装场景下的加工门槛很低，打印完成后仅需对中心安装孔做少量铰削修整，即可和驱动电机输出轴完成配装。

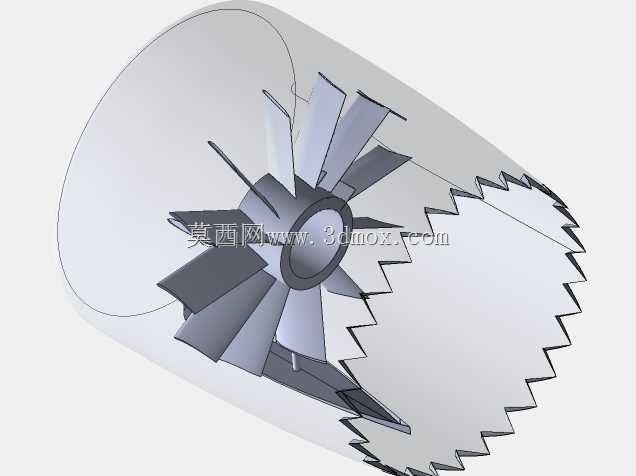

　　从结构布局来看，整套推进单元分为中心轮毂、放射状布置的动叶片、外侧环形涵道壁三个核心部分。中心轮毂预留了标准电机轴安装孔位，孔周做了加厚凸台设计，避免高速旋转时轮毂位置出现应力开裂；动叶片采用大后掠角扭面设计，叶片沿径向从轮毂到叶尖的安装角连续渐变，根部弦长更大、厚度更高，承担主要的扭矩传递载荷，叶尖位置厚度收窄，降低旋转时的翼尖涡流损失。叶片数量经过气动匹配，在常用的高转速区间可以避开共振频段，运转时的气动震动更小。外侧涵道壁并非完整光滑圆筒，进气侧做了圆滑的喇叭口导边，能够引导来流平顺进入叶片做功区域，降低进气紊流带来的效率损耗；出气侧的涵道边缘设计了连续锯齿状梳齿结构，这一结构可以打散喷出气流的大尺度涡团，把高频气动噪声转化为人耳不敏感的低频频段，实际运转时的啸叫感明显降低，同时锯齿结构也相当于沿周向布置的加强筋，提升了薄壁涵道壁的径向抗形变能力，打印过程中薄壁位置也不容易出现翘曲变形。

　　安装边界方面，整套涵道涡轮的轴向长度和径向外径按照普通电动自行车后货架、车架后侧的预留空间做了适配，安装时可以通过支架把涵道外壁固定在车架后段，中心轮毂和高速无刷电机轴同轴锁紧，电机轴线和车辆前进方向保持平行，涵道进气侧朝向车辆后方、出气侧朝向正后方向后喷射气流，依靠反作用力推动车辆前进。设计过程中特意控制了整体重量，所有薄壁结构在保证刚性的前提下做了壁厚优化，打印填充率不需要设置过高即可满足高速旋转的强度要求，不会给车辆增加过多的簧下附加载荷。

　　实际使用中，这套推进单元不需要和车轮做机械接触传动，不存在链条、齿轮传动的磨损和润滑需求，雨天、泥水路面行驶时也不会出现传动卡滞的问题；涵道壁把高速旋转的叶片完全包裹在内，骑行过程中衣物、肢体不会意外接触到运转的叶片，安全防护性比裸露的螺旋桨推进结构更好。建模过程中所有叶片曲面都做了光顺连续性处理，相邻曲面之间没有尖锐折角，3D打印时层纹带来的气动阻力更小，后期如果需要做动平衡校验，也可以在轮毂内侧预留的配重槽位置添加配重块，把高速运转的震动量控制在合理区间。针对个人改装的场景，结构上还预留了足够的调整空间，使用者可以根据自己选用的电机参数，小幅调整叶片的安装角或者涵道的长度，匹配不同的推力需求，不需要重新改动整体安装接口。
