可堆叠锂离子电池组承载支架结构

　　这套承载支架主要面向多串并锂离子电芯成组场景，常见于小型储能电源、车载辅助电池包、工业后备电源以及实训类电池模组装配环节。它的核心作用不是简单把电芯摆放在一起，而是把多只圆柱或方形电芯按固定间距约束在同一框架内，限制电芯在振动、倾斜、搬运过程中的横向窜动与相对扭转，同时为多层模组叠装提供定位基准。

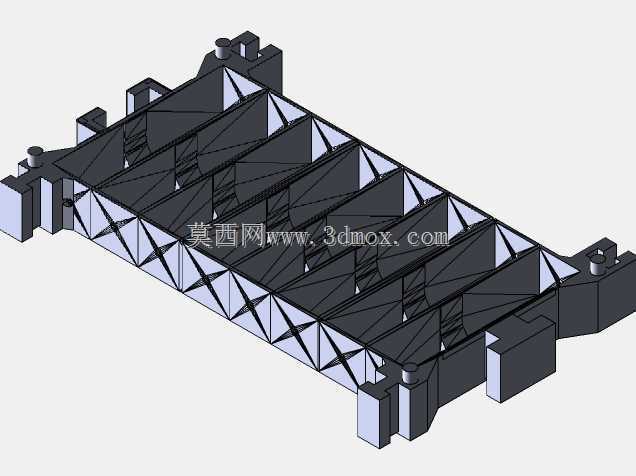

　　从结构上看，支架采用长条形框架布局，内部由多道分隔筋形成连续电芯容纳格。分隔筋并非实心厚壁，而是大量使用三角形斜撑与镂空肋板组合，这种处理在注塑件里非常典型：一方面三角构型能够把电芯侧向膨胀力、车辆颠簸带来的惯性载荷分散到外框主壁上，避免单道直筋长期受力后根部发白断裂；另一方面镂空区域可以让出电芯散热空间，减少支架材料对电芯表面热对流的遮挡，也降低整件重量与成型周期。

　　框架两端设置了较高的端块与凸台结构，端部预留端子安装区域。实际装配时，电池座两个端子位置都需要配合蓄电池弹簧使用，弹簧承担电芯极柱与外部导电片之间的弹性压紧，补偿电芯长度公差、镀层压缩量以及长期使用后的接触松弛。支架端块则为弹簧、导电片或汇流排提供支撑面，防止压紧力直接作用在薄壁格筋上造成局部变形。端部还能看到小圆柱定位柱与卡扣特征，用于和上盖、端板或相邻层支架对位，装配时不需要额外工装即可初步扣合。

　　堆叠设计是这套结构的重点。单个支架可以在水平方向扩展，也可以在垂直方向逐层叠放。水平扩展依赖端部凹凸配合面，把多段支架拼接成更长的电池容纳通道；垂直堆叠则依靠框架四角和端部的立柱、凹槽配合，上层支架底部落入下层对应定位位，形成稳定的层间定位关系。这样在容量配置上比较灵活：电芯数量少时装一层，容量需求提高后增加层数，而不需要重新开发整套包体。层与层之间保留的空隙也有利于线束走向和通风，避免电芯极耳区域被完全封死。

　　建模时需要重点控制几类边界。首先是电芯容纳格的中心距，格距过小会造成电芯装入困难，甚至在电芯温升膨胀后挤压隔膜；格距过大则失去约束，振动时电芯会在格内撞击。其次是端部弹簧安装位的高度和压缩行程，弹簧自由高度、工作压缩量与支架端块深度要匹配，既要保证接触压力，又不能把电芯极柱顶偏。再次是堆叠配合面的拔模方向与公差，立柱和凹槽应沿同一开模方向布置，避免侧抽芯增加模具复杂度；配合间隙也要考虑注塑收缩，通常定位柱取间隙配合，承重面保留平整接触带。

　　外形方面，整件呈狭长模块化框架，外轮廓以直线边框为主，两端加厚形成承载端，底部有若干支脚与凸块，用于在箱体内放置或与下层支架承托。安装边界上，最外侧电芯格与端块之间要留出汇流排、采样线和弹簧压缩空间；支架底面不应形成大面积封闭平面，以免积水或灰尘堆积；顶部堆叠定位特征不能侵入电芯取放通道，否则自动化装芯时夹爪会与支架干涉。

　　在工程应用中，这类支架还要兼顾绝缘与耐久。材料通常选用有一定韧性、阻燃性能和绝缘性能的工程塑料，模型中薄壁肋板厚度应尽量均匀，厚薄交接处做过渡，防止注塑缩痕。三角肋的方向最好顺着主要载荷路径布置，使电芯膨胀和堆叠压力通过斜肋传递到外框，而不是让薄弱的格壁单独受弯。对于需要承受车辆振动的场景，端部定位柱和层间扣合位应适当加大圆角，降低应力集中。

　　整体来看，该结构把电芯分隔、端子弹性接触、层叠定位和散热减重集中在一个支架件上，适合标准化电池模组的快速成组设计。
