黄色管状带螺杆结构创意棒体设计

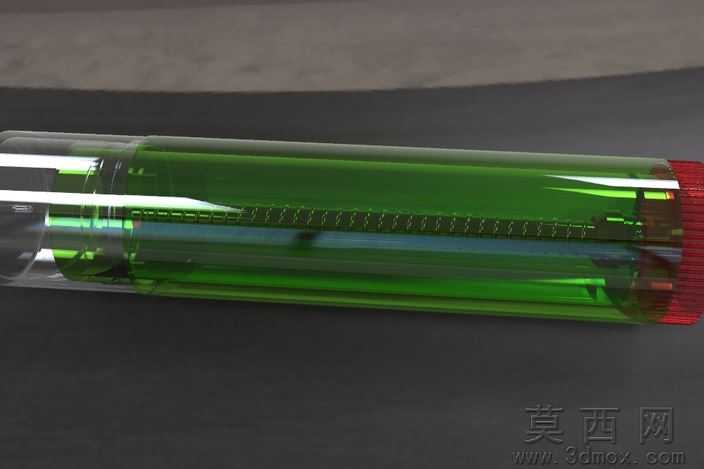

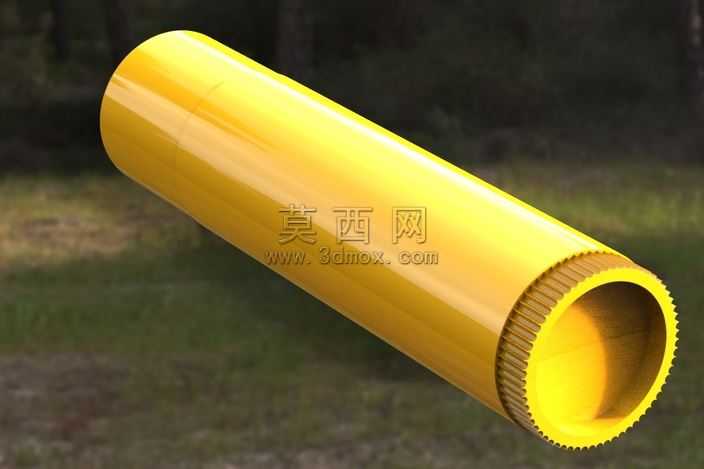

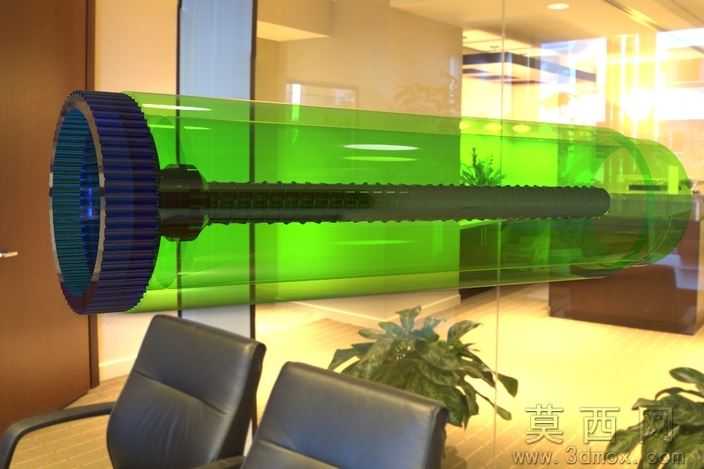

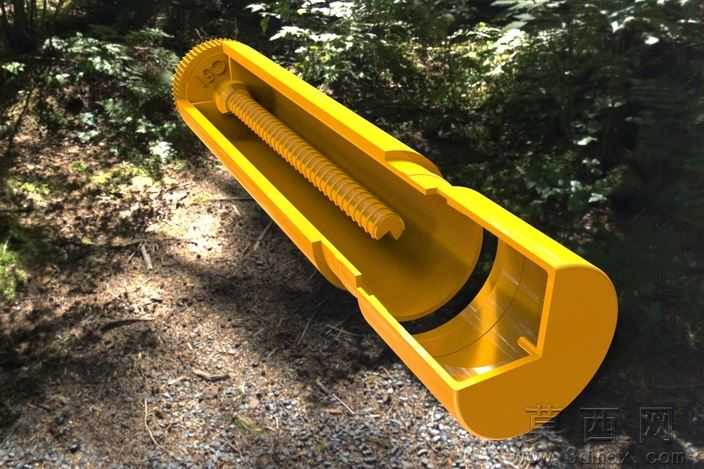

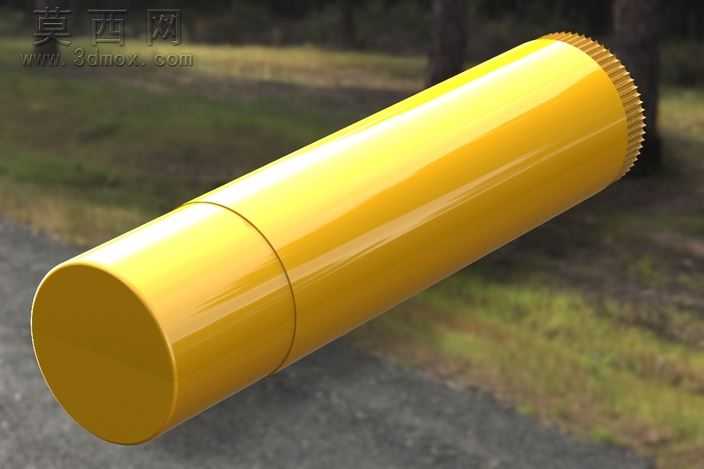

本作品为一款创意棒状器具的三维设计方案，建模阶段采用SolidWorks完成全参数化结构搭建，首先通过草图绘制勾勒出管状外壳的半开放轮廓，利用拉伸凸台命令生成主体壳体基础形态，针对壳体边缘的圆角过渡、端部的齿状防滑结构，分别采用圆角、阵列特征完成细节处理，保证壳体握持区域的防滑性能与边缘的安全触感。内部传动螺杆部分，先绘制螺杆的牙型截面轮廓，通过螺旋线引导扫描生成完整的螺纹传动结构，螺杆端部的旋钮结构与螺杆本体采用同轴心配合装配，保证旋钮转动时可顺畅带动螺杆沿壳体轴向完成伸缩动作。壳体内部的限位挡圈结构，通过拉伸切除与环形凸台特征实现，用于限制螺杆的最大伸缩行程，避免螺杆脱出壳体，同时在壳体半开放槽的端部设计卡位凸台，用于固定内部配套的功能组件。材质与渲染阶段，主体外壳采用亮黄色ABS塑料材质，调整材质的漫反射、高光参数模拟硬质塑料的哑光亮面质感，内部螺杆采用同色系稍浅的塑料材质区分结构层次，端部旋钮的齿面添加细微的粗糙度纹理，还原真实注塑件的表面质感。渲染场景选用户外泥土地面与植被背景，添加自然日光光源，调整光线角度投射出柔和的结构阴影，清晰展现壳体内部的螺杆装配关系与半开放槽的结构形态。设计思路上，该器具采用半开放管状壳体搭配螺杆伸缩的结构，无需额外复杂传动零件即可实现内部组件的推出与收回，整体结构简洁易加工，所有壁厚参数均参照注塑工艺要求设置，保证后续开模生产的可行性，端部的齿状旋钮无需额外工具即可手动旋转操作，兼顾使用的便捷性与结构的可靠性，虽然作品仍有局部细节待完善，但核心的传动结构与壳体形态已完整呈现，可作为同类手动伸缩器具的结构设计参考。
