五十巴高压气动承压缸体总成结构

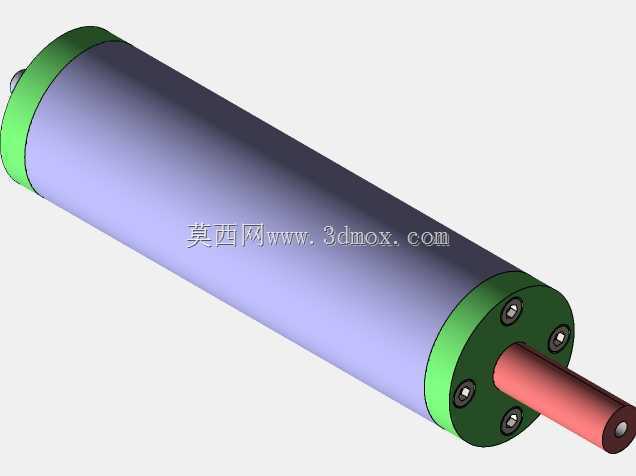

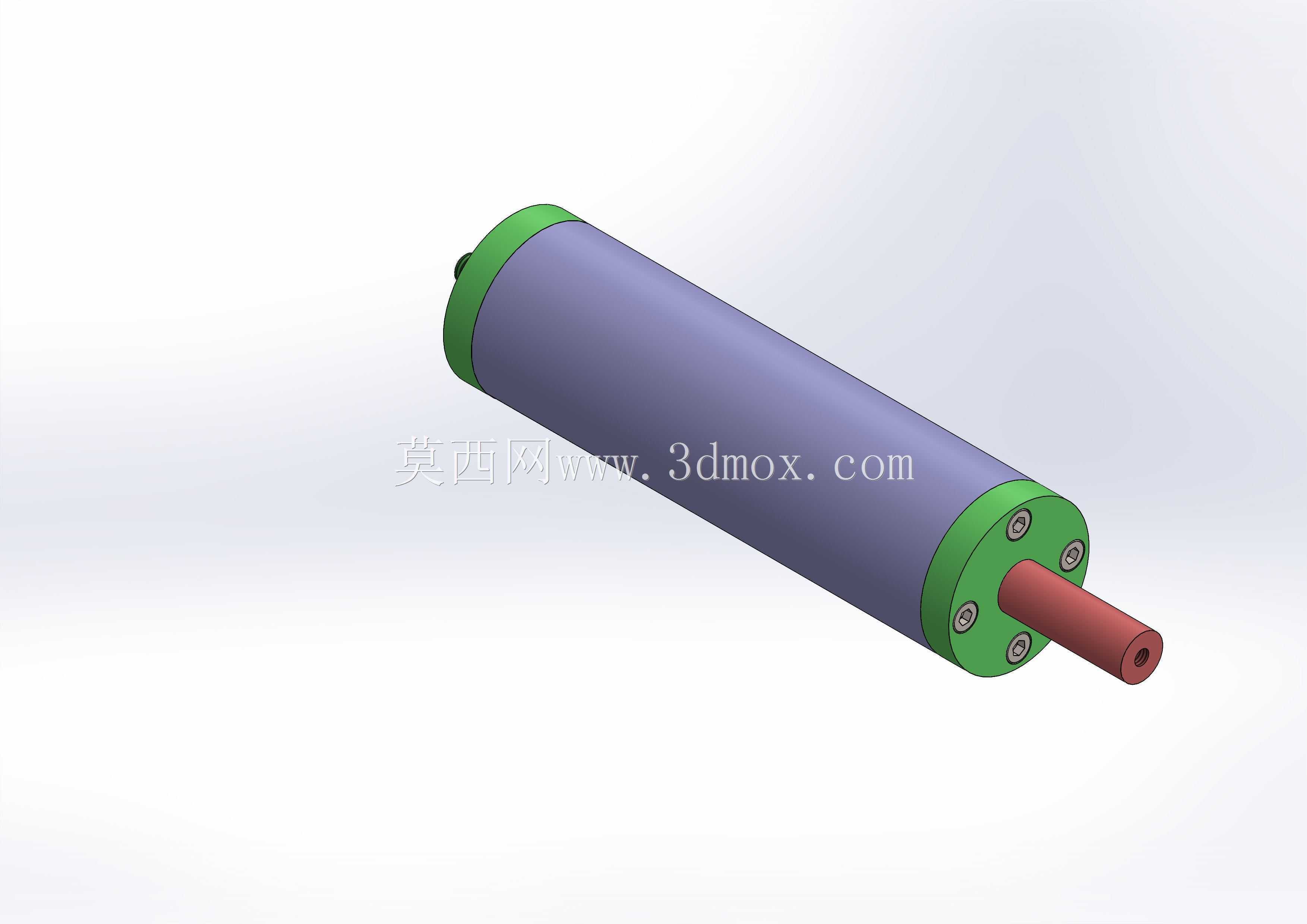

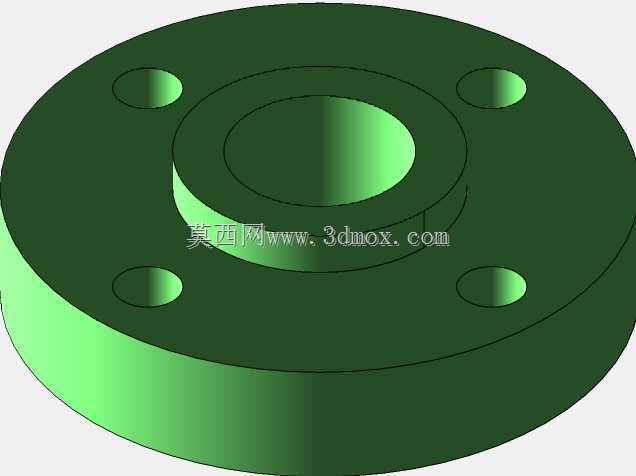

　　这套承压气动执行部件的三维结构，围绕五十巴中高压气动工况搭建，整体采用长筒卧式布局，主体承压段为紫调圆柱筒体，两端配置绿色法兰端盖，轴向串联多段不同直径的杆系、密封衔接段与外接气路接头，结构层次沿中心轴线完全对称展开，适配需要长行程直线推拉力输出的工业场景。在常规自动化产线里，这类中高压气缸常被用在重型工件压紧工位、冶金夹具的锁固执行端、压力容器测试台的加载机构，以及需要稳定大推力的特种气动装备中；五十巴的工作压力远高于普通民用气动系统的常规压力等级，因此缸体壁厚、端盖连接强度、密封组件的耐压等级都做了针对性强化，避免高压工况下出现气体泄漏、筒体形变或者连接松脱。从结构设计思路来看，建模时优先保证轴向装配关系的完整性：

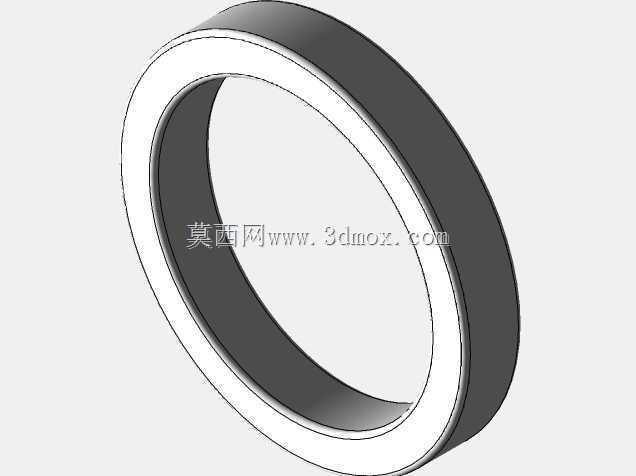

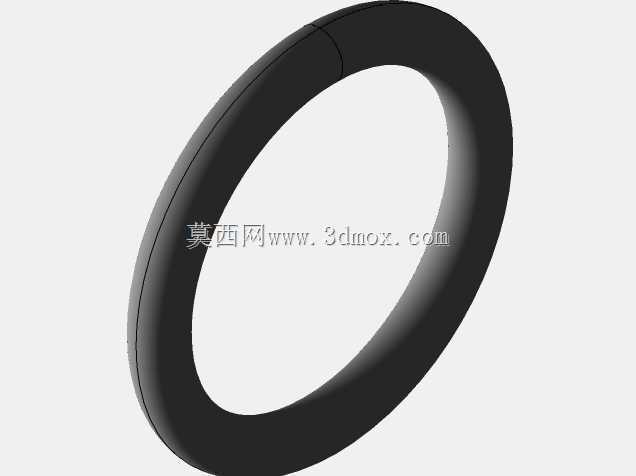

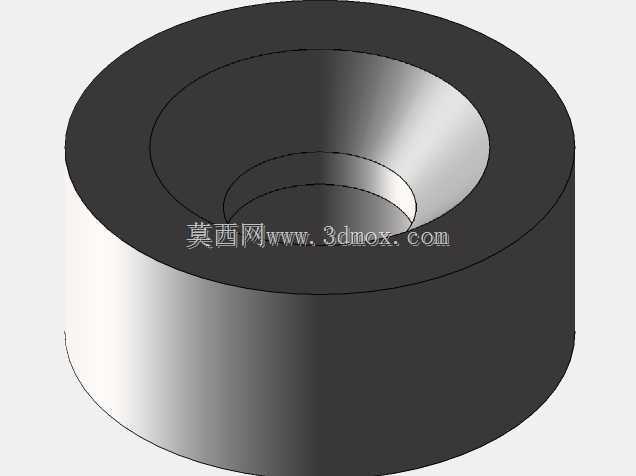

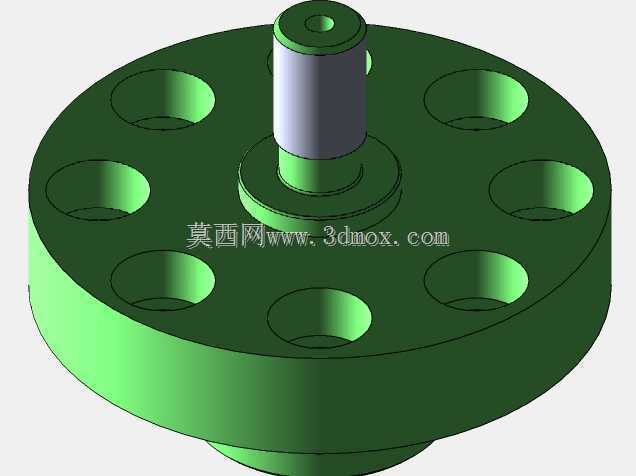

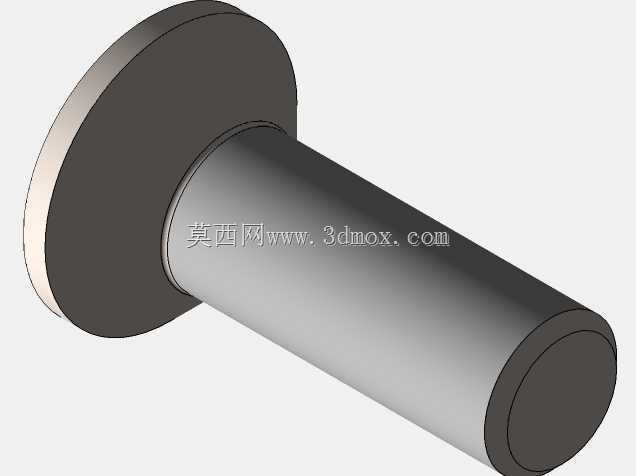

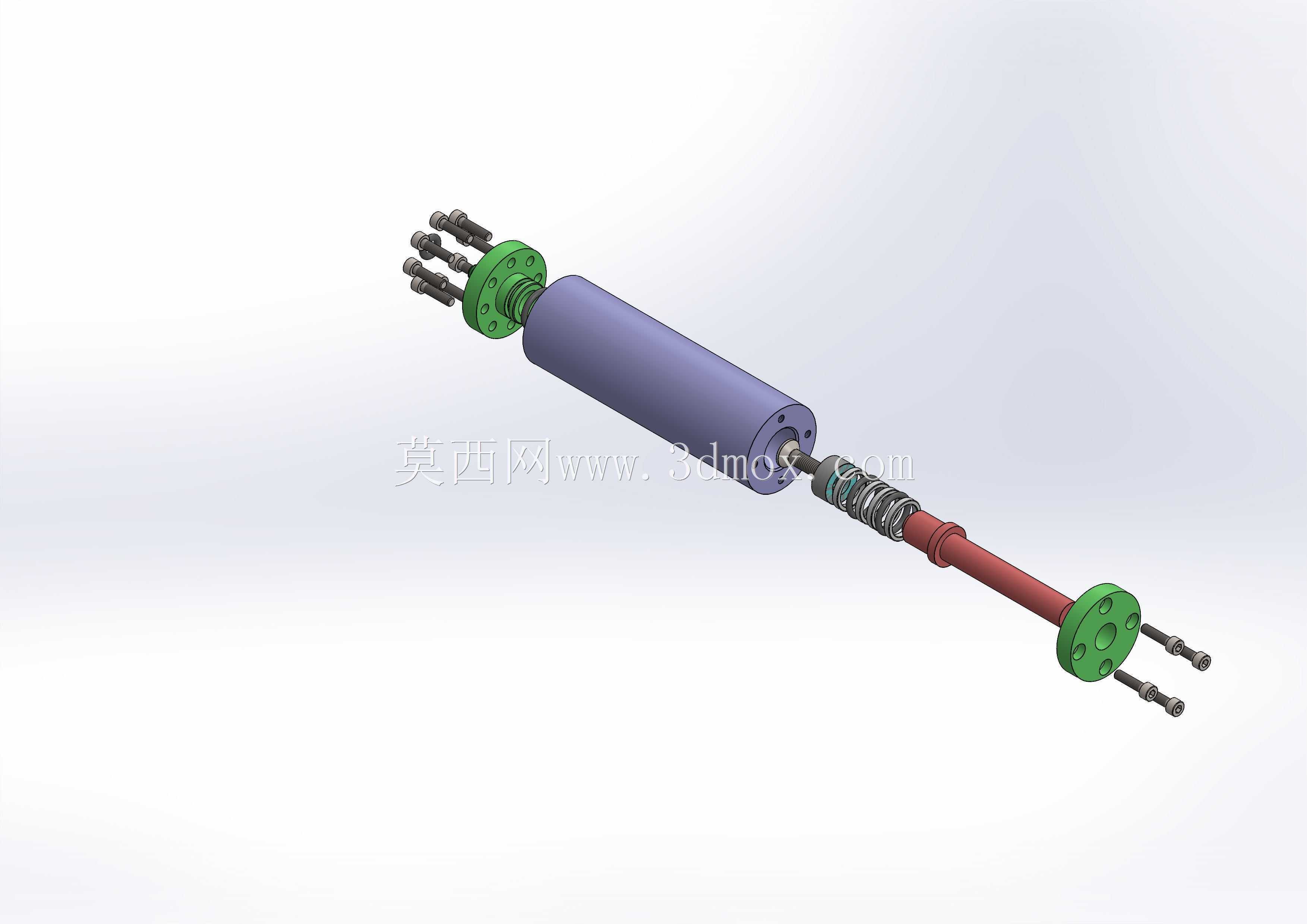

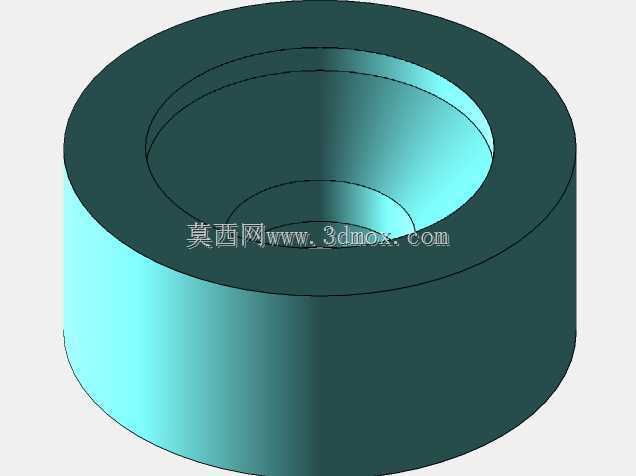

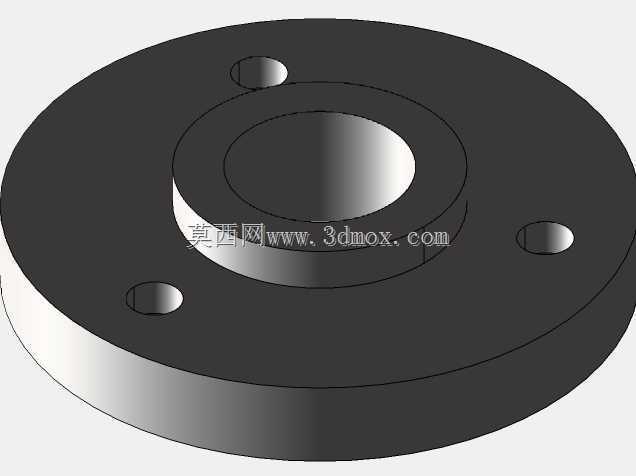

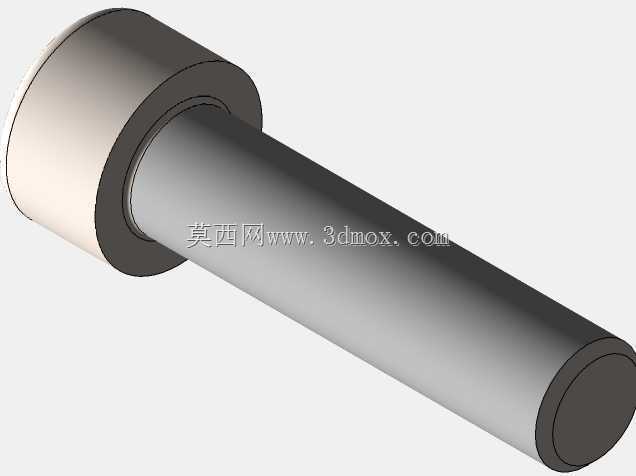

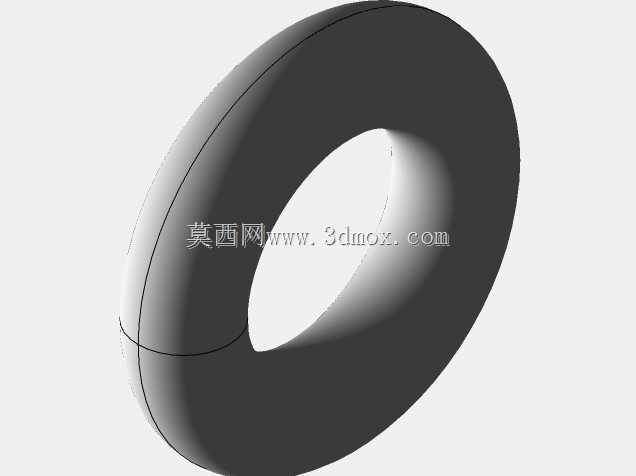

　　主筒体作为核心承压容腔，两端法兰端盖通过周向均布的紧固件和筒体对接，端盖外侧预留的多组接头接口，分别对应进气、排气以及压力检测通路，不同接口的接头造型做了区分，方便装配阶段快速识别管路走向。筒体和端盖之间设置了多层密封配合面，衔接位置的台阶轴肩既承担轴向定位作用，也为密封圈提供安装槽位；中间串联的变径杆段，一部分是活塞杆的延伸导向结构，另一部分是不同缸径段的过渡连接体，红色长杆段为外露的动力输出侧，末端同样配置法兰盘与外接头，可直接和外部负载工装对接。外形尺寸方面，整根缸体总成沿轴向延伸，径向最大轮廓集中在主筒体位置，两端法兰的外接圆直径略大于筒体，法兰上的安装孔位按圆周均匀排布，现场安装时可以通过法兰端面完成轴向固定，也能借助杆端接口和负载形成同轴连接；安装边界需要预留足够的轴向运动空间，活塞杆伸出方向不能和周边设备发生干涉，两侧气路接头还要留出管路弯折和扳手操作的余量。和普通低压气缸相比，这套结构的杆系分段更多，每一段衔接处都对应不同的功能：靠近筒体的位置设置了导向支撑段，用来约束活塞杆的径向跳动，避免高压推动时杆体出现偏磨；中间的叠装组件包含密封压盖、缓冲垫片和锁紧螺母，把高压腔内部的气体完全封止在筒体内，外露杆段表面做了光滑圆柱处理，减少往复运动时的摩擦阻力。在三维建模过程中，所有零件的同轴度约束都按实际装配逻辑设置，法兰端盖的孔位和接头螺纹位置一一对应，不同颜色的零件区分了缸体、端盖、杆轴、接头和密封组件，

　　拆解后可以直接看到内部气路的连通路径。针对高压工况的使用需求，缸体筒体的壁厚选取留足了安全余量，端盖和筒体的连接紧固件数量随承压等级提升而增加，保证五十巴压力下端面密封比压稳定；气路接头采用外螺纹加长结构，接入高压管路后可以通过螺母锁紧防松，避免设备运行振动导致接头漏气。这类缸体在测试台架场景中使用时，常配合高压储气罐、调压阀和压力传感器组成闭环加载系统，缸体输出的直线推力通过活塞杆传递到被测工件上，完成保压、压紧或者推力加载动作；在重型夹具场景中，缸体通常水平安装在夹具基座侧面，活塞杆前端连接压臂，高压气体通入后带动压臂快速锁紧工件，反应速度快且输出力稳定。结构上两端都设置法兰的设计，也让缸体支持双向安装固定，

　　既可以从筒体两端把总成架设在支撑座上，也可以单侧法兰固定、另一侧杆体悬空输出，适配不同设备的布局空间。建模时各零件的配合公差按气动元件的常规加工精度设定，筒体内壁和活塞的配合面、活塞杆和导向套的配合面都保留了合理间隙，既保证运动顺畅，也不会因为间隙过大造成内泄漏。外露的金属接头和杆端结构都做了圆角过渡，避免高压装配时应力集中，法兰盘的棱角位置也做了小倒角处理，符合机械零件的加工工艺要求。整组模型完整还原了高压气缸从承压筒体、密封连接到动力输出杆的全部结构，没有省略关键装配细节，结构工程师可以直接在此基础上调整缸径、行程或者接口规格，衍生出适配不同推力需求的高压气动执行组件，也可以作为气动系统选型时的结构参考，核对安装尺寸和连接方式是否符合现场布局。
