多工位径向旋转执行机构总成

　　这套径向多工位回转执行结构，最初是为小型环形工件的多工序同步加工工位设计的，在小五金件批量倒角、塑胶件周向钻孔、线束端子圆周压接这类需要工件在同一回转半径上依次切换作业位的产线场景里，这类结构能省去传统直线工位反复移栽、定位的辅助时间。现场调试时最先要核对的是周向八组筒状安装座的分度精度：相邻工位的中心夹角偏差如果超过0.2度，末端刀具或者压头对接时就会出现蹭边、对位偏移，建模阶段我们把每根筒座的安装止口和中心八角基体的配合面做了同轴度约束，所有径向筒座的轴线都交汇在整机回转中心的同一平面上，避免工位切换时出现径向窜动。

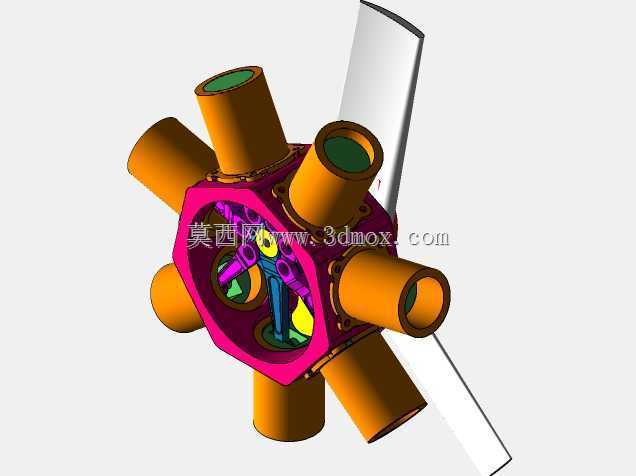

　　从结构布局来看，中心的八角形主基座是整个部件的承力核心，八根橙色筒状工位座沿基座周向均匀向外伸出，每根筒座内部预留了工装夹头、弹性顶紧销或者小型气动卡盘的安装空间，筒口的环形台阶面是工位外接作业端的定位基准，现场安装时可以根据加工工序的不同，在不同筒座上换装钻孔主轴、压装冲头、检测探头或者吸尘接头，单台机构就能集成最多八道不同工序，不需要在产线上排布多台独立专机，大幅缩减工位占地。基座正面敞开的腔体内布置了整套联动传动组件，不同颜色区分的拨叉、连杆、槽轮和定位凸轮全部在腔体内完成装配，外侧的洋红色端盖通过周向螺丝和基座锁紧，既可以把内部传动件完全封闭阻挡切削碎屑、粉尘进入啮合面，拆开端盖之后又能直接调整凸轮行程、更换磨损的拨叉销，日常维护不需要把整个机构从机架上拆下来。

　　两侧伸出的长条形安装支耳是整机和产线机架对接的固定边界，支耳上预留的沉头孔间距按照常规40系列工业铝型材的安装孔位做了匹配，安装时直接把支耳搭在型材横梁上穿入螺栓锁紧即可，不需要额外加工过渡连接板。整机的径向最大轮廓尺寸从最左侧筒座端面到最右侧筒座端面控制在四百毫米以内，轴向厚度不含外接驱动件不到一百八十毫米，在紧凑型桌面式专机里布置也不会和周边的送料轨道、出料滑槽发生空间干涉。设计初期我们曾考虑过把工位座做成圆形法兰盘布局，但八角形基体的每个平面都可以直接作为筒座的安装定位面，铣削加工时一次装夹就能完成八个面的粗精加工，相比圆形法兰找正分度的加工方式，零件的形位公差更容易保证，装配时筒座贴靠基座平面就能自然保证径向朝向，不需要反复打表调整角度。

　　内部传动采用槽轮加共轭凸轮的组合驱动逻辑，外部动力接入后，主轴每旋转一周，槽轮会带动整个八角基座精准转过一个工位，停顿阶段凸轮会同步顶紧对应工位内部的夹紧机构，让作业工位在刀具进给过程中完全锁止，不会因为切削反力出现工位偏转。腔体内不同色彩区分的零件在建模时就按运动副做了分组，干涉检查阶段重点验证了拨叉在全行程摆动时和腔体内壁、相邻传动件的间隙，最小安全间隙留到了1.5毫米，避免长期运行出现热胀卡滞。筒状工位座的壁厚按照承受最大五百牛径向切削反力做了校核，选用常规铝合金机加工即可满足刚度要求，量产时也可以采用压铸工艺成型降低零件成本。

　　在实际产线适配中，这套机构既可以水平安装作为回转工作台使用，也可以竖直吊装在机架顶板上，工位朝下对接下方的送料载具，两种安装姿态下内部的传动件润滑路径都做了预留，油槽从中心主轴位置延伸到每个转动铰接点，加注一次润滑脂可以满足长期运行需求。工位筒的内孔直径统一设计成标准规格，用户后续更换不同产品的工装时，只需要加工适配对应工件的内胀夹头，不需要改动主体结构，整套结构的互换性和拓展性都围绕多品种小批量生产的工位切换需求做了优化。
