航天器柔性格栅承载地板结构设计

　　这套格栅式承载地板面向航天器舱内安装场景开发，核心作用是在受限的舱段内部提供平整的人员行走、设备布设承载界面，同时兼顾发射段振动冲击缓冲、在轨服役阶段形变适配以及舱段对接时的界面兼容需求。和常规民用建筑地板、工业设备平台地板不同，航天场景下的地板结构对自重、刚度、冗余变形能力的约束极为苛刻，整套结构没有采用整块实心板材的设计思路，而是用多根平行排布的镂空承载肋条作为主要承力骨架，肋条之间预留均匀间隙，既可以大幅降低整体结构重量，也能为舱内线缆穿行、通风气流循环、设备安装固定预留充足的操作空间。

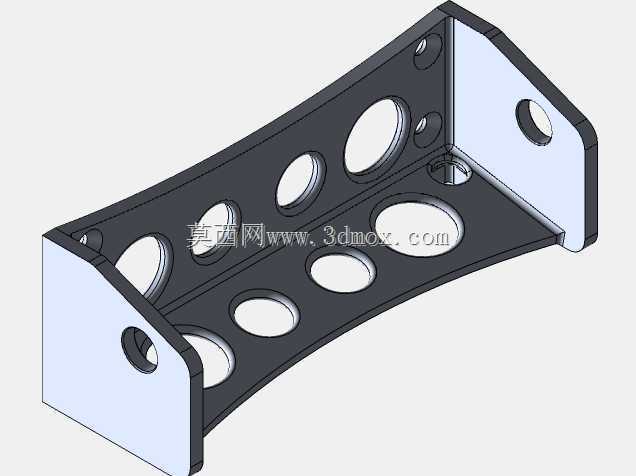

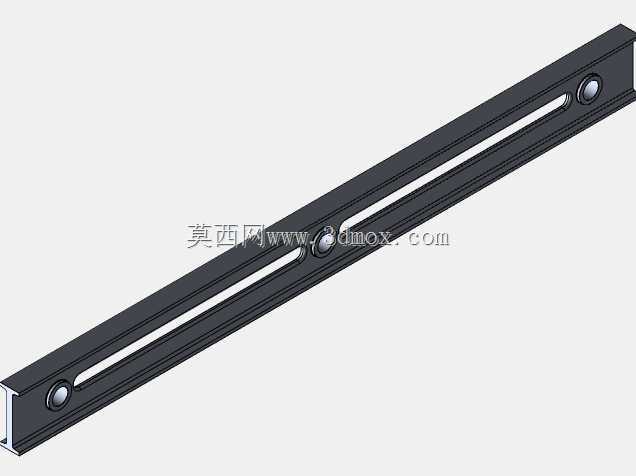

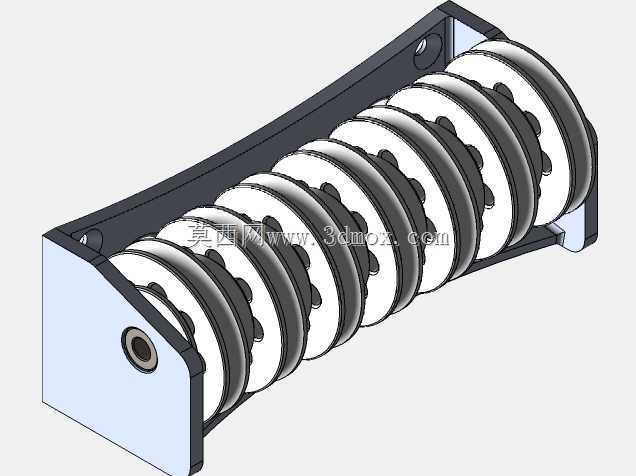

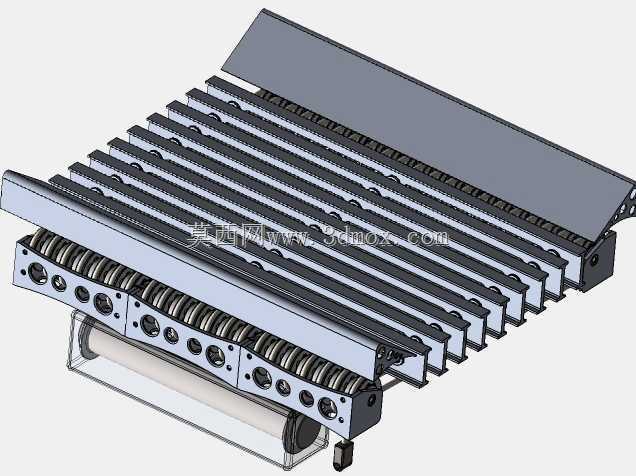

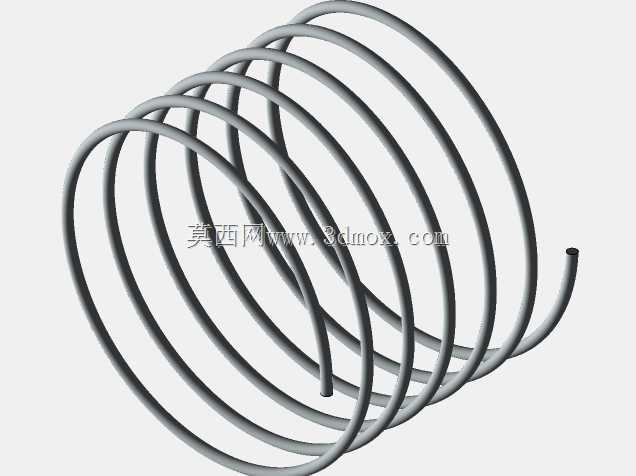

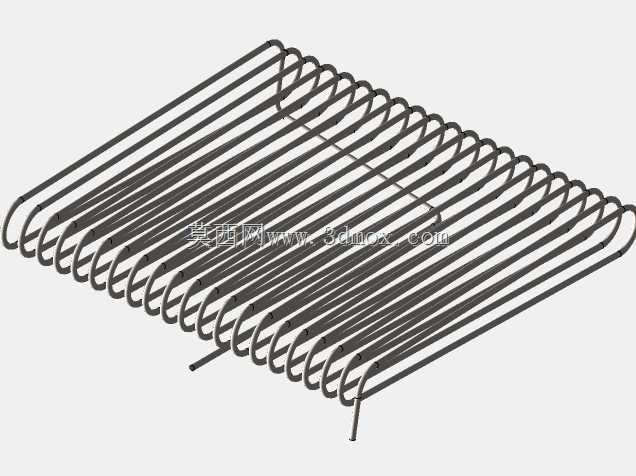

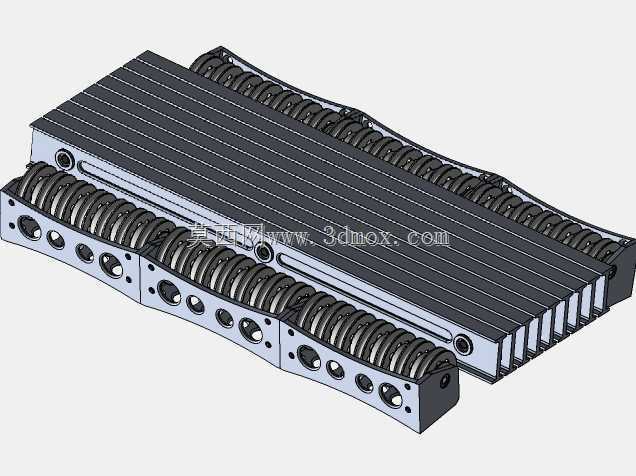

　　从结构布局来看，整套地板的主体承力部分由十余根等距排列的异型肋梁组成，每根肋梁的截面都做了折弯加强处理，肋身上均匀分布定位孔与减重孔，相邻肋梁之间通过侧向的连接卡位保持间距固定，避免受载后出现肋条偏移、错位的问题。地板的两侧设置了通长的边界安装梁，梁体上加工了阵列排布的安装孔位，一侧梁体内部集成了螺旋弹簧组与滚动支撑组件，这部分柔性机构是整套结构的核心设计点：当舱段在发射过程中承受轴向过载、或者在轨运行过程中舱体结构出现微小热形变时，弹簧组可以提供可控的轴向伸缩余量，滚动支撑则把形变过程中的滑动摩擦转化为滚动摩擦，避免刚性连接带来的应力集中，防止肋条因为强制形变出现屈曲、断裂。地板的一端设置了整块的侧向封板，封板和肋条端部做了贴合定位，既可以约束肋条的端部自由度，也能作为和相邻舱段对接时的基准贴合面，封板的厚度经过反复校核，在保证对接平面平面度要求的前提下，去除了所有非承力区域的多余材料。

　　实际安装过程中，这套地板的两侧边界梁可以直接和舱体内壁的预埋安装基座配合，梁体上的阵列孔位允许安装人员根据舱内实际布局微调地板的固定位置，不需要在舱体壁板上额外二次加工开孔，大幅降低舱体改装的工作量。地板下方预留的空腔可以布设舱内的管线、通风管路以及小型传感设备，肋条之间的间隙既可以作为管线的穿行通道，也能在人员踩踏、设备放置时提供防滑的摩擦力，避免在轨微重力环境下操作人员行走时出现打滑。和传统的刚性蜂窝地板相比，这种带柔性补偿的格栅结构在承受局部冲击载荷时，肋条可以通过微小的弯曲形变分散冲击力，集成的弹簧组件也能吸收一部分振动能量，不会像整块刚性板那样出现冲击载荷直接传递到舱体安装接口的问题。

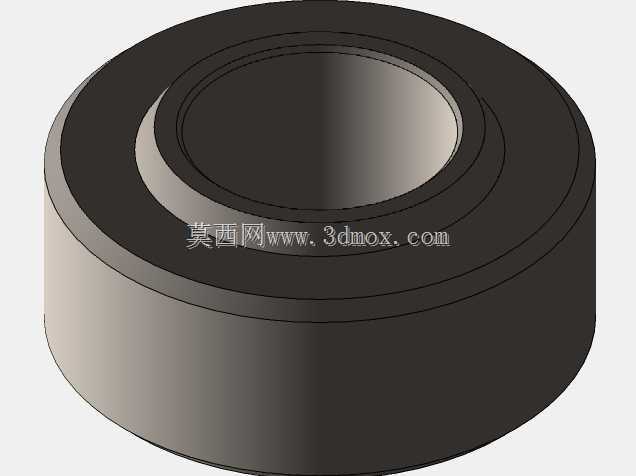

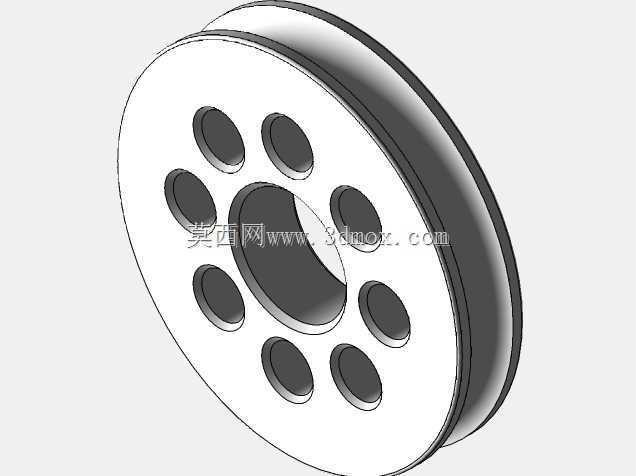

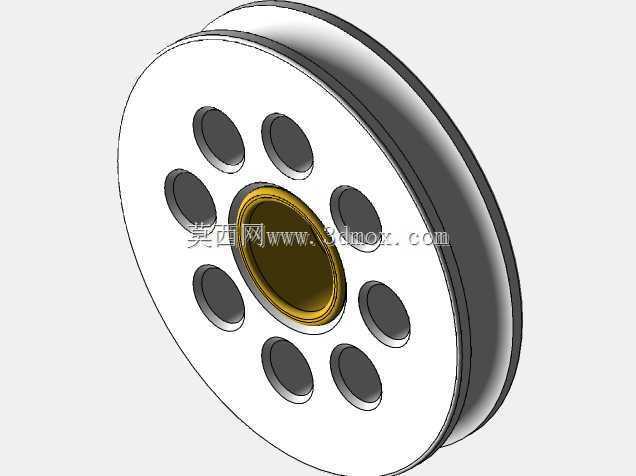

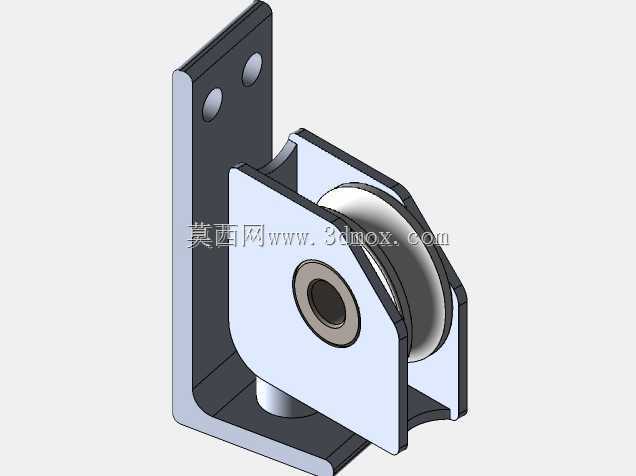

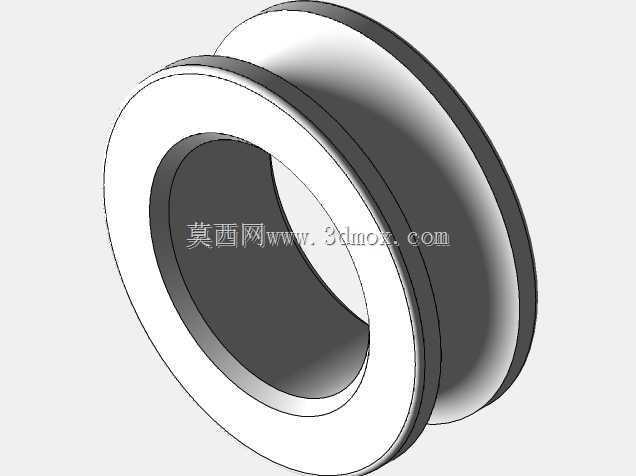

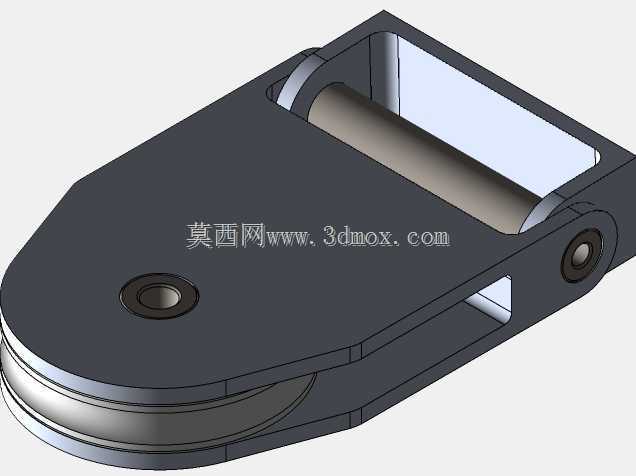

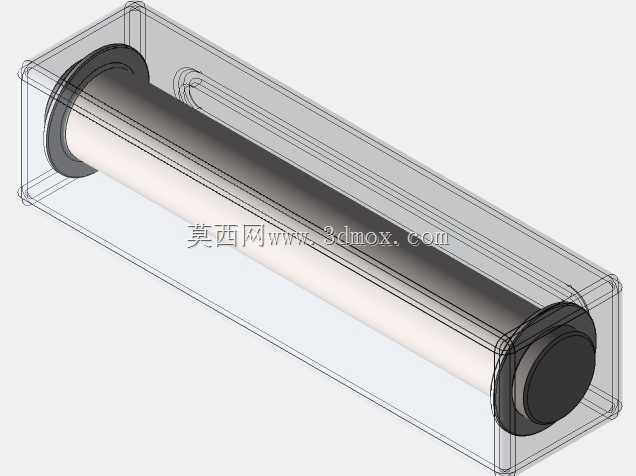

　　设计过程中首先要平衡的是刚度和重量的矛盾：如果肋条的壁厚过大，整体重量会超出航天载荷的重量配额，壁厚过小则会在人员踩踏、设备放置时出现过大的挠度，影响使用体验。因此每根肋条都采用了折边的截面形式，通过折弯成型的立面提升截面惯性矩，在不增加板材厚度的前提下大幅提升肋条的抗弯能力，肋身上的减重孔位置都避开了弯矩最大的跨中区域，孔边做了翻边处理进一步强化局部刚度。两侧的弹簧组件选型经过匹配，弹簧的刚度被设定在合理区间：既可以在承受发射过载时提供足够的支撑力，不会出现地板整体窜动，也能在舱体出现热胀冷缩形变时顺利压缩或者伸长，不会产生过大的附加反力。端部的滚动支撑组件采用了低阻力的滚轮结构，滚轮和导向面之间的间隙经过精确设定，既不会因为间隙过大出现地板晃动，也不会因为间隙过小在形变时出现卡滞。

　　从安装边界来看，整套地板的整体外轮廓和舱内的安装空间完全适配，两侧安装梁的宽度、端部封板的高度都严格匹配舱体的内部接口尺寸，所有突出于地板平面的结构都做了倒角处理，避免尖锐边角划伤操作人员或者刮蹭舱内设备。地板的上表面保持在同一基准平面，肋条的顶面平面度误差控制在很小的范围内，保证放置在地板上的设备不会出现倾斜，人员行走时也不会出现明显的高低差。这套结构除了应用在航天器舱内场景，其柔性格栅承载的设计思路也可以延伸到对重量、振动缓冲有要求的特种车辆舱室、机载设备平台等场景，通过调整肋条的间距、弹簧的刚度以及整体外形尺寸，就可以适配不同的安装空间和承载需求。建模过程中所有的配合面、安装孔位、运动组件的行程都做了完整的还原，柔性部件的运动路径没有出现干涉，相邻肋条在最大形变工况下也不会发生碰撞，整体结构的装配逻辑完全符合实际工程安装的流程，每一个零件的特征都对应实际加工的工艺要求，没有出现无法成型的冗余结构。
