板制遥控固定翼教练飞机结构

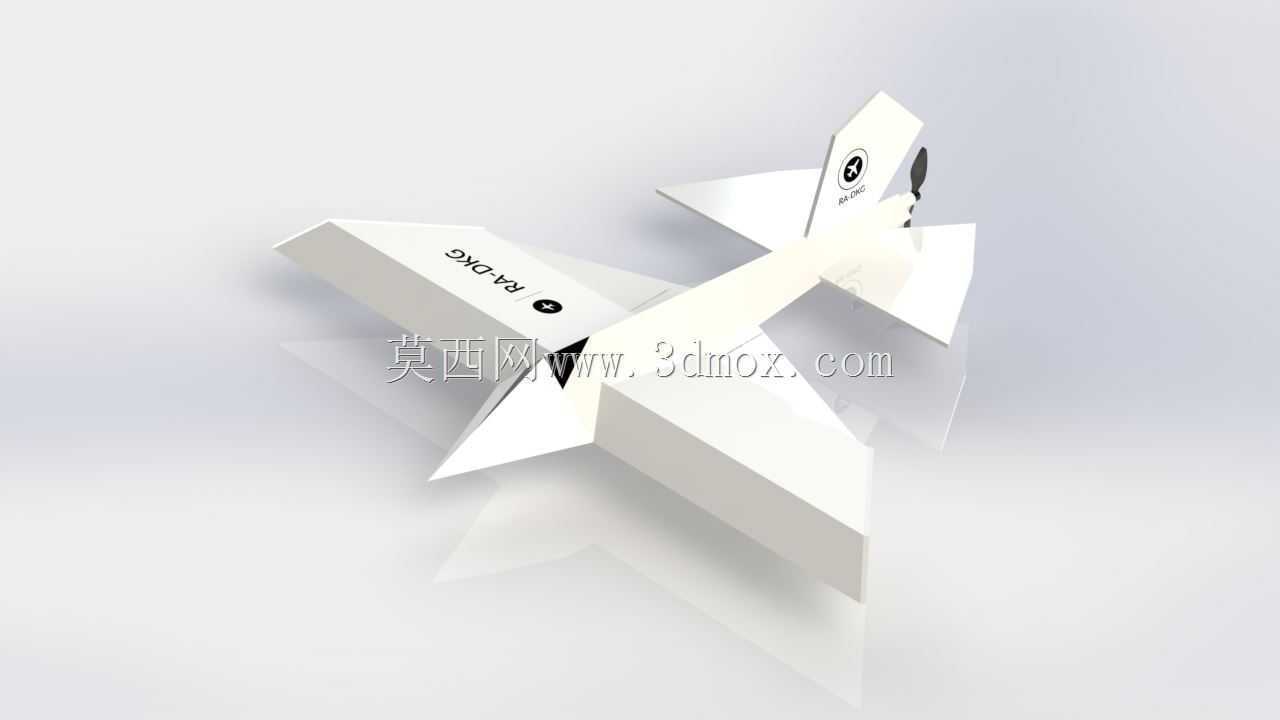

　　这套遥控固定翼飞机结构面向航模教学、低速飞行验证和小型电动飞行器试制场景，整体采用平直翼、常规尾翼和后置推进式动力布置，适合在校园创客空间、航模社团、轻型飞行器实验台以及个人制作工坊中使用。模型的核心价值不在于复杂曲面外观，而在于把机身、机翼、垂尾、平尾、动力安装位和起降维护空间拆分成容易理解、容易加工的板件结构，使结构设计人员能够直接围绕板材切割、粘接装配、3D打印补强和电子设备布置开展方案评估。

　　从实际用途看，该飞机可作为初级教练机用于基础飞行训练，也可作为低速气动布局验证载体，用于检验机翼上反角、尾翼力臂、重心范围和推进螺旋桨位置对飞行姿态的影响。整机外形以直线折面为主，机翼与机身之间没有复杂的翼身融合曲面，降低了模具、数控加工和手工修形的难度。对于需要快速制作样机的团队，这种设计能够减少曲面蒙皮成型工序，把更多精力放在重心配平、舵面间隙、动力推力线和结构刚度校核上。

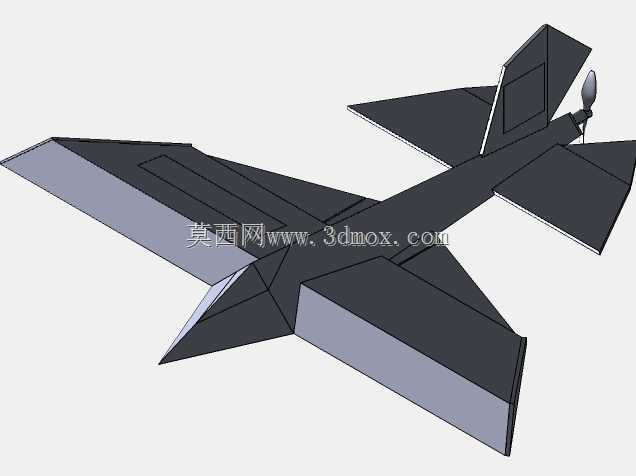

　　设计思路上，机身采用狭长板式承力主体，机头区域保留较轻的外形轮廓，中部用于布置电池、接收机、电调或飞控等设备，后部连接尾翼组件。机翼以大弦长、低速度构型为基础，翼面展开后能够提供较好的低速升力，适合起飞速度不高、滑跑距离较短的使用条件。机翼与机身的交接区域需要重点控制装配角度，尤其是翼面安装角和左右对称性；若两侧机翼存在高度差或后掠角偏差，滚转趋势会明显增加。模型中机翼外形简洁，便于在实际制作时通过定位槽、加强片或碳杆进行固定。

　　尾翼部分采用垂直安定面与水平安定面组合，垂尾上设置方向舵安装区域，平尾用于提供俯仰稳定。后置螺旋桨位于机身尾部附近，这种布置能减少机头螺旋桨对前起落架和地面异物的干扰，也使机头外形更容易保持简洁。推进式动力在板机上应用时，需要特别关注电机座与机身尾部的连接刚度，因为推力反复作用会使薄板连接区产生松动；工程处理上可在电机座周围增加局部夹层、打印支座或金属紧固件，并让推力线相对机身轴线保持合理角度，避免起飞时出现明显抬头或低头力矩。

　　外形尺寸边界方面，该类板制固定翼的翼展、机身长度和尾翼高度都应围绕运输、加工和飞行场地共同确定。板材零件展开后应尽量适应常见切割幅面，机身侧板、机翼肋位或整片翼面在排版时要减少超宽件；装配完成后，机翼外伸范围决定了桌面存放和户外携带所需空间，尾翼高度则影响起降时尾部擦地风险。起落架若按实机配置，需要在前轮或主轮位置预留安装孔和补强区；若采用手抛起飞，则机腹下方应保留耐磨接触面，避免降落滑行时撕裂板材边缘。

　　结构细节上，机身内部不应只追求外观封闭，还要为电池拆装、舵机拉杆、电调散热和线缆走向留出通道。电池舱位置宜靠近机翼前缘下方，以便通过前后移动电池调整重心；舵机可嵌入机翼或机身板件内，安装面周围需增加局部厚度。舵面转动区域要保留均匀间隙，铰链线应平直，拉杆走向尽量短且避免大角度弯折。对于3D打印制作，机身接头、电机座、舵机座和起落架座是优先打印的承载件；对于板材制作，承力拐角处应避免单纯依靠胶层，可通过三角加强块、插接槽和双面夹持板提高可靠性。

　　在飞行功能上，这种构型强调低速稳定性和易修复性。平直翼带来较好的升力线性，常规尾翼使俯仰和偏航控制逻辑直观，适合训练操作者理解副翼、升降舵、方向舵与油门的配合。飞机坠地后，机翼尖端、尾翼前缘和螺旋桨区域通常是易损部位，设计时可将这些部位做成可替换件，机身主承力段则保持连续。维修时只需更换局部板件或打印支座，不必重做整架飞机。

　　从建模角度看，几何搭建应优先保证装配关系准确：机翼左右镜像、尾翼对称面、机身中心线、电机轴线和舵面旋转轴都需要明确约束。板材厚度要在零件切口和搭接槽中体现，不能只按外观面建模；否则进入切割或打印阶段后会出现装配干涉。线缆和电子设备虽然不一定要完整建模，但在结构评审时应按真实尺寸占位，避免电池舱过窄、接收机难以固定或电调散热被封闭。

　　整体而言，该遥控飞机结构把简易板机、教练飞行和快速制造结合在一起，既适合作为航模结构设计案例，也适合作为轻型电动固定翼的制作蓝本。工程实现时应围绕重心、推力线、舵面间隙、板材连接刚度和维护拆装五个方面反复校核，使外观简洁的折面造型同时具备稳定飞行、容易加工和便于维修的实际价值。
