复古螺旋桨轻型运动飞机整机结构

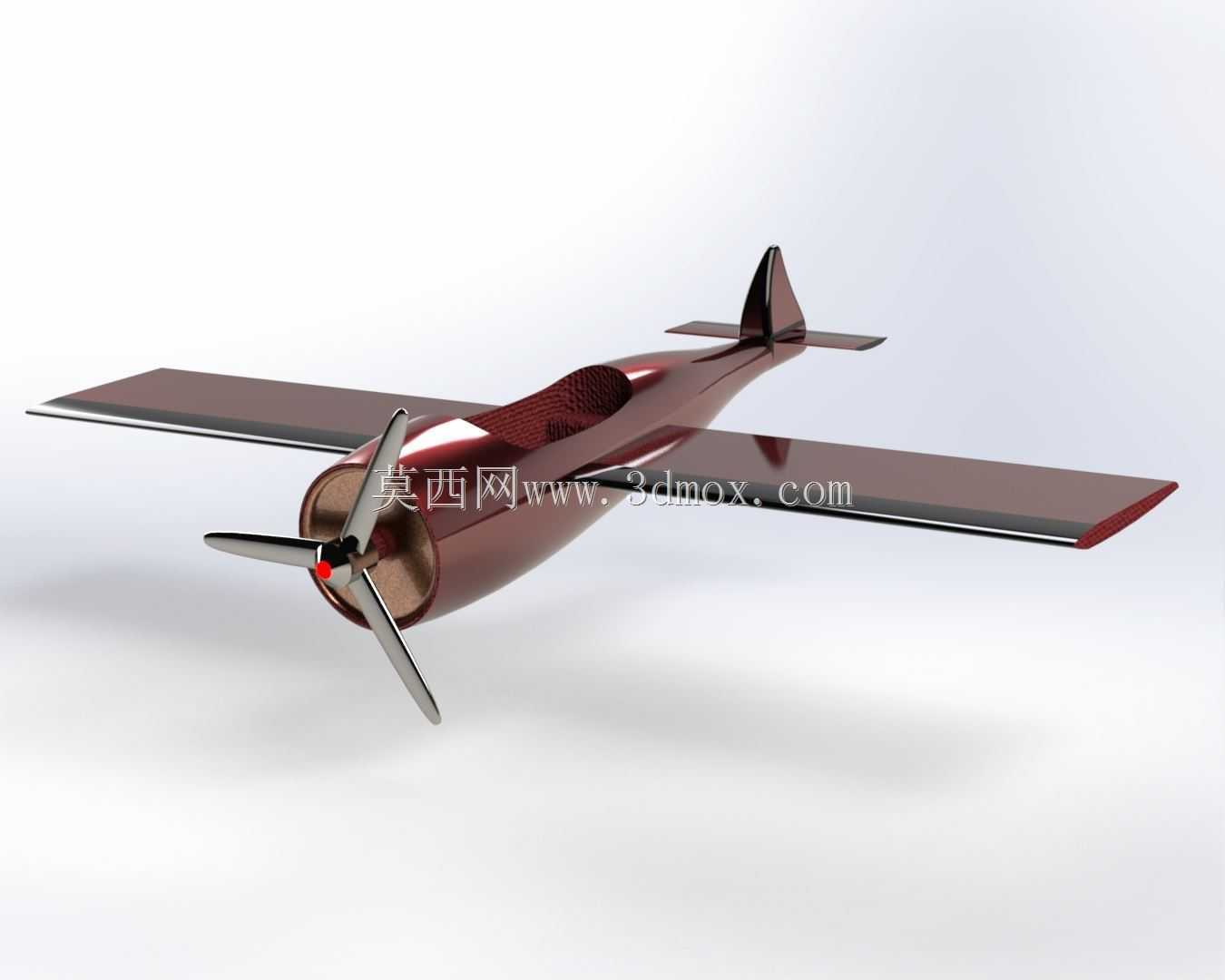

　　这套轻型螺旋桨飞机结构以单座低速运动飞行为主要对象，整机采用前置动力、平直机翼、常规尾翼的布局，适合用于航空原理展示、教学演示、外观方案验证以及小型飞行器结构拆解分析。模型对机身、机翼、尾翼、螺旋桨、座舱区域和起落支撑关系进行了完整表达，能够帮助结构设计人员从三维空间中理解各部件之间的相对位置、气动外形过渡以及装配边界。

　　从实际用途看，这类飞机并不追求大型运输机的载重能力，而是强调低速飞行、短距起降、维护便利和外形简洁。前置螺旋桨负责提供拉力，机身沿纵向布置动力段、座舱段和尾梁段；平直机翼能够在较低速度下提供稳定升力，适合教学、休闲飞行、航空科普展示和概念样机评审。尾翼部分由垂直安定面、水平安定面及对应操纵面组成，主要承担航向与俯仰稳定作用。设计时需要让机翼、机身和尾翼的力流传递路径清晰，避免外观造型与内部支撑结构脱节。

　　外形处理上，机头段围绕动力安装空间形成圆润收缩的整流外形，螺旋桨位于最前端，桨叶旋转平面与机身轴线保持垂直。机身从中部座舱位置向后逐渐收窄，既减少迎风面积，也为尾翼提供较长力臂。机翼采用低单翼或中单翼视觉比例，翼展相对机身长度较大，翼面厚度沿展向逐步变化，翼尖处做收束处理，以兼顾低速升阻特性和结构刚度。座舱区域保留人员乘坐与视野开口，外形曲面连续，便于后续在详细设计中加入座椅、仪表、操纵杆和安全约束等内部构件。

　　结构建模时，机翼与机身的连接区域是重点。机翼根部需要承受升力、弯矩和扭转载荷，三维外形中应明确翼根贴合面、前后梁位置以及蒙皮分块边界。若用于工程深化，可在机翼内部布置主梁、翼肋、蒙皮和接头，将外部曲面转化为可制造的板件或复合材料铺层结构。机身侧面与机翼相交处应保持曲面过渡自然，避免出现尖角、干涉或厚度突变；对于教学模型，则可通过半剖或透明化方式展示翼梁穿过机身下部的传力路线。

　　尾翼设计关注安定面与机身尾梁的连接。垂直尾翼位于机身末端上方，水平尾翼左右对称布置，二者与机翼之间需要预留足够的气动间距，防止螺旋桨滑流和机翼尾流对操纵稳定性产生不利影响。尾梁截面从座舱后方向尾部逐步减小，既能减轻结构重量，也能提高尾部构件的布置紧凑性。操纵面铰链线、安定面安装面和尾轮支撑位置在模型中应保持明确，便于后续进行运动机构或舵机拉杆的细化。

　　动力段的建模重点在于螺旋桨、整流罩和机身轴线的协调。螺旋桨叶片具有扭转和翼型特征，根部较宽、叶尖较薄，旋转时不能与机头罩、地面或起落架发生干涉。机头罩需要为动力装置、桨毂和紧固件预留安装空间，外形应沿来流方向平滑收敛。起落架虽然在外观图中表现较简化，但实际设计必须校核地面停放、滑跑和轻微着陆状态下的轮胎位置、支柱高度以及机头擦地角。机翼离地高度、螺旋桨直径和主轮距共同决定地面操作安全性，轮距过窄会降低转弯稳定性，支柱过短则可能导致螺旋桨触地。

　　尺寸边界方面，整机装配需围绕翼展、机长、机高、螺旋桨直径和尾翼展长建立控制骨架。机翼左右件应关于机身纵轴对称，水平尾翼同样需要保证左右安装角一致；机身轴线、螺旋桨轴线和推力线应重合或按设计要求形成小角度偏置。座舱开口不能削弱机身主要承力区域，若采用薄壁壳体思路，需要在开口周边增加框、桁条或局部加强结构。模型曲面搭建可先建立机身中线、翼型基准线和尾翼定位面，再通过放样、拉伸、修剪和缝合形成连续外壳，最后检查相邻零件之间的间隙与重合面。

　　在应用场景上，该结构既可作为航空类课程中的固定翼飞机认知模型，也可作为轻型飞机外观方案、复合材料样件制作、3D打印验证件和虚拟展示素材。对机械设计人员而言，建模时不应只关注外观流线，还需要同步考虑部件拆分、装配顺序、维护开口、重心范围和地面安全边界。通过把气动外形、承力路径、安装空间和运动干涉检查结合起来，三维模型才能从单纯的视觉展示转化为具备工程参考价值的飞行器结构方案。
