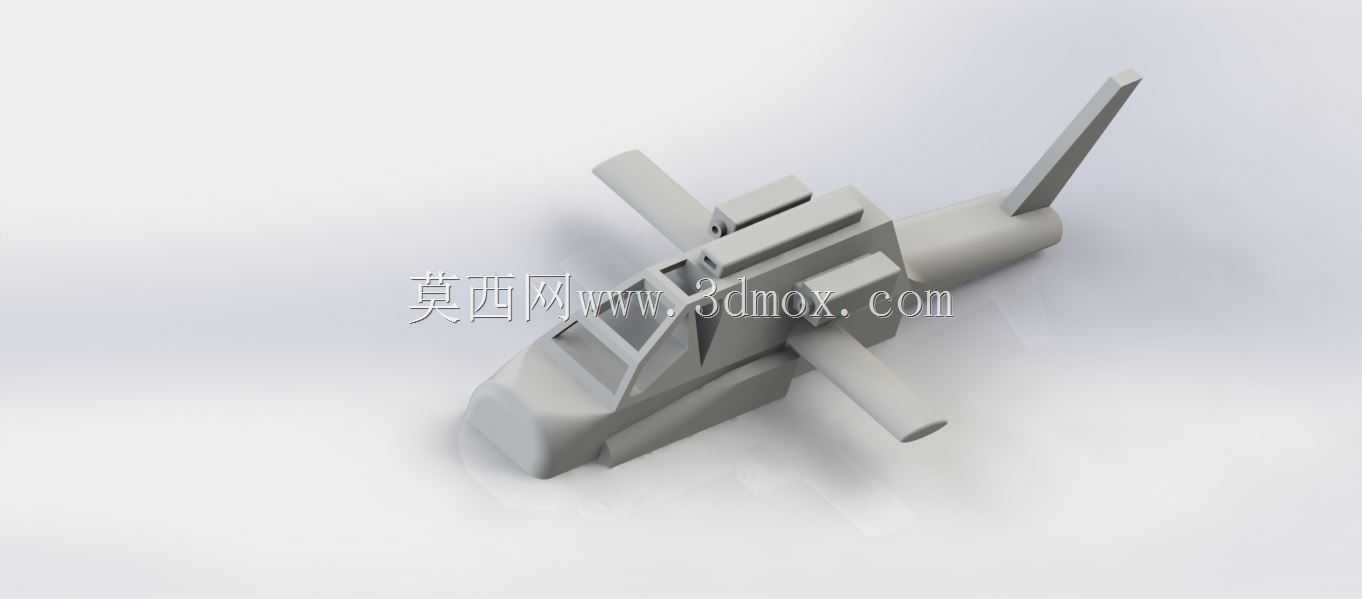

简易阿帕奇武装直升机简化结构造型

　　该造型围绕轻型武装直升机的外观识别特征进行简化表达，重点保留纵列式座舱、短翼武器挂点、尾梁、尾桨支撑以及主旋翼布置关系，适合用于飞行器结构认知、教学演示、概念方案推敲和三维装配练习。实际工程中，武装直升机承担低空侦察、火力支援、目标打击和战术机动等任务，机体设计需要在气动效率、结构重量、武器挂载、维护可达性和飞行稳定性之间取得平衡。本模型并未追求复杂曲面和内部系统的完整还原，而是通过块状机身、平直短翼、细长尾梁和外露旋翼轴等几何关系，快速建立直升机总体布局。

　　从使用场景看，这类简化模型可放在装备展示、航空科普、课堂作业、方案评审前期或虚拟场景布置中使用。它不承担真实制造图纸的作用，但能够帮助设计者梳理直升机外部轮廓与主要部件的相对位置：机头段采用收窄形态，便于形成前向观察和武器瞄准区域；座舱区域通过阶梯式块体表现前后乘员位置；机身中部为主承力和设备布置空间，两侧短翼用于外挂武器或副油箱；尾梁向后延伸，末端设置垂尾和尾桨方向结构，用于平衡主旋翼扭矩并保持航向稳定。

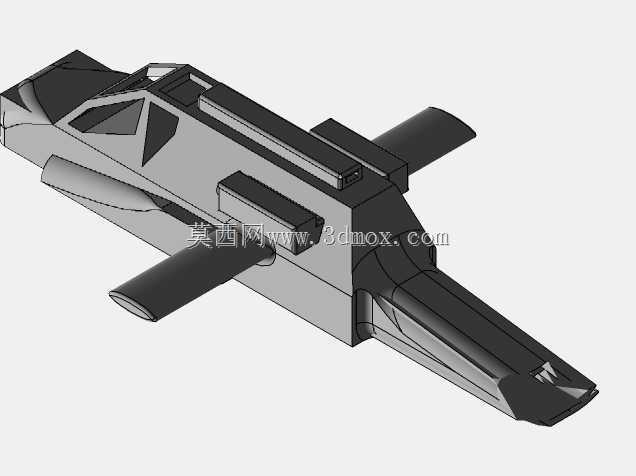

　　建模思路上，作品以基础实体特征为主，先确定机身中轴线和总体长度，再沿轴线布置机头、座舱、发动机舱、短翼、尾梁和尾翼。机身没有采用高复杂度蒙皮曲面，而是用多段棱柱和倒角体块概括，这种处理方式降低了特征数量，也让初学者能够清楚看到各部件之间的层级关系。短翼从机身中部侧向伸出，翼下挂架位置以简化圆柱和块状件表示，能够传达武装直升机外挂载荷的布置逻辑。主旋翼和尾桨区域采用杆状、片状几何表达，虽然未细化桨叶翼型，但保留了旋翼飞行器最关键的视觉与结构特征。

　　外形边界方面，整机沿纵向展开，机头至尾桨形成较长轴线，主旋翼安装位置位于机身重心附近，这与真实直升机通过旋翼拉力中心接近重心来改善姿态控制的设计原则一致。短翼向左右扩展，构成最大横向轮廓；尾梁高度逐渐收束，尾翼向上伸出，形成尾部垂直安定面。布置这些结构时，需要关注旋翼旋转半径与机身、短翼、尾梁之间的干涉关系，即使在简化模型中，也应保证主旋翼桨叶扫掠区域不与短翼外挂物发生碰撞，尾桨旋转区域与尾梁、垂尾之间保留合理间隙。

　　结构功能上，直升机与固定翼飞机的差异在于旋翼系统同时提供升力、推进力和姿态控制力。模型中主旋翼位于机身上方，尾梁末端设置抗扭矩结构，这种布局对应单旋翼带尾桨直升机的典型形式。短翼并非主要升力面，在高速飞行时可分担部分升力，更重要的是提供武器挂装空间。机头和机身下部的块面可用于布置传感器、航电设备或机炮区域；机身两侧的凸起结构可理解为发动机舱、设备舱或维护口盖的简化表达。

　　在三维设计过程中，该类模型适合练习基准面建立、对称建模、实体拉伸、切除、倒角、阵列和部件装配。机身可按左右对称方式构建，短翼和挂架采用镜像装配，旋翼零件则围绕主轴进行周向布置。若后续深化，可在现有体块基础上增加曲面蒙皮、桨叶翼型、起落架、座舱玻璃、武器挂架、发动机进气口和尾桨传动舱等细节；若用于仿真或展示，也可继续补充材质分层，将机身、旋翼、玻璃、武器挂点和金属结构区分开，以便渲染时表现不同表面质感。

　　安装与配合边界主要体现在旋翼轴、短翼连接面和尾梁对接面上。主旋翼轴应与机身竖直基准保持明确配合关系，旋翼桨毂位于轴顶，桨叶绕桨毂均匀分布；短翼根部需要与机身侧面形成稳定连接，挂架沿短翼下方布置，避免超出旋翼扫掠范围；尾梁与机身中段对接时应保持轴线连续，尾桨轴线通常与主旋翼旋转平面形成适当空间关系，用于产生抵消扭矩的侧向力。对于教学或结构练习而言，这些配合关系比单纯外观相似更有价值，因为它们能够反映直升机总体设计中的基本工程约束。

　　整体来看，该作品以较少几何元素传达阿帕奇武装直升机的主要形态，结构分区清晰，部件识别度较高。它适合作为飞行器外观建模的基础案例，也可作为进一步细化航空装备模型的起点。通过观察机身、短翼、旋翼和尾梁之间的位置关系，设计者能够理解低空作战飞行器在布局上为何强调重心控制、旋翼安全半径、武器挂载空间和尾部航向稳定，从而在后续复杂模型设计中更好地把握外形与功能之间的联系。
