四旋翼碳纤维机架无人机结构设计

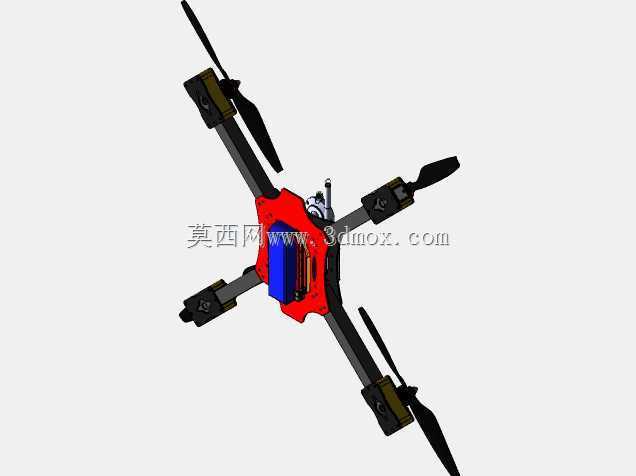

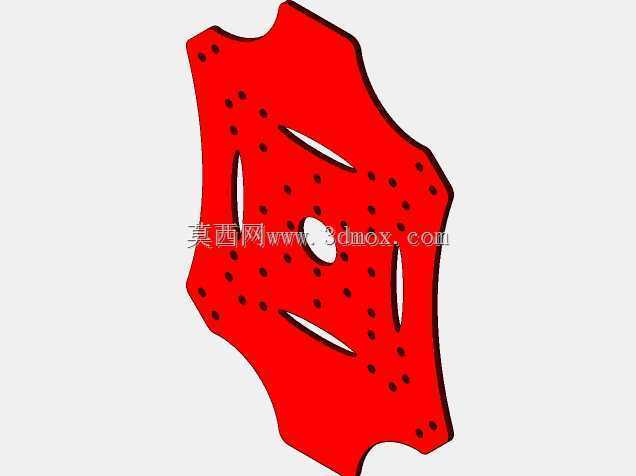

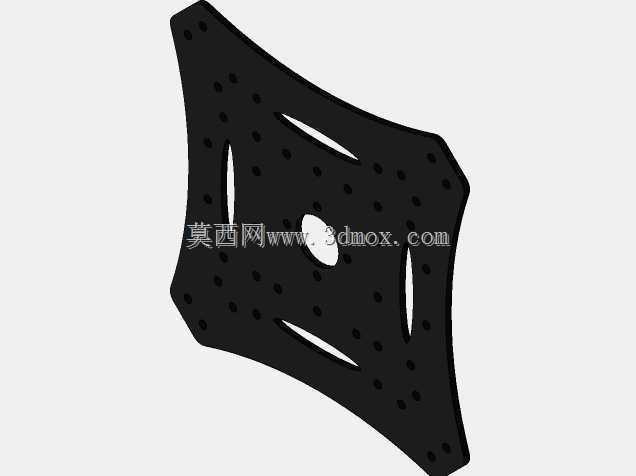

　　这套四旋翼飞行平台的机架展开对角轴距控制在540mm量级，属于中型便携多旋翼的常用尺寸区间，整体采用X型交叉臂布局，四条机臂从中心载荷舱向四个对角方向延伸，末端各自布置一套动力单元，旋翼旋转平面在空间上互不干涉，相邻螺旋桨的叶尖安全间隙经过校核，在满油门工况下桨叶形变后仍保留足够余量，不会出现打桨风险。中心主体区域采用红色异形承力板作为核心安装基座，板面预留了飞控板、电调、导航模块、电池挂载的多处安装孔位，孔位间距兼容主流飞控的标准安装规格，电池舱采用侧向快拆结构，蓝色电池包从机身侧部推入即可锁定，更换电池时无需拆解上部航电设备，外场作业补给效率更高。机臂部分选用碳纤维管材作为主承力构件，碳管本身的比强度远高于同规格铝合金管材，

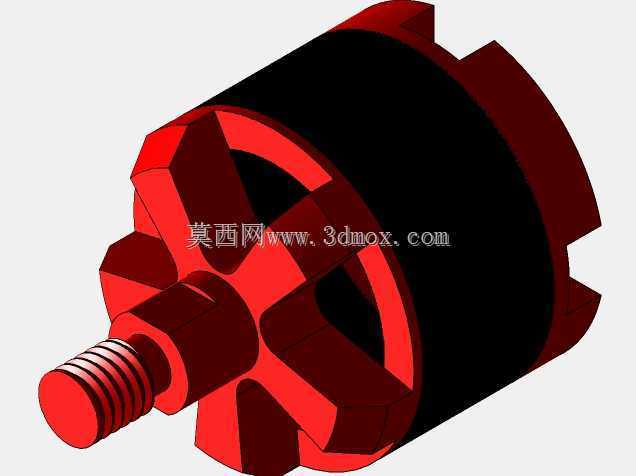

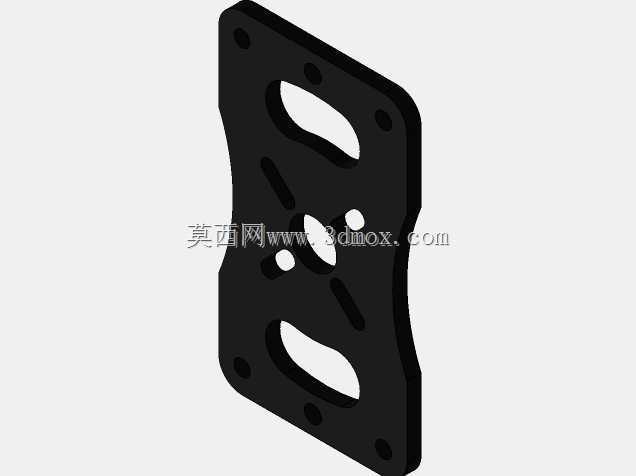

　　在承受旋翼升力与机动飞行弯矩的同时，能把整机空重控制在较低水平，臂身和中心板的连接位置采用夹块式锁紧结构，既可以保证机臂的装配同轴度，也支持将机臂向内折叠收纳，缩小运输状态下的外包装尺寸。末端动力座集成了电机安装法兰与螺旋桨夹持位，电机座的安装面经过平面度处理，保证电机输出轴和机臂轴线垂直，避免动力输出出现偏角带来的额外振动。这套飞行平台的实际适用场景覆盖低空航拍摄影、小范围场地测绘、线路巡检、应急通信中继等领域，540mm的轴距刚好可以在抗风能力和便携性之间取得平衡：相比更小轴距的迷你机型，它可以搭载更大尺寸的桨叶与更高容量的电池，留空时间更长，在三四级风场下仍能保持稳定的姿态悬停；相比大轴距的行业重载机型，

　　它可以直接装入常规便携背包，作业人员单人即可完成携带、展开、起飞的全流程，不需要专用运输车辆转运。结构设计阶段优先考虑了振动传递路径的控制，电机运转产生的高频振动先通过机臂碳管的阻尼特性初步衰减，中心板和航电舱之间还预留了减震阻尼件的安装空间，飞控、IMU这类对振动敏感的器件可以通过减震球悬浮安装，避免旋翼振动耦合到惯性测量单元引发姿态解算偏差。整机的布线沿着机臂内部中空通道走线，电调到电机的三相线缆、机臂端的信号线路都隐藏在碳管内部，既减少了外露线缆带来的气动阻力，也避免低空飞行时线缆被树枝等障碍物勾挂。机架中心的上部预留了通用设备挂载接口，可以根据任务需求更换可见光相机、红外热成像仪、小型喊话器或者光纤通信模块，

　　不同任务载荷的安装孔位做了兼容设计，不需要二次打孔修改机架结构。起落支撑部分没有采用额外的高大脚架，而是利用机臂末端的动力座下部凸起作为临时支撑，起飞降落时机身核心航电和挂载设备不会直接接触地面，同时降低了整机的正面风阻。从装配逻辑来看，整个机架的零件数量很少，中心承力板、四根机臂、四个电机座、电池锁扣这几个核心部件都可以快速拆分，维护时如果某一根机臂发生碰撞损坏，只需要单独更换对应臂段，不需要报废整个机架，大幅降低了外场作业的维护成本。旋翼的转向配置采用相邻旋翼反向旋转的标准布局，两组顺时针、两组逆时针旋翼的反扭矩可以互相抵消，飞控调节不同电机的转速差即可完成俯仰、横滚、偏航三个轴向的姿态控制，动力匹配阶段预留了足够的推力裕度，整机满载起飞时总推力可以达到起飞重量的两倍以上，满足快速爬升、抗风机动的动力需求。
