竞速穿越机GPS模块防护固定座

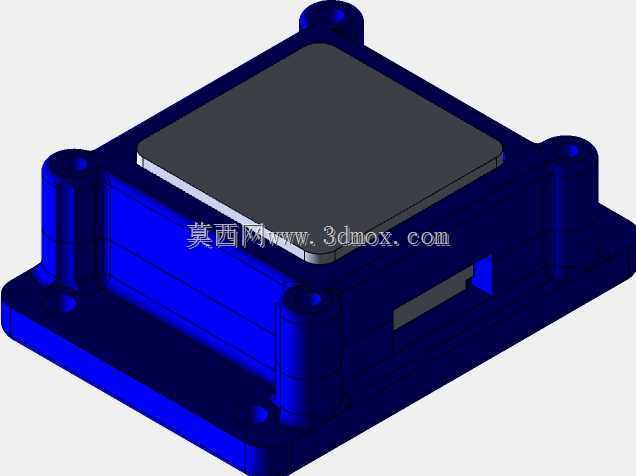

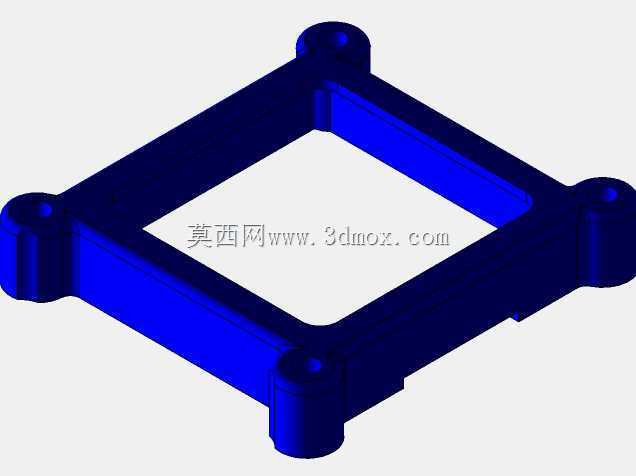

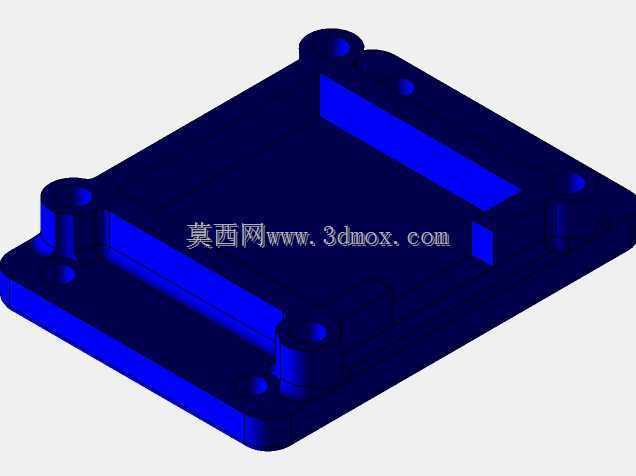

　　这套结构件面向小型多旋翼无人飞行器的机载导航模块安装场景，核心作用是把方形GPS定位模组可靠约束在飞控机架上方的开阔位置，同时隔绝飞行过程中的振动冲击，避免模块在高速机动、炸机磕碰或者雨水扬尘侵袭下出现移位、引脚松脱的问题。做这类支架设计的时候，首先要平衡三个互相牵制的约束：一是GPS模块本身需要尽可能远离电调、图传、动力电机这类强电磁干扰源，安装高度要抬升到机架上层无遮挡的区域，保证陶瓷天线朝上能直接接收卫星信号；二是穿越机整机对重量极其敏感，每多一克无效结构都会拖累推重比和续航，所以支架不能做成实心封闭盒，要在保证安装刚性的前提下尽可能挖空减重；三是竞速飞行中炸机概率很高，支架要在吸收冲击的同时，避免硬脆结构断裂后碎片刮伤GPS模组的电路板。从结构布局来看，底座采用四边带围边的托槽形式，内轮廓尺寸完全匹配主流RDQ系列GPS模块的方形外边界，围边高度刚好卡住模块的侧边，模块从上方滑入或者直接压入之后，四周的侧向间隙控制在很小的范围，不会出现横向窜动，托槽底部预留了对应的避让空间，不会挤压模块背面的焊点和外接插针。托槽的其中一个侧壁开出了规整的矩形走线缺口，GPS模块的供电线、串口通讯线可以从这个缺口顺向引出，直接沿机架立柱走线到飞控端口，不用把线缆硬压在模块和支架之间，既避免线材被夹破绝缘层，也让整机布线更整齐，减少走线拉扯到模块焊点的风险。四个角位向上延伸出带通孔的圆柱安装柱，

　　柱体的高度把GPS模块的顶面抬升到支架安装基准面以上，柱中心的通孔适配穿越机常用的M2或者M2.5自攻螺丝、减震橡胶钉，安装柱的根部做了圆弧过渡加强，避免炸机侧向冲击的时候柱体从底板根部直接断裂。四个安装柱的孔位间距完全匹配标准竞速穿越机飞控塔的顶层安装孔位，不需要额外在碳纤机架板上重新打孔，直接替换原有飞控塔的顶层减震柱就可以完成装配，安装边界和现有主流五寸、三寸穿越机的飞控堆叠尺寸完全兼容，不会和旁边的图传发射模块、接收机天线产生干涉。材质选型上这类支架一般采用尼龙或者TPU柔性耗材通过3D打印加工，蓝色的主体结构选用韧性较好的打印材料，日常飞行的高频振动可以通过柱体和底板的微形变被滤除，

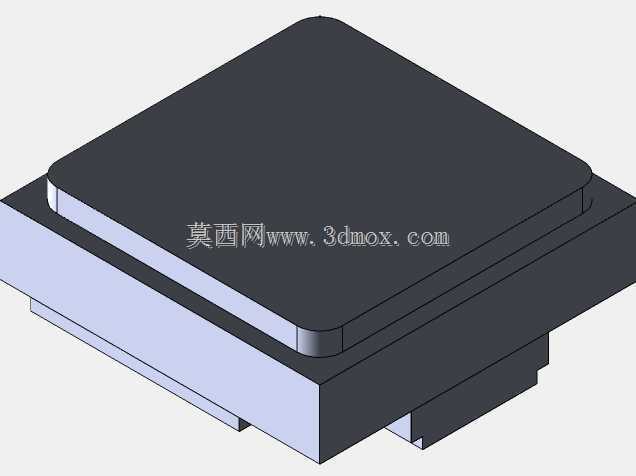

　　不会把电机转动的振动直接传递到GPS模块的MEMS芯片和天线上，避免卫星定位出现漂移、定点悬停精度下降的问题；托槽内部承托模块的区域做了局部加厚，保证模块压入之后不会因为底板形变出现凹陷，模块顶面和围边顶部保留微小的高度差，模块贴装的陶瓷天线完全露出，没有金属或者塑料遮挡，不会影响卫星信号的接收灵敏度。实际装机测试的时候，这套支架的安装逻辑完全适配竞速远航穿越机的使用需求：飞手做高速翻滚、大油门冲刺动作时，模块在围边内没有任何松动，走线缺口处的线缆可以用小扎带固定在支架侧边，大幅度机动下线缆不会甩到旋转的螺旋桨上；遇到轻度炸机时，柔性的支架柱体会先产生形变卸力，不会把冲击力直接传导到GPS模块的陶瓷天线，

　　很多时候炸机后支架哪怕出现轻微变形，模块本身也不会损坏，更换支架的成本远低于更换导航模块。和市面上常见的双面胶粘贴、扎带捆绑的固定方式相比，这种一体化围边支架的定位重复精度更高，每次拆装模块之后模块的朝向和位置都保持一致，飞控里的罗盘方位校准参数不会因为模块移位出现偏差，减少外场起飞前的校准流程。设计过程中也特意规避了几个常见的不合理结构：没有在GPS天线正上方设计任何加强筋或者遮挡结构，保证信号接收方向完全无遮挡；安装柱的壁厚没有做的过厚，在保证抗冲击强度的前提下把整体打印耗材用量压到最低，整机额外增加的重量控制在极小范围；走线缺口的边缘做了圆角处理，不会在飞行振动过程中割破线材的外皮；所有和模块接触的棱边都做了小倒角，模块压入取出的时候不会刮伤模块外壳的丝印和电路板边缘。整个结构的建模过程完全按照实际装机的装配顺序做干涉检查：先匹配GPS模块的外轮廓尺寸绘制托槽内腔，再根据飞控塔的安装孔距定位四个角的安装柱，之后开出侧边的走线槽，最后在所有应力集中的根部位置添加圆角，整个零件没有复杂的倒扣结构，不管是FDM3D打印还是小规模注塑加工都可以直接生产，不需要额外做抽芯或者复杂工装，打印的时候不需要添加支撑，平台附着面平整，成型之后几乎不需要后处理就可以直接装机使用。
