一字柄红塑防滑手动螺丝刀结构

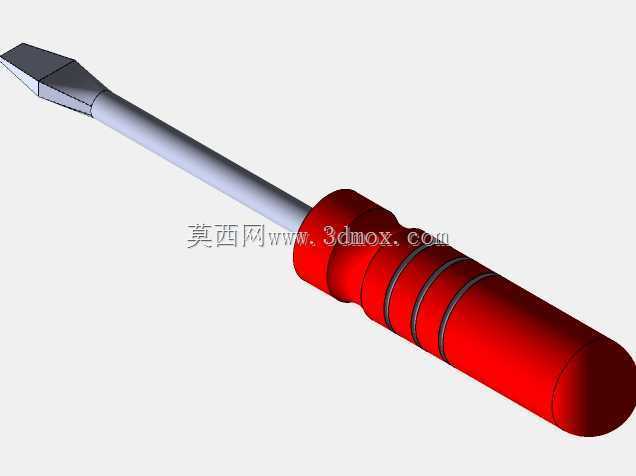

　　该手动旋具的整体构型围绕日常装配、设备检修与小批量拆装作业展开，批头采用一字平口形式，适配常见一字槽螺钉，在电控柜接线端子紧固、普通五金件拆装、教学实训以及简易机械维护场景中都有较高使用频率。模型将金属杆身与握持手柄分开表达，杆部从手柄前端同轴伸出，末端过渡为扁平楔形工作端，刃口宽度与杆径比例符合常规小号螺丝刀的视觉关系，能够用于说明旋具受力传递路径：扭矩由手柄外圆输入，经金属杆传导至批头，再作用于螺钉槽口。

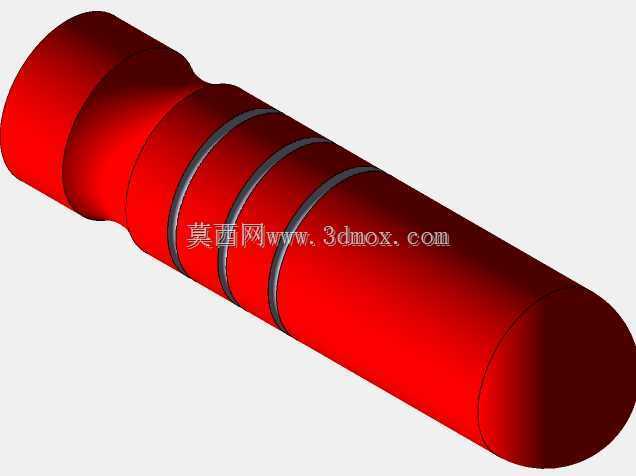

　　手柄部分采用红色圆柱握把造型，表面设置多道环形凹槽，既形成视觉分区，也对应实际产品中增加摩擦、改善手指抓握稳定性的设计思路。靠近杆身的位置有直径稍大的过渡段，可承担手柄与金属杆之间的限位和衔接作用；前端浅色圆形端面模拟杆体插入或包塑固定区域，使整体装配关系更加清楚。手柄尾部做圆弧收束，避免尖锐棱边，在手掌推压或旋转时更符合手动工具的握持习惯。

　　从结构设计角度看，螺丝刀并不需要复杂安装基座，但建模时仍需关注几个关键边界。其一是杆身与手柄的同轴度，若金属杆相对握把偏心，旋转时会产生摆动，影响螺钉槽口对中；其二是批头扁平段与圆杆段的过渡，应保留平滑锥面或肩部，避免应力集中在刃口根部；其三是手柄外径与长度的比例，过细会降低扭矩输入能力，过短则不利于多手指握持。当前模型呈现的比例偏向小型检修旋具，适合轻载紧固和教学演示，不适合用于大规格螺栓或需要加长力臂的强扭工况。

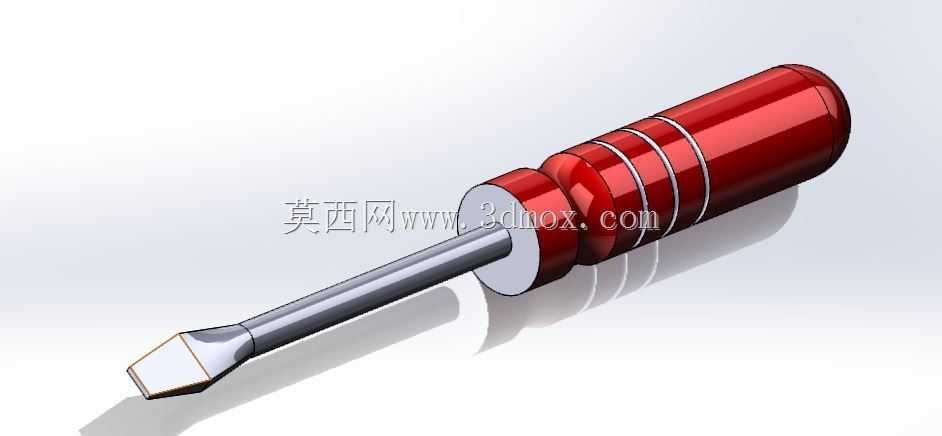

　　外形表达上，金属杆使用连续圆柱特征，前端通过拉伸、切削或放样形成一字楔形头部，刃口两侧面收敛成平直工作边；手柄可通过旋转特征建立主体，再利用环形切除形成凹槽，表面红色材质与金属杆形成明确区分。渲染时保留高光和反射，有助于表现塑质握把的光滑曲面以及金属杆的冷加工质感。手柄上的环槽不宜过深，实际产品中过深沟槽容易积存油污，也会削弱截面强度；较浅而圆润的槽型更适合批量成型和长期手持使用。

　　在应用层面，这类工具常放置于维修工具箱、生产线工位旁或实训教具柜中，使用时操作者一手扶住螺钉或工件，另一手旋转手柄，轴向施加轻微压力以防止批头从槽口滑出。一字批头的优势在于结构简单、槽口接触直观，适合教学中讲解螺钉旋具的基本工作原理；不足是对槽口对中要求较高，扭矩过大时容易滑脱。因此模型在结构说明中可重点展示刃口厚度、楔面角度、杆身长度和手柄握持区之间的关系。

　　若用于进一步工程细化，可在手柄内部补充金属杆嵌装长度、包塑层厚度、尾部型腔或吊挂孔等特征；若面向人机分析，则可检查手柄环槽与手指接触位置、杆身伸出长度与作业空间的干涉关系。对于狭窄设备内部，较长杆身能够深入遮挡区域，但会降低横向刚性；对于浅表螺钉，短杆型号操控更灵活。该三维模型把红色防滑握把、银色圆杆和一字平口头三段特征清晰呈现，既可作为手动五金工具的外观方案，也可作为装配体结构表达、材质渲染和工具类产品建模练习的参考对象。
