带法兰盘的六角头调节螺栓连接组件

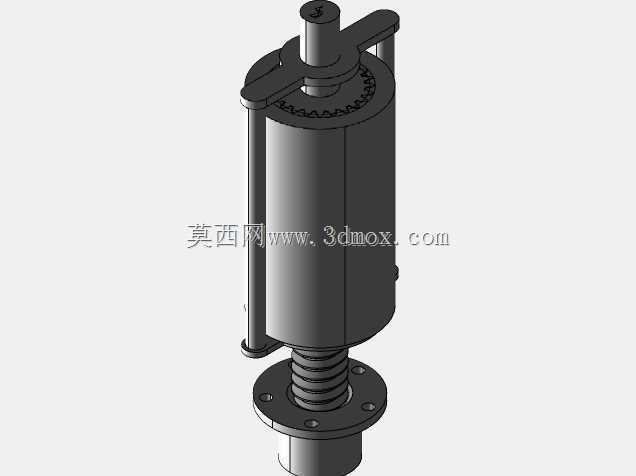

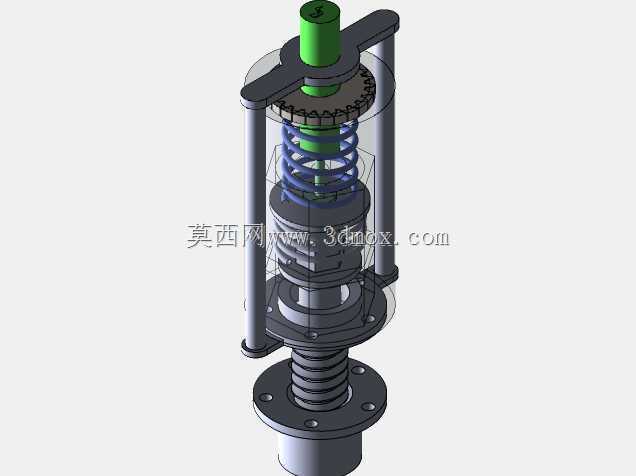

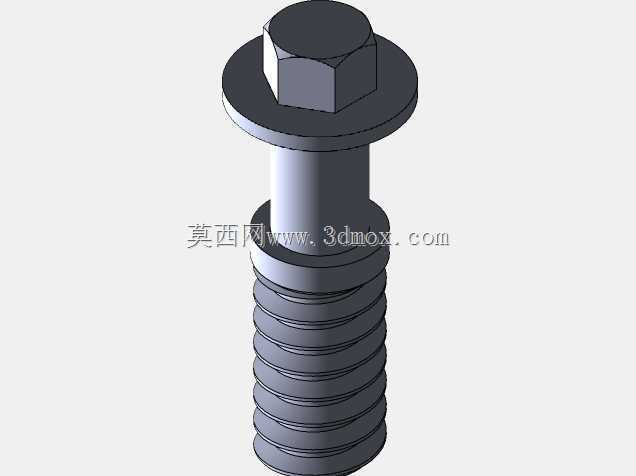

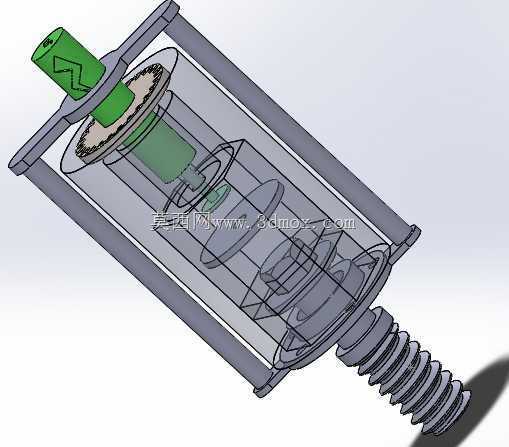

　　这套带法兰盘的六角头调节螺栓连接组件，在建筑钢结构装配、重型设备机架拼接、工装夹具定位以及需要反复微调间距的机械连接场景中使用频率很高。现场施工时，工人不需要额外搭配平垫，螺栓头部自带的扩径法兰面直接压贴在被连接件表面，接触面积比普通六角螺栓大出不少，既可以分散拧紧时的局部压应力，避免较薄的钣金件或者铝合金型材表面被压出凹痕，也能在设备长期运行产生小幅振动的工况下，降低紧固件松脱的概率。

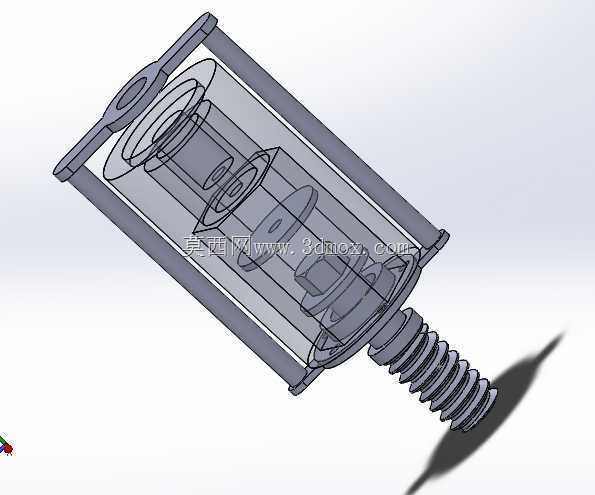

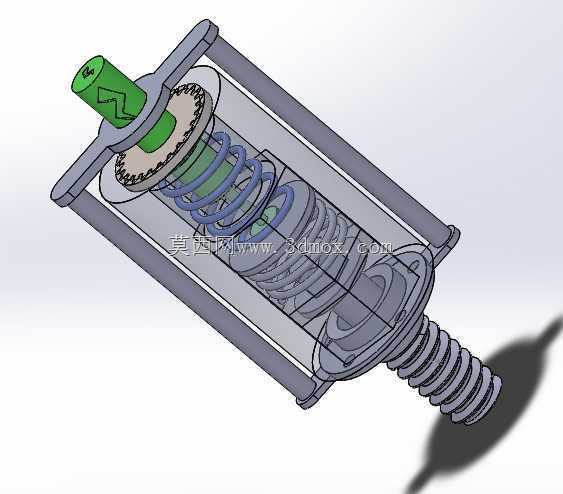

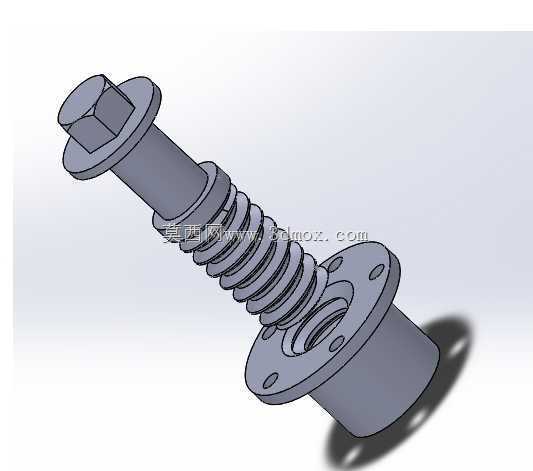

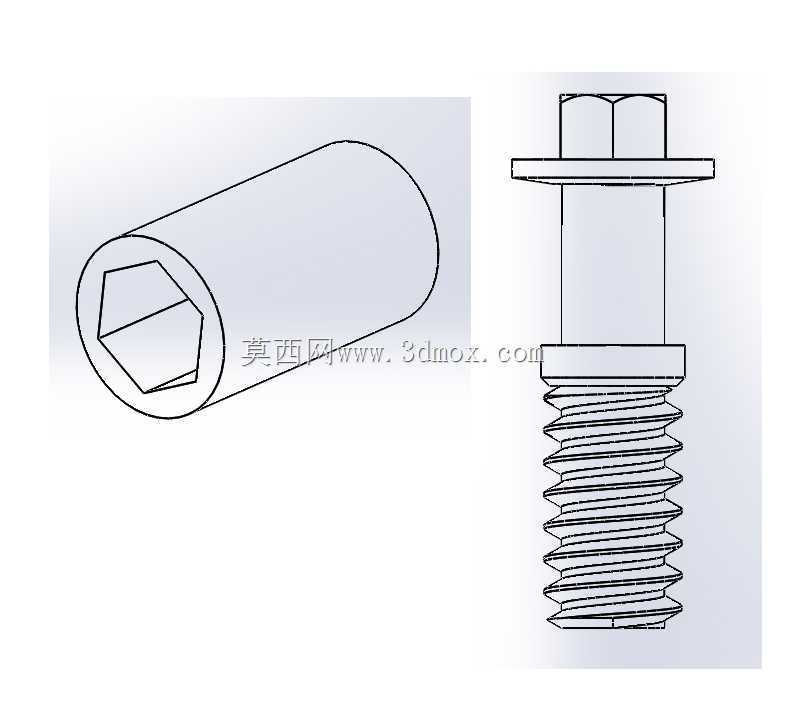

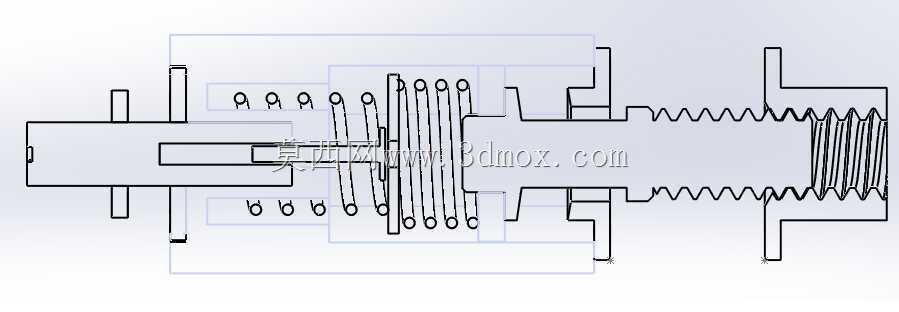

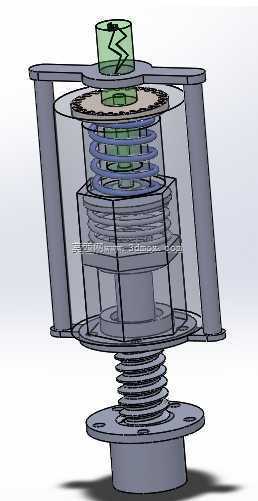

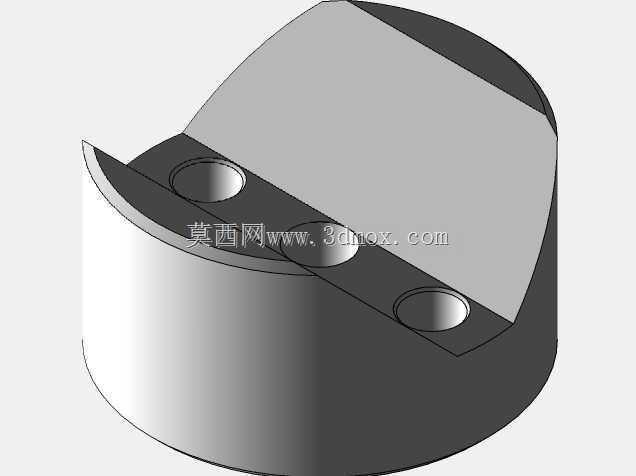

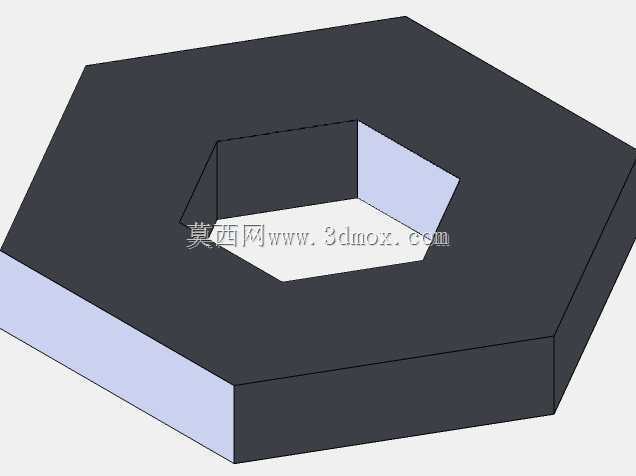

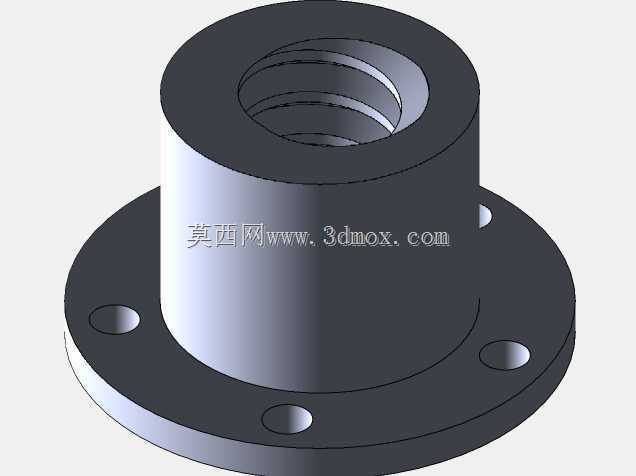

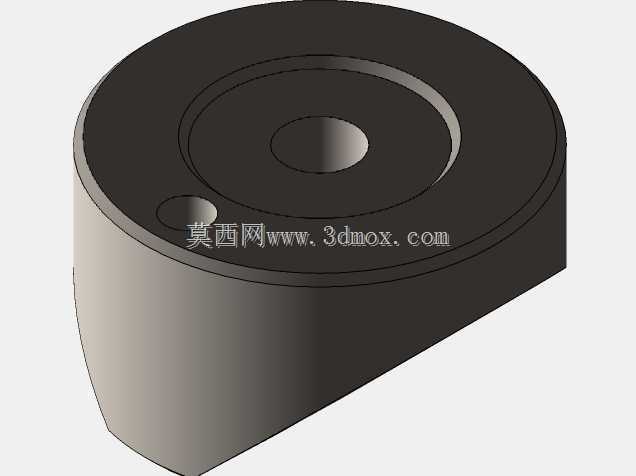

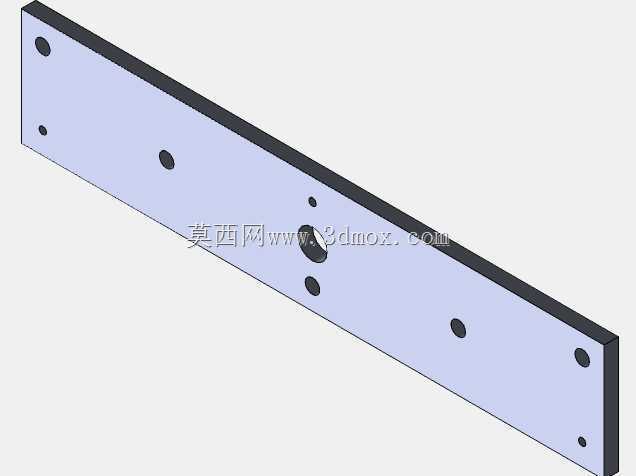

　　从结构功能上拆分来看，整套组件分为外六角驱动头、一体式承压法兰、带梯形螺纹的调节螺杆、配套带安装孔的对接法兰座四个部分。外六角头部的尺寸按照常规手动扳手、电动套筒的通用规格设计，现场装配时不需要定制特殊工具，普通标准套筒就能完成拧紧作业。螺杆段采用梯形传动螺纹而非普通连接螺纹，牙型角度更大、牙根强度更高，在旋转调节两个对接部件间距的时候，螺纹副的磨损更小，承载轴向载荷的能力也更强，哪怕是承受数吨级的轴向预紧力，螺纹牙也不容易出现滑牙、变形的问题。下方配套的法兰座圆周均匀分布了多个螺栓过孔，安装时可以直接通过膨胀螺栓或者内六角螺钉把法兰座固定在基础机架、建筑预埋板上，不需要在基体上额外加工和调节螺杆匹配的内螺纹，大幅降低了现场安装的加工难度。

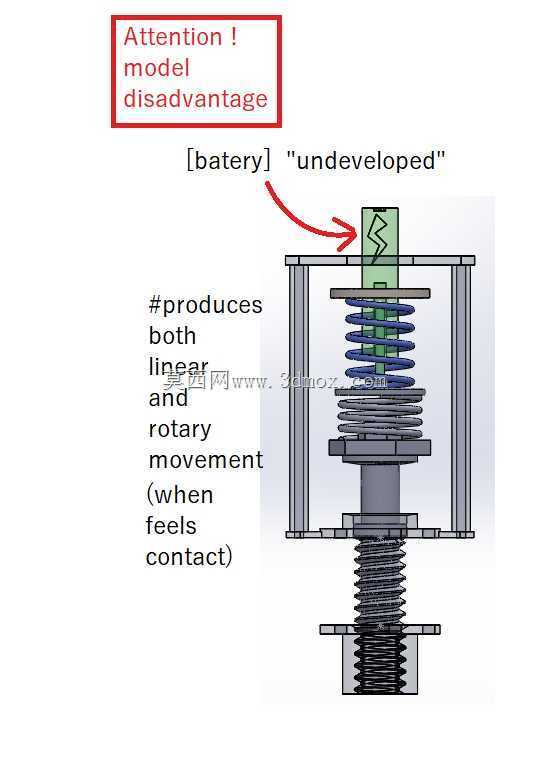

　　设计这套结构的时候，首先要考虑的是安装边界的干涉问题：螺杆的最大旋合长度需要覆盖现场要求的调节行程，同时要保证螺杆完全拧入法兰座之后，顶端的六角头和上方法兰面之间仍然留有足够的扳手操作空间，不能出现螺杆走到行程极限之后，套筒被周边零部件挡住无法施力的情况。法兰盘的外径设计要比六角头的对边尺寸宽出一圈，一方面是增大承压面的接触范围，另一方面也能在安装对位的时候，起到临时导向的作用，两个对接部件的孔位存在小幅偏差时，法兰的锥面过渡段可以引导螺杆顺利穿入对接孔，减少现场对位的耗时。螺杆根部和法兰衔接的位置做了圆角过渡处理，避免热处理和受载的时候在直角截面处产生应力集中，防止螺杆在交变载荷下从根部发生断裂。

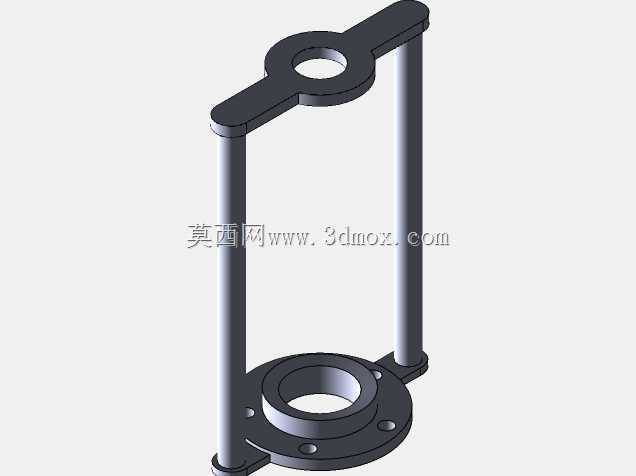

　　外形尺寸方面，整套组件的总长度由调节行程决定，法兰座的底板厚度按照额定轴向载荷的抗弯要求核算，圆周安装孔的孔距匹配行业内通用的法兰安装标准，用户在替换旧设备上的同类调节部件时，不需要重新改动基础板的孔位。螺杆的螺纹段长度要预留出足够的余量，哪怕两个被连接件之间的累计装配误差达到设计允许的上限，螺纹副仍然有足够的啮合扣数，不会出现啮合牙数不足导致螺纹脱开的风险。六角头的高度按照套筒咬合的深度要求设计，保证电动扳手快速拧紧的时候，套筒不会从头部位脱打滑。

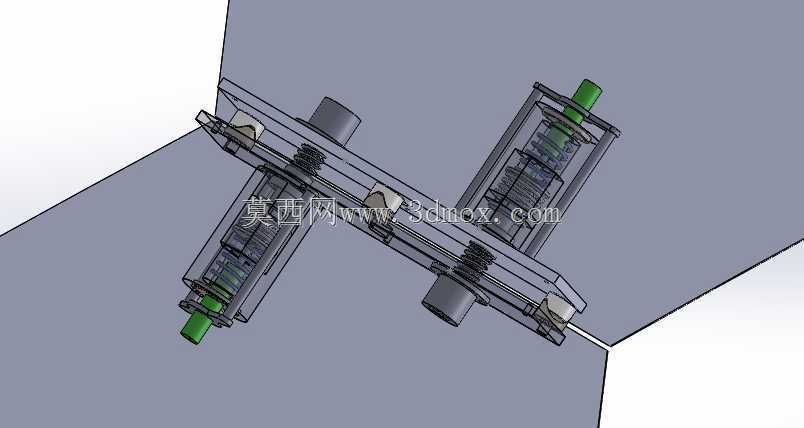

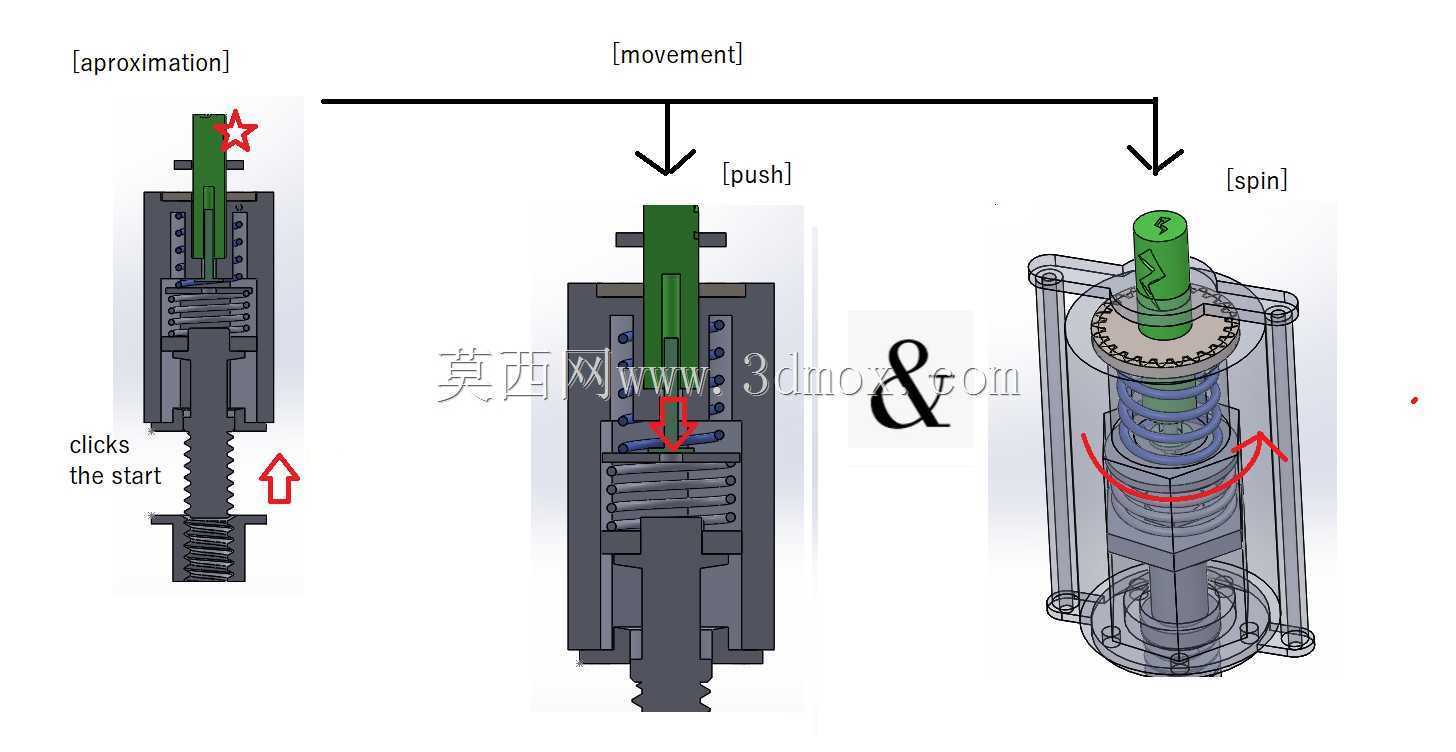

　　在实际工程应用里，这类组件常被用在建筑模板的支撑高度调节、生产线设备的水平度校准、大型机架的拼接预紧、振动设备的隔振座安装等场景。比如在输送线机架安装过程中，把法兰座固定在地面预埋钢板上，旋转螺杆就可以微调输送机机架的整体高度，把整条线体的水平度调整到允许误差范围内之后，再锁紧锁紧螺母就可以长期保持位置，后期设备运维需要重新调整高度的时候，只需要松开锁止部件再次旋转螺杆即可，不需要拆卸整个连接结构，拆装维护的效率比焊接固定式的支撑结构高很多。建模过程中所有配合面的公差、螺纹的旋合间隙、法兰孔的位置度都按照通用机械的设计规范设定，导入装配环境之后可以直接模拟整个调节行程的运动过程，检查全行程范围内是否存在零部件干涉，也可以直接导出工程图用于后续的加工生产。
