小型轮式起落架机构三维结构设计

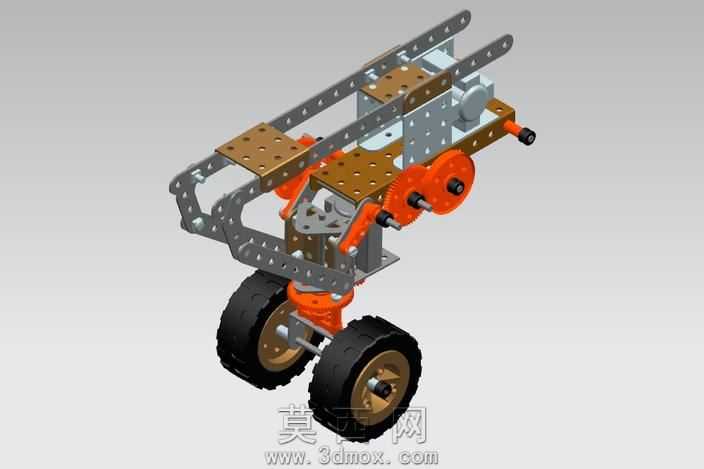

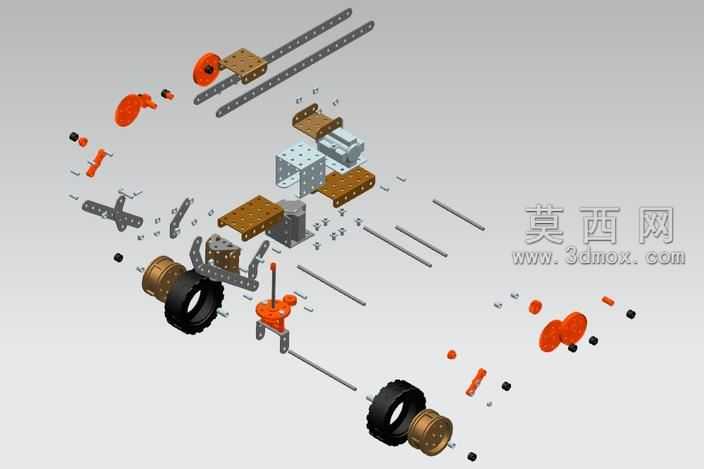

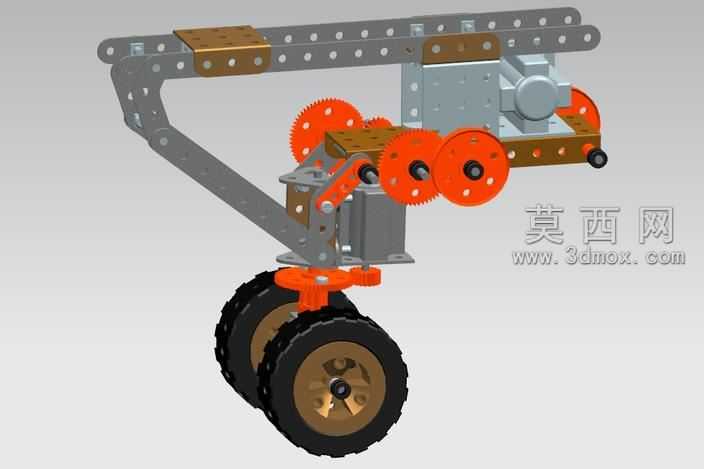

该模型为小型轮式起落架机构的三维设计成果，建模阶段依托NX平台完成全参数化特征构建，从底层零件到顶层装配均遵循自顶向下的设计逻辑，先完成整体运动行程、载荷承载的框架规划，再逐一拆分出承力架体、铰接臂、轮组安装座、传动齿轮组、缓冲连接组件等独立零件，每个零件的安装孔位、铰接轴径、配合公差都按照实际机械装配要求设定参数，确保虚拟装配阶段无干涉、运动副约束完全符合真实物理逻辑。渲染阶段针对不同零件的材质属性做了精细化区分：多孔结构的金属架体采用阳极氧化铝合金材质，调整金属粗糙度参数还原工业铝型材的哑光磨砂质感，边缘做轻微倒角反光处理体现机加工特征；传动齿轮、铰接销轴等受力零件采用调质钢材材质，调高金属反射强度体现高强度钢的致密金属质感；轮组部分的橡胶轮胎调整漫反射粗糙度、添加细微胎面纹理，还原橡胶材质的阻尼视觉效果，轮毂部分做金属烤漆质感区分；缓冲连接部位的橙色结构件采用工程塑料材质，添加轻微颗粒质感还原玻纤增强塑料的外观特征。结构设计上采用多连杆铰接式起落架构型，架体上的密集安装孔位可适配不同安装场景的固定需求，齿轮传动组件可实现起落架的收放动作驱动，双轮布局提升着陆阶段的支撑稳定性，铰接部位预留的缓冲安装位可适配弹性缓冲元件，抵消着陆瞬间的冲击载荷。整体设计思路围绕小型飞行器的着陆支撑需求展开，在保证结构强度的前提下尽可能做轻量化处理，多孔架体设计在降低整体重量的同时保留了足够的结构刚性，传动路径短、运动可靠，可作为小型无人机、航模飞行器起落架设计的参考原型，也可用于机械原理教学中连杆机构、齿轮传动的演示案例，模型导出的通用STEP/IGES格式可适配多款三维软件打开编辑，方便后续根据具体使用场景调整安装尺寸、轮组规格与收放行程参数。
