轻量型乌鸦3飞控高度计电路板组件

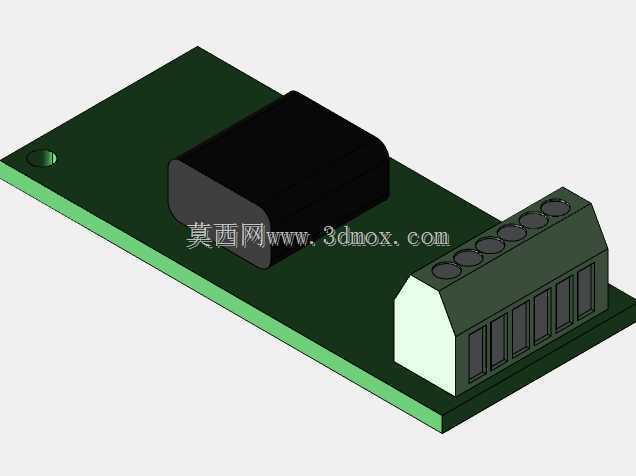

　　这套高度计组件面向小型飞行平台的飞控采集需求，核心是一块长条形PCB基板，板上集成黑色封装模块与多通道接线端子，整体布局围绕轻量化、低占用空间和快速接线展开。在航模、小型无人机或实验飞行器里，高度计并不只是一个孤立元件，它需要和飞控板、电源、气压采集通路以及外部线束协同工作，因此建模时不能只画单个芯片，而要把板边接口、元件高度、安装孔位和接插件插拔空间一起表达清楚。

　　从实际使用场景看，这类模块常安装在机身内部较开阔的位置，既要避免被外壳完全密闭导致气压响应滞后，又要远离电机电调等强干扰区域。PCB左端预留的圆孔可用于螺钉固定或绝缘支柱安装，板边绿色阻焊层与浅色基材边界在模型中均有体现，方便结构工程师核对板厚、孔径和装配间隙。黑色封装模块位于基板中部偏左，占据板面上最高的区域，其顶部圆角和侧壁拔模角度都做了简化但明确的几何表达；在整机布置时，该区域上方需要保留足够净空，不能与机身盖板、线束扎带或减震结构发生干涉。

　　右侧接线端子是装配维护中最常操作的部分。端子采用双排圆形接线位与侧面矩形压线窗口组合的形式，外部导线从端部或侧向接入后，通过螺钉压紧实现信号与电源连接。模型把端子顶部的多个圆孔、前端成排的压线框以及下部白色定位端面都建出来，这些细节直接决定线束出线方向和插头操作空间。若设备舱内部走线紧张，端子前方必须留出手指或螺丝刀操作距离；若采用卧式插接，还要核对端子高度与机身侧壁之间的间隙，避免装配后导线被强行弯折。

　　设计思路上，整块板子遵循“重元件居中、接口靠边”的布置原则。黑色模块靠近板体中部，有利于降低振动对焊点的影响；多通道端子集中在右端，使外部线缆统一从一侧进出，减少线束横穿板面的情况。基板轮廓为规则矩形，仅在局部安装孔处做圆孔处理，这种形态便于数控加工和样板切割，也适合在紧凑设备舱中利用平面贴装。板上元件高度差异明显，黑色模块最高，接线端子次之，基板本身最薄，因此在三维干涉检查时应分别建立元件包络，而不能用整块平板代替。

　　外形与安装边界方面，长条形PCB适合沿机身纵轴布置，左端固定孔可承担主要定位作用，右端依靠接插件与线束形成辅助约束。安装面需要保持平整，若通过铜柱支撑，应让支柱高度避开背面焊点和引脚突出量；若直接贴装在碳纤板或塑料支座上，则要在高压焊点区域增加绝缘垫。模型中端子前端的白色端面属于插拔与定位视觉边界，实际壳体开窗时应以此为基准向外扩展，既不能压到端子本体，也不能让开孔过大导致结构支撑不足。

　　在飞控系统集成时，高度计板的气压敏感区域需要与外界气流保持适度连通，同时避免螺旋桨气流直接冲刷。结构设计可在机身对应位置开设缓压孔，并在内部设置隔流筋，使气压变化通过静止空气腔传递到传感器。三维模型中虽然未表现壳体，但PCB和元件的准确包络可为壳体设计提供直接依据：盖板与最高模块之间保留安全间隙，端子周围预留导线弯曲半径，安装孔周围留出螺钉头或螺母空间。

　　对于建模和选型人员而言，该组件的价值不在于复杂曲面，而在于电子元件与机械边界的协同表达。接线端子的孔位数量、模块外形、板体长宽比例和固定孔位置，都会影响整机舱内布局。把这些结构按真实装配关系建入三维环境后，可以提前发现线束与外壳冲突、维护工具无法接近、元件净空不足等问题，从而在样机加工前完成板级布置、安装方式和检修路径的确认。
