电力变压器接地螺旋锥齿轮轴结构

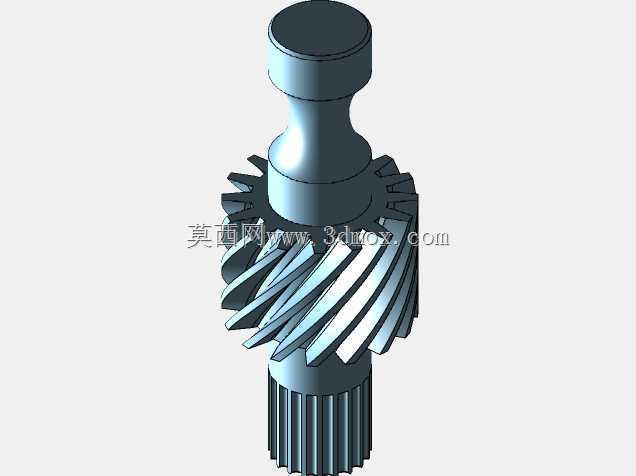

　　该零件属于电力变压器接地操作与传动机构中的核心轴类构件，整体采用一体化回转体加齿形加工的结构思路，把动力输入、锥齿换向、端部定位和接地触头配合集中在同一根轴上，减少了多段轴联接带来的同轴度误差。轴的下端设置外花键段，用于与驱动套或手动操作机构传递扭矩；中部布置螺旋锥齿轮，可将沿轴线输入的旋转运动转换为相交轴方向的输出，适合在变压器柜体内部空间受限、传动方向需要转折的位置使用；上部为缩颈过渡和圆柱端头，端头可作为支承、压装或限位界面，保证轴在往复动作和旋转动作中的位置稳定。

　　从实际装配边界看，下端花键需要与内花键套保持规定的侧隙，既能够顺利滑移，又不能因间隙过大造成换向冲击。螺旋锥齿轮的外径、齿宽和锥角决定了啮合区域，建模时齿面沿螺旋方向连续展开，齿根与轴体之间保留圆滑过渡，避免热处理和承载时在齿根圆角处形成应力集中。上部圆柱端头直径小于齿轮大端直径，中间通过弧形颈段连接，这种轮廓不仅减轻局部质量，也为轴承、隔套或接地触指留出安装空间。轴件在机构中通常要兼顾旋转和小幅轴向动作，因此各段同轴度、端面垂直度以及花键分度精度都会直接影响操作手感。

　　在变压器接地回路中，这类轴并不直接承担主载流任务，而是服务于接地开关或接地装置的机械传动。操作人员通过机构带动花键端旋转，锥齿轮再把运动传递给相邻轴系，使接地触头完成闭合或分断。闭合位置要求触头到位后具有明确机械限位，分断位置则需要保证绝缘距离，因此轴上各台阶、端头和齿部位置都要与箱体、支座、联锁件协调。螺旋齿相比直齿锥齿轮，在啮合时重合度更高，进入和退出啮合较为平稳，适合频繁操作但转速不高的柜内机构；其缺点是齿向受力会产生轴向分力，设计支承时需要在轴承选型或挡圈限位中考虑该方向载荷。

　　三维结构处理时，回转基体可先按车削轮廓建立，再分别生成花键齿、锥齿轮齿和端部圆角。花键段强调齿距均匀和小径过渡，锥齿轮段则需要控制节锥角、根锥角、面锥角以及螺旋角之间的关系，使相邻齿轮装配后接触斑位于齿面中部偏小端区域。若接触斑过于偏到大端，工作载荷会集中在齿缘；若过于偏到小端，则会降低齿面有效接触面积。轴肩位置不宜形成尖锐直角，尤其在齿轮与光轴交接处，应保留加工可实现的圆角，并在装配时避免圆角与配合件端面发生干涉。

　　现场维护中，该轴的运动空间被柜体、绝缘件和联锁机构包围，外形尺寸不能只按单个零件理论值判断，还要预留装配工具进入、齿轮啮合调整以及润滑脂存留的空间。花键配合段需要防止泥沙和氧化层造成卡滞，锥齿轮啮合区应保持清洁并定期检查磨损。上部端头若与接地联动压块接触，端面应具备足够硬度和平面度，以承受反复抵靠。整体结构体现了低压操动、高可靠性、少维护的电力附件设计特点：用一根复合轴完成扭矩传递、方向转换和位置约束，在紧凑箱体内实现接地机构稳定动作。
