无人机前三点式单轮起落缓冲支架

　　这套结构在中小型固定翼无人机、长航时测绘无人机以及轻型验证飞行器上承担着陆接地缓冲、地面滑跑支撑与停机驻留的作用，属于飞行器下部承力与吸能一体化部件。实际作业中，无人机执行航测、巡检、农林作业或试飞训练任务后，需要在简易跑道、硬化场地甚至临时平整地面完成降落；单轮前起落架位于机身前部，主轮承担大部分着陆载荷，而前支架负责保持机头姿态、限制低头趋势，并在滑跑过程中提供方向稳定的支撑边界。

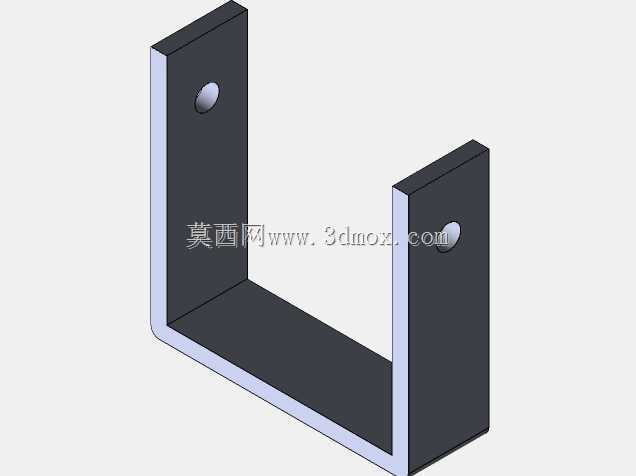

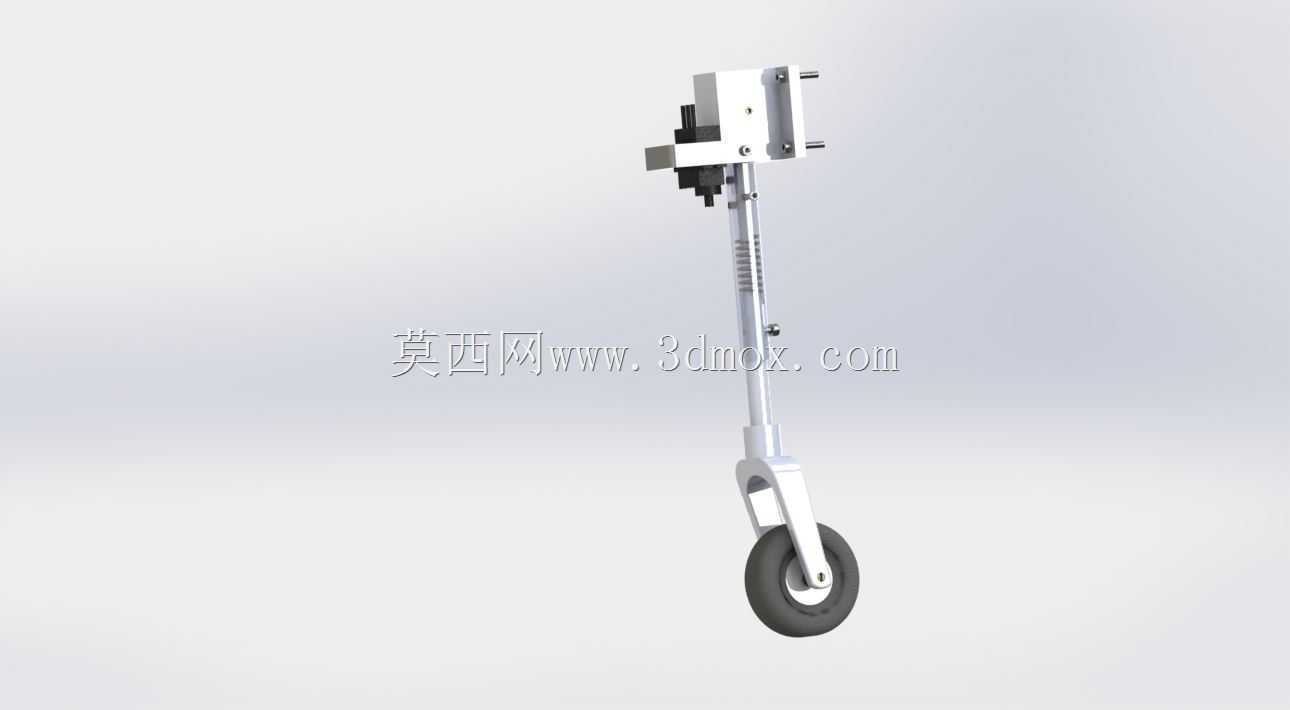

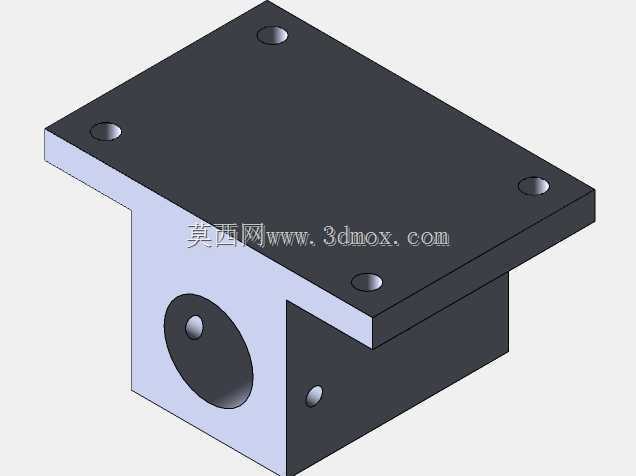

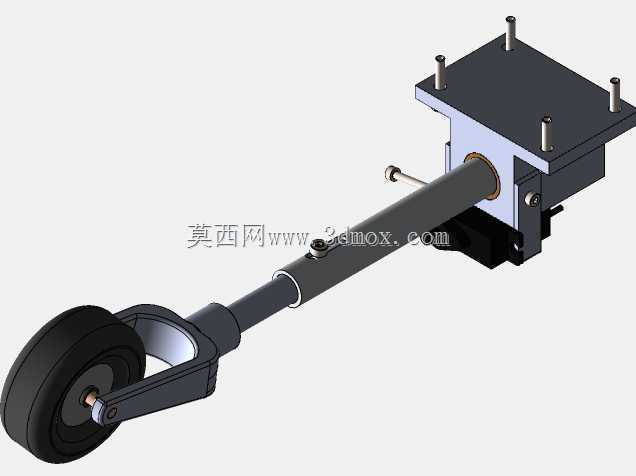

　　结构上可以看到顶部安装座、侧向夹持块、竖向缓冲支柱、下部叉形轮架和单只充气轮胎几个核心部分。顶部安装座采用平板加立板的组合形式，预留多个螺栓孔，用于与机身承力框或前机身底板连接；安装面并非简单一块平板，而是通过折弯和加强立板形成局部盒形刚度，避免着陆冲击时紧固件周围出现局部撕裂。侧向夹持块将支柱上端夹紧固定，既可以传递垂向冲击，也能在装配时调整支柱伸出长度，适应不同机身离地高度。

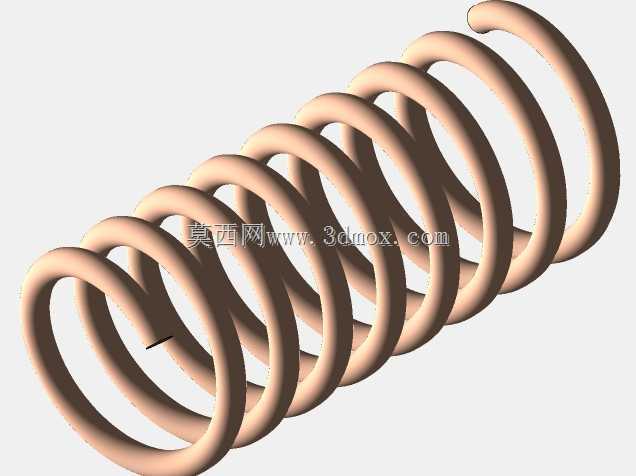

　　缓冲支柱沿竖直方向布置，中段可见多圈波纹或螺旋状结构，这一段的工程意义在于提供有限的轴向伸缩与吸能行程。无人机着陆瞬间，轮胎先接触地面，随后支柱承受压缩，冲击载荷通过轮架、支柱、夹持座逐级传递到机身；波纹段能够在轻量化条件下增加弹性变形空间，降低硬着陆对机身框架、任务载荷和航电设备的冲击。与大型飞机的复杂油气缓冲器相比，这类小型支架更强调结构简单、重量低、维护方便，适合训练机和低成本验证平台使用。

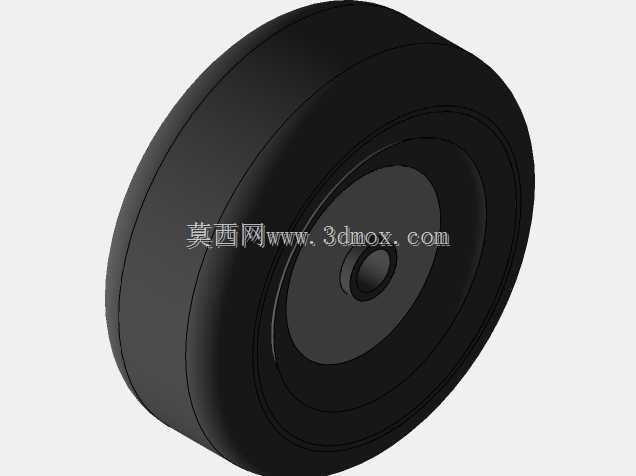

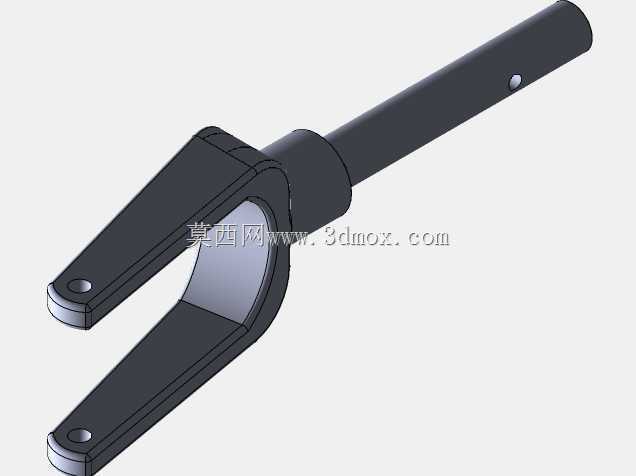

　　下部轮架采用叉形摆臂形式，轮轴横穿叉体两端，轮胎可绕轴自由转动。轮架与支柱下端通过铰接或刚性转接结构相连，使轮子在承受垂向力的同时保留一定随动能力，滑跑经过轻微不平整地面时，轮胎可以绕铰接点小幅摆动，减少支柱受到的侧向弯矩。轮胎选用小直径宽断面形式，接地面积相对较大，能够在硬化跑道上提供稳定滚动支撑，也能降低小石子、接缝对轮轴的瞬时冲击。轮辋中心设置轮毂与轴承位，外形简洁，便于拆装更换。

　　从建模思路看，该部件需要重点处理装配关系与运动边界。顶部安装座的孔位决定了机身接口尺寸，建模时应先固定安装基准面，再向下建立支柱轴线；支柱轴线通常相对竖直方向带有轻微后掠角，这样在地面滑跑时遇到障碍或制动载荷，轮子产生的力矩不会使支架出现不稳定折转。夹持块与支柱之间属于抱紧配合，孔径、开槽宽度和螺栓预紧方向需要明确表达，否则实际装配中容易出现支柱滑移。下部轮架的叉口宽度、轮轴直径、轮胎外径和转向间隙共同决定地面运行边界，轮胎与支柱、轮架之间必须保留足够间隙，防止压缩行程中发生摩擦干涉。

　　外形尺寸方面，这类前起落架整体高度通常由机身前部下表面离地高度决定，设计时要保证螺旋桨或机头设备在停机状态下不接触地面，同时还要考虑着陆压缩后的最小离地间隙。顶部安装座的长度和宽度不宜过大，以免占用机身内部设备空间；支柱直径则需要在抗弯刚度和重量之间平衡，过细会导致滑跑摆振，过粗又会增加无用质量。轮胎外径影响接地角和越障能力，小轮虽然轻，但跨过跑道裂缝或碎石时冲击更明显，因此轮架铰接位置和缓冲行程要与之匹配。

　　在工程应用中，该结构不仅是一个支撑件，也直接关系无人机起降安全。着陆时，前支架不能先于主轮过度受力，否则机头会产生明显下俯；滑跑时，支柱需要提供足够的侧向刚度，避免高速状态下出现轮摆；停机时，顶部连接座还要承受无人机重心偏移带来的静载荷。三维设计中应把安装座、夹持块、缓冲支柱、轮架、轮轴、轮胎分别建立为可装配零件，并检查螺栓连接、转动副、压缩行程和轮胎包络。通过这种方式，模型既能用于结构评审，也能进一步支撑工程图绘制、轻量化校核以及无人机起降系统的选型验证。
