米格21超音速喷气式歼击机整机结构

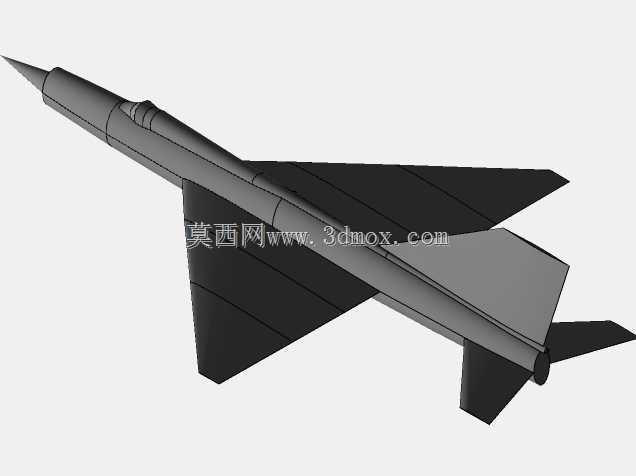

　　这套米格21整机三维数模围绕轻型超音速前线歼击机的总体气动布局搭建，机身采用细长旋成体构型，机头设置尖锐进气激波调节锥，后机身串列布置单发喷气动力舱段，中部为三角翼主升力面，尾部配置垂直安定面与全动水平尾翼，整机轮廓严格还原该机型高空高速截击与近距格斗的气动特征。从工程应用场景看，该类机型主要承担要地防空截击、前线制空争夺、低空目标拦截任务，细长机身配合大后掠三角翼的布局，能够在跨音速与超音速飞行区间维持较低波阻，三角翼结构厚度小、翼根弦长大，既可以在高速状态下推迟激波分离，也能为机翼整体油箱、主起落架收放舱预留充足内部空间。建模过程中先以机身轴线为基准搭建全机骨架，沿航向分段标定进气道、座舱、设备舱、燃油舱、发动机舱、

　　尾喷口的站位边界，机头激波锥采用回转曲面成型，锥面与进气道内壁保持同轴，保证进气气流在不同飞行速度下能够完成预压缩；座舱段采用水泡式风挡轮廓，背脊沿机身上表面向后延伸，用于敷设操纵管路、电气线束与应急设备。主机翼选取无尾三角翼平面形状，前缘大后掠、后缘前掠，翼型沿展向逐步减薄，翼面与机身采用翼身融合过渡，降低交接区域干扰阻力；机翼后缘预留副翼与襟翼的分区边界，可在后续细化中补充舵面偏转机构。尾翼部分，垂直尾翼后掠布置以提升方向安定性，水平尾翼采用全动平尾构型，平尾转轴与机身加强框对接，满足超音速飞行时的俯仰操纵权限。后机身围绕发动机安装节展开，尾喷口为收敛式圆形截面，喷口外壁与后机身蒙皮平滑过渡，尾椎向后延伸以梳理尾部喷流、

　　减小底阻。起落架布局采用前三点式，前起落架收纳于机头下方舱段，主起落架沿三角翼根部向内收入机身，收放轨迹需避开油箱与进气道通路。从安装边界看，全机各舱段沿轴线分层装配，机身框、翼梁、尾翼接头的对接面均保留装配余量，数模可直接用于航空科普展陈结构校核、气动外形教学演示、飞机构造课程拆装演示，也可为轻型喷气式飞行器总体布局论证提供参照；建模时对蒙皮分块、维护口盖、舵面分区均做了几何区分，便于后续展开结构有限元前处理、风洞模型缩比加工以及虚拟维修演练，整套几何兼顾外形还原度与结构可拆解性，能够支撑从总体布置到部件细节的多场景工程使用。
