航空航天设备镂空支撑外壳结构

　　在航空航天机载设备的结构设计场景中，这类镂空支撑外壳的应用覆盖了机载电力模块、传感单元的外围防护与安装定位环节，区别于常规地面工业设备的外壳结构，其设计逻辑始终围绕机载场景的严苛约束展开。首先要明确的是，这类外壳并非独立的功能部件，而是作为核心电力变换单元的承载防护结构，需要在有限的机载安装空间内，同时满足结构承力、减重、内部器件避让、安装基准统一这几个核心要求。

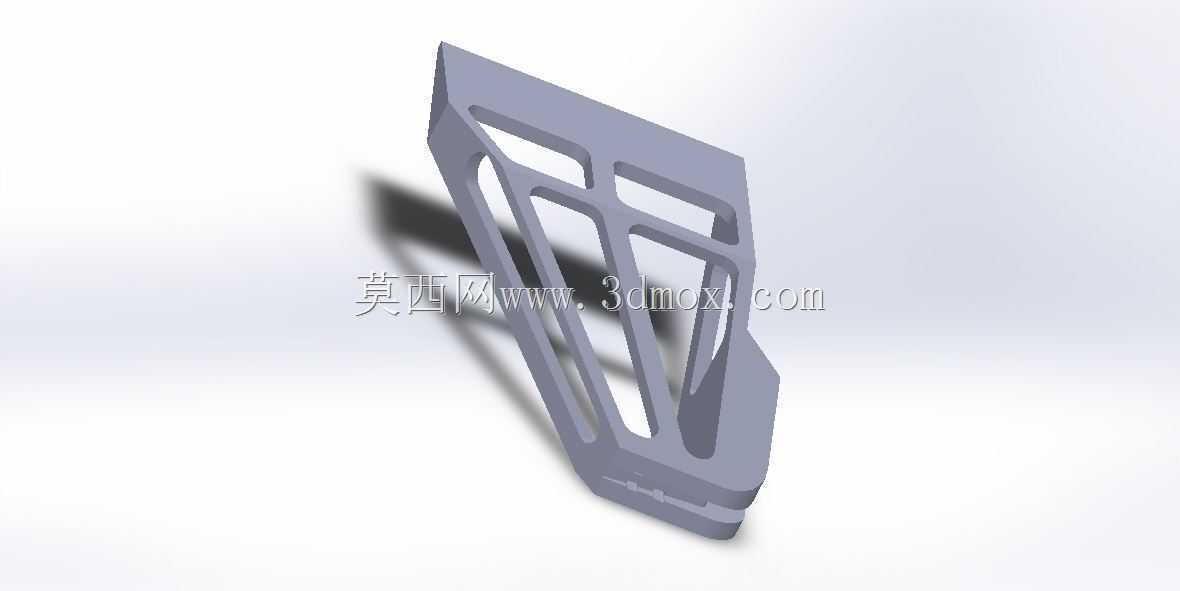

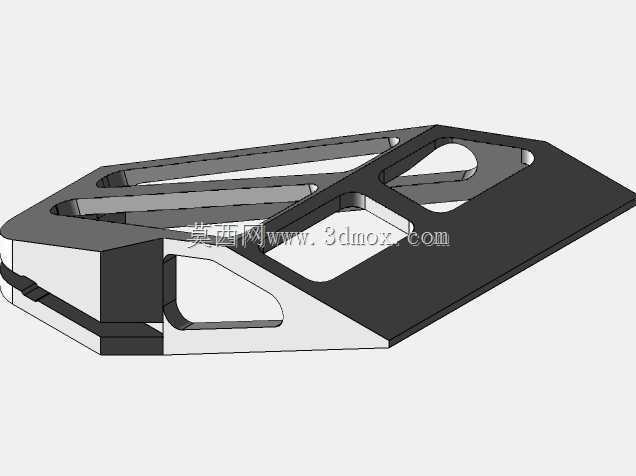

　　从实际用途来看，该外壳直接固定在机载设备的安装支架上，内部用于嵌装电力变换模块的核心绕组与控制板卡，外壳的镂空结构并非单纯为了造型，而是经过受力路径优化后的结果：每一处镂空的筋条走向，都对应了设备在飞行工况下承受过载力的传递路径，将安装点的受力通过斜向筋条分散到整个外壳的承力框架上，避免局部应力集中导致的结构变形。很多刚接触机载结构设计的工程师容易陷入“减重就盲目挖空”的误区，实际上这类镂空结构的筋条宽度、过渡圆角都经过反复校核，既要保证在三个轴向的过载工况下结构变形量控制在器件允许的范围内，又要尽可能去除非承力区域的多余材料，毕竟机载场景下每减少一克的结构重量，都能为整机的载荷分配留出更多余量。

　　从设计思路上拆解这个结构，首先要确定的是安装边界：外壳底部的安装平面是整个部件的定位基准，平面度公差需要控制在0.05mm以内，保证和安装支架贴合后不会出现附加安装应力；侧面的斜向角度并非随意设定，而是为了适配机载舱内的倾斜安装面，避开周边管路、线束的排布空间，避免和相邻设备产生装配干涉。外壳的内壁设置有多个定位凸台，这些凸台的位置完全对应内部模块的安装孔位，凸台高度经过精确计算，保证内部模块装入后，板卡上的发热元件和外壳内壁之间留出刚好1.5mm的导热间隙，后续填充导热垫后就能将器件工作产生的热量通过外壳筋条传导出去，镂空结构同时也增加了外壳和舱内空气的接触面积，辅助提升自然对流散热的效率。

　　在外形尺寸的控制上，这类外壳的整体轮廓完全服从舱内的预留安装空间，最大外轮廓的长宽高尺寸需要和周边设备保持至少3mm的安全间隙，避免飞行过程中的振动导致相邻部件发生碰撞；外壳的壁厚采用非均匀设计，承力筋条位置的壁厚为2.5mm，非承力的外沿位置壁厚减薄到1.2mm，所有的棱角位置都做了R1以上的圆角过渡，一方面是减少机加工过程中的应力集中，另一方面也避免尖锐边角在装配过程中划伤操作人员或者损坏周边线束。

　　实际建模过程中，这类结构最容易出问题的地方是筋条的相交位置，如果直接做直角相交，在后续的强度仿真中很容易出现应力集中系数超标的问题，所以每一处筋条的交汇位置都做了渐变的过渡处理，让力的传递路径更加平滑。另外，外壳上的镂空窗口尺寸也有严格限制，窗口的最大宽度不能超过内部器件最小外形尺寸的三分之二，避免在振动工况下内部器件从窗口位置脱出，同时窗口的边缘都做了0.3mm的倒角，去除机加工产生的毛刺，防止多余物掉落到舱内引发设备故障。

　　从装配逻辑来看，这个外壳采用单侧开口的设计，内部模块从开口方向装入后，通过侧面的三个紧固点和外壳固定，不需要额外的压条或者紧固件，减少了整体的零件数量，也降低了装配过程的复杂度。外壳表面不做额外的喷涂处理，采用本色阳极氧化，既提升了表面的耐腐蚀性能，也不会因为涂层厚度影响安装尺寸的精度，毕竟机载设备的安装尺寸公差要求极高，哪怕是0.1mm的涂层厚度，都可能导致装配时出现干涉问题。

　　很多人在做这类结构设计的时候，容易忽略安装过程的工艺性，比如外壳内部的凸台加工，需要考虑刀具的进出空间，如果镂空窗口的尺寸设计得太小，加工凸台的时候刀具无法到达，就会导致零件无法加工，或者需要采用特殊的加工工艺，大幅提升制造成本。这个结构的镂空窗口尺寸刚好满足标准铣刀的加工行程，所有的内部特征都可以通过三轴加工中心一次装夹完成，不需要二次装夹找正，既保证了加工精度，也控制了加工成本。另外，外壳的安装孔位置都做了沉头设计，紧固螺钉装入后螺钉头不会高出外壳表面，避免和相邻部件产生干涉，沉头孔的深度经过精确计算，保证螺钉拧紧后有足够的螺纹啮合长度，同时不会顶到内部安装的器件。

　　在实际的工况验证环节，这类外壳需要通过随机振动、冲击、高低温循环等多项机载环境试验，镂空的筋条结构在振动试验中可以起到一定的阻尼作用，降低结构的共振幅值，相比实心结构的外壳，其共振频率可以提升15%左右，更不容易和载机的振动频率产生耦合。斜向的角度设计除了避让安装空间之外，也让外壳在承受侧向冲击力的时候，筋条可以同时承受拉压载荷，相比垂直筋条结构的抗冲击能力提升20%以上，能够更好地保护内部的电力模块在极端工况下不受损坏。
