航空机载数显仪表结构三维造型

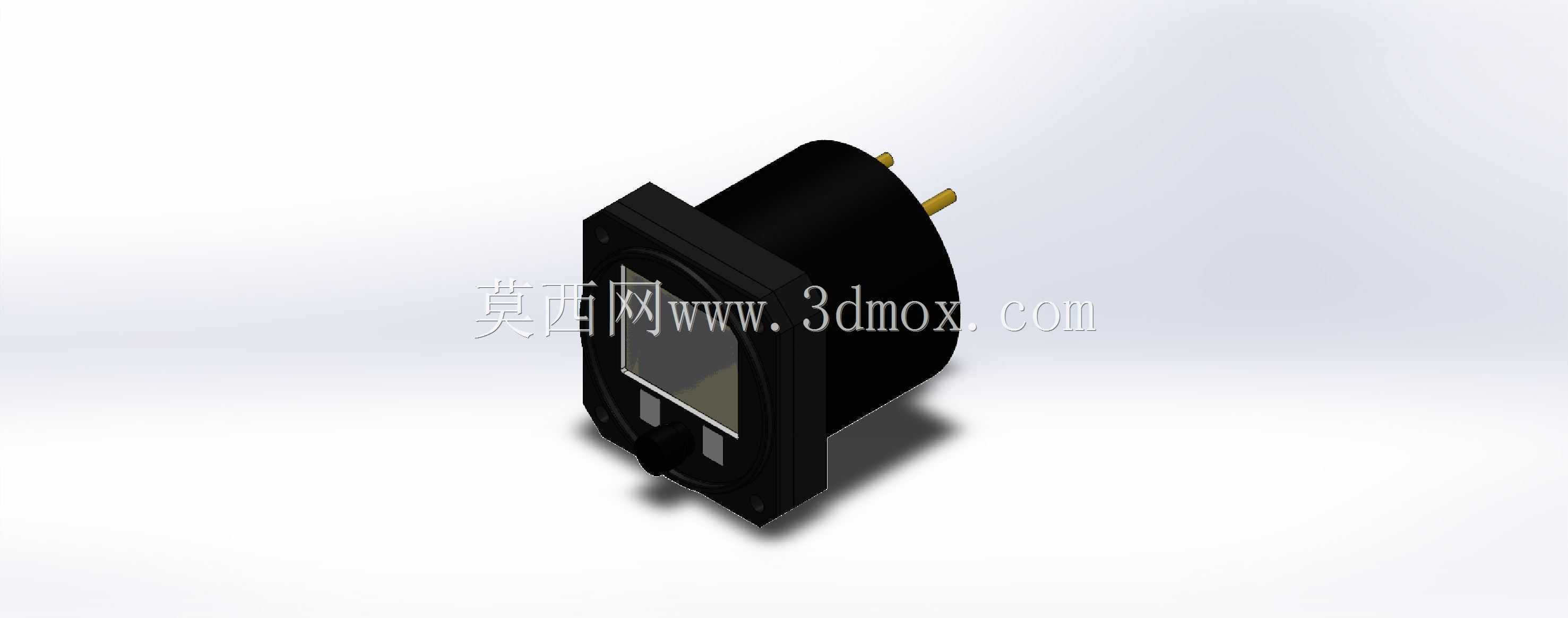

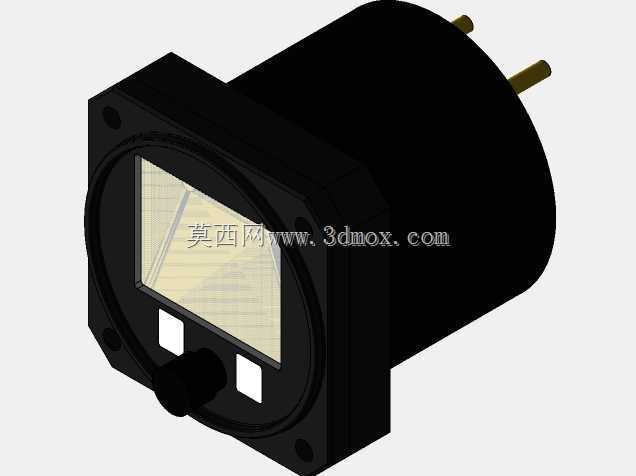

　　该造型对象为轻型飞机座舱内使用的圆形嵌入式航电仪表，整体采用航空仪表常见的前法兰安装结构，主体由前部圆形显示面板、中部圆柱壳体、后部接线插针以及方形安装法兰组成。前法兰为带圆角的方形板件，四角预留沉头安装孔，可直接贴合座舱仪表板正面，通过螺栓从面板侧压紧固定；圆柱壳体向后伸入仪表板开孔内，这种布局能够充分利用仪表板后方纵深空间，避免座舱正面占用过多操作区域。后部伸出的两根柱状接线端用于与机上线束对接，建模时保留了插针相对壳体的偏心位置和伸出长度，便于在整机线束布置阶段检查插拔路径与弯曲半径。显示区域位于圆形面板中央，屏幕外框与黑色面板形成明显层级，屏幕下方设置两个方形功能按键和一个中央旋钮，

　　按键与旋钮的高度均控制在面板前方较小范围内，防止飞行员佩戴手套操作时误触相邻控件。外观以黑色哑光表面为主，符合座舱仪表降低反光的使用要求；屏幕区域采用浅色显示面，能够在建模渲染中区分玻璃、遮光边框和壳体材料。从结构设计思路看，这类仪表需要同时满足面板开孔兼容性、后方线束维护空间、正面可视角度和振动环境下的固定可靠性。前法兰外径与圆柱壳体直径形成台阶，安装时法兰承担轴向限位，圆柱段承担径向定位；仪表板开孔只需按圆柱段外圆预留间隙，法兰则覆盖开孔边缘，减少座舱内部光线从缝隙泄漏。模型对法兰厚度、壳体过渡圆角、按键凸台和旋钮根部都进行了实体表达，可用于检查仪表板堆叠关系，也可作为座舱人机工程评审的参考件。在实际应用中，

　　该类设备主要面向轻型通用飞机、实验类飞机和模拟训练座舱，用于显示飞行姿态、发动机监测或导航相关参数。选型时通常要核对面板开孔直径、法兰外廓尺寸、壳体后方长度、连接器位置以及旋钮操作半径；若多块仪表密集排布，还需检查相邻法兰是否重叠、后方接插件是否干涉、维护时是否有足够手指空间。该三维造型把正面显示区、操作件、安装法兰和后向接线端作为连续实体处理，能够直接放入座舱仪表板装配中进行间隙校核，也适合用于航电设备布置演示、维修性分析和结构干涉检查。
