六缸径向星形内燃机结构展示模型

　　径向发动机的气缸围绕中心曲轴呈放射状均匀排布，这种布局最早在航空动力领域得到广泛应用，相较于直列、V型气缸排布，径向结构的曲轴长度更短，整机刚性更强，在早期航空活塞发动机应用中，短曲轴能大幅降低高转速下的轴系挠曲变形，减少曲轴支承的受力负荷，同时星形排布的气缸直接暴露在迎面气流中，风冷散热效率远高于同排量的直列发动机，不需要复杂的水冷管路、水泵、散热器等附属结构，整机自重更低，非常适合早期对重量控制严苛的轻型飞行器使用。

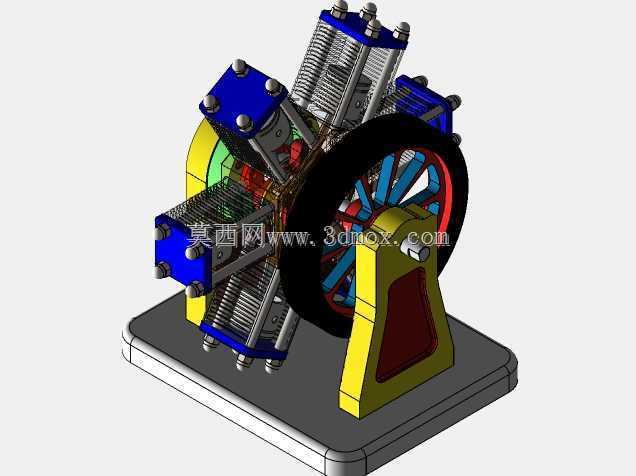

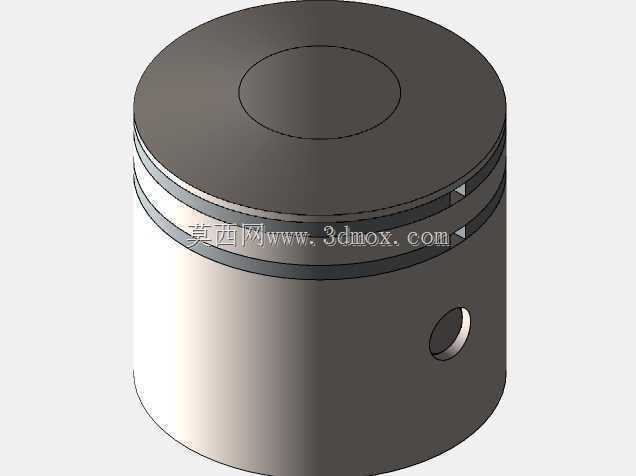

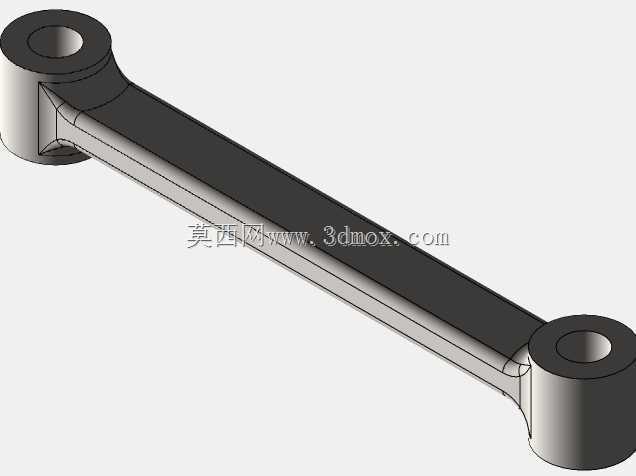

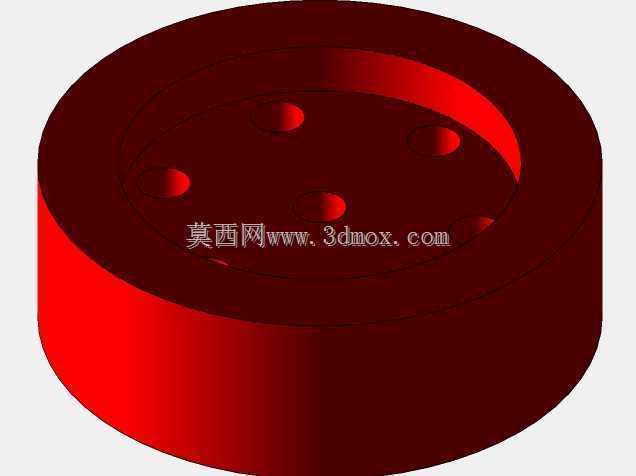

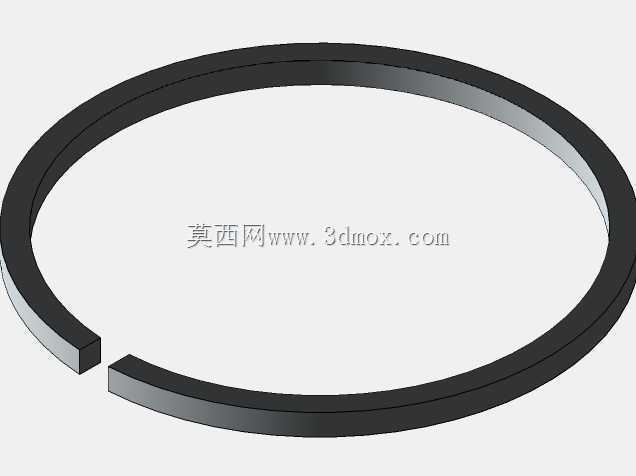

　　这套六缸径向发动机模型完整还原了真实机型的核心传动逻辑，六个气缸以60度夹角均匀分布在中心曲轴箱周围，每个气缸内的活塞通过连杆与中心曲轴的曲柄销连接，其中主连杆直接固定在曲柄销上，其余五个副连杆通过铰接方式与主连杆的连杆大头端连接，这种结构能保证六个活塞的往复运动精准转化为曲轴的旋转运动，不会出现运动干涉。模型中气缸部分采用透明结构展示，可以直观看到活塞、连杆的运动配合关系，气缸顶部的气门、火花塞结构也做了等比例还原，能清晰呈现四冲程发动机的进排气、点火做功的结构对应关系。

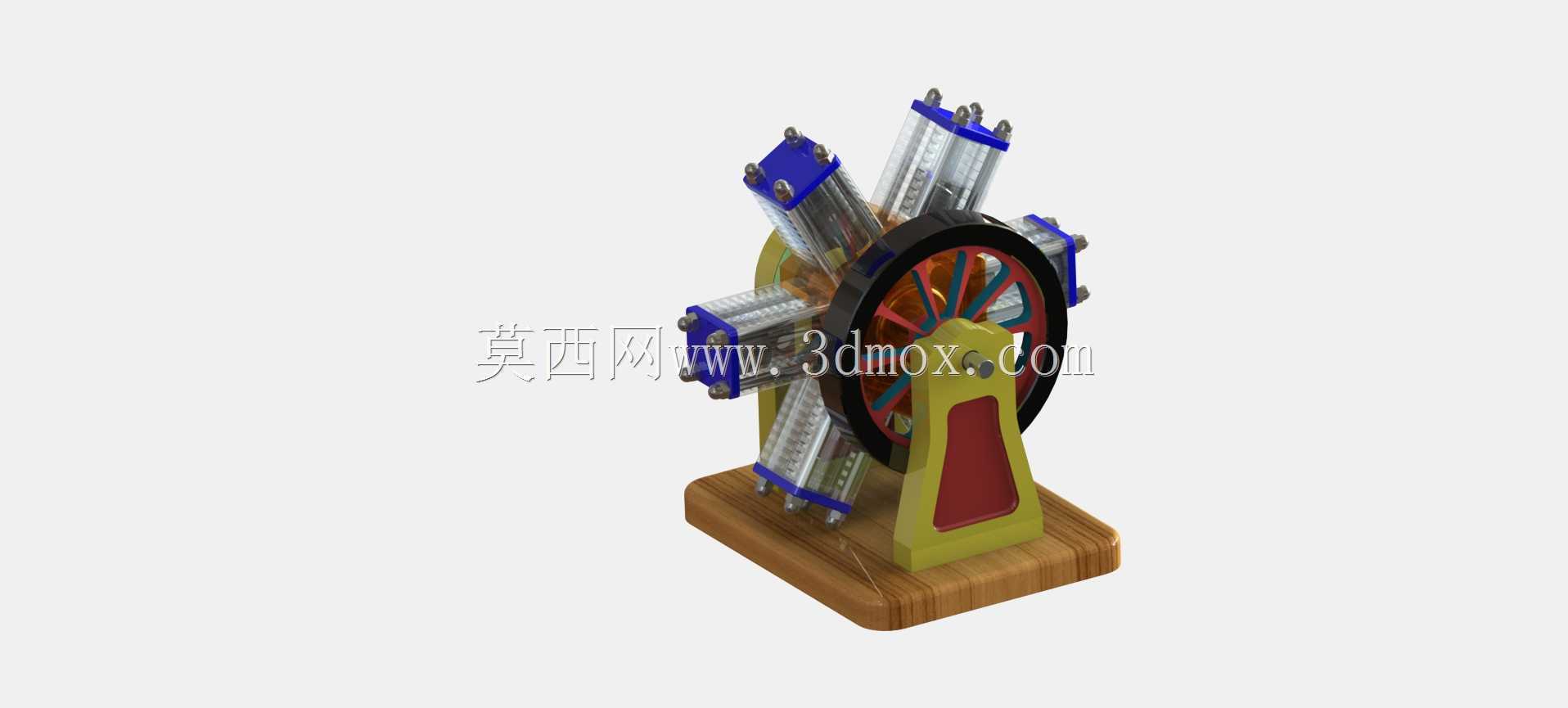

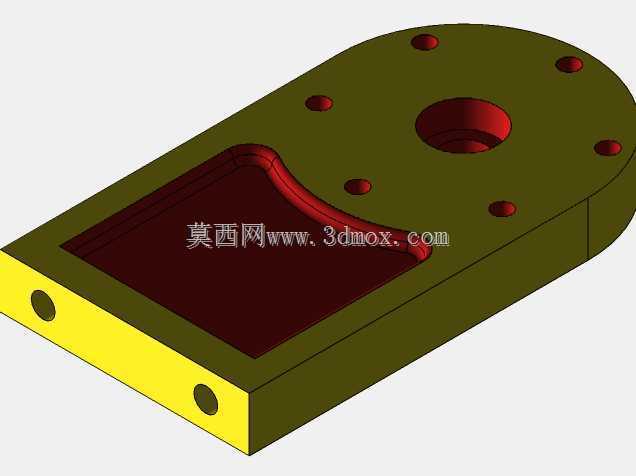

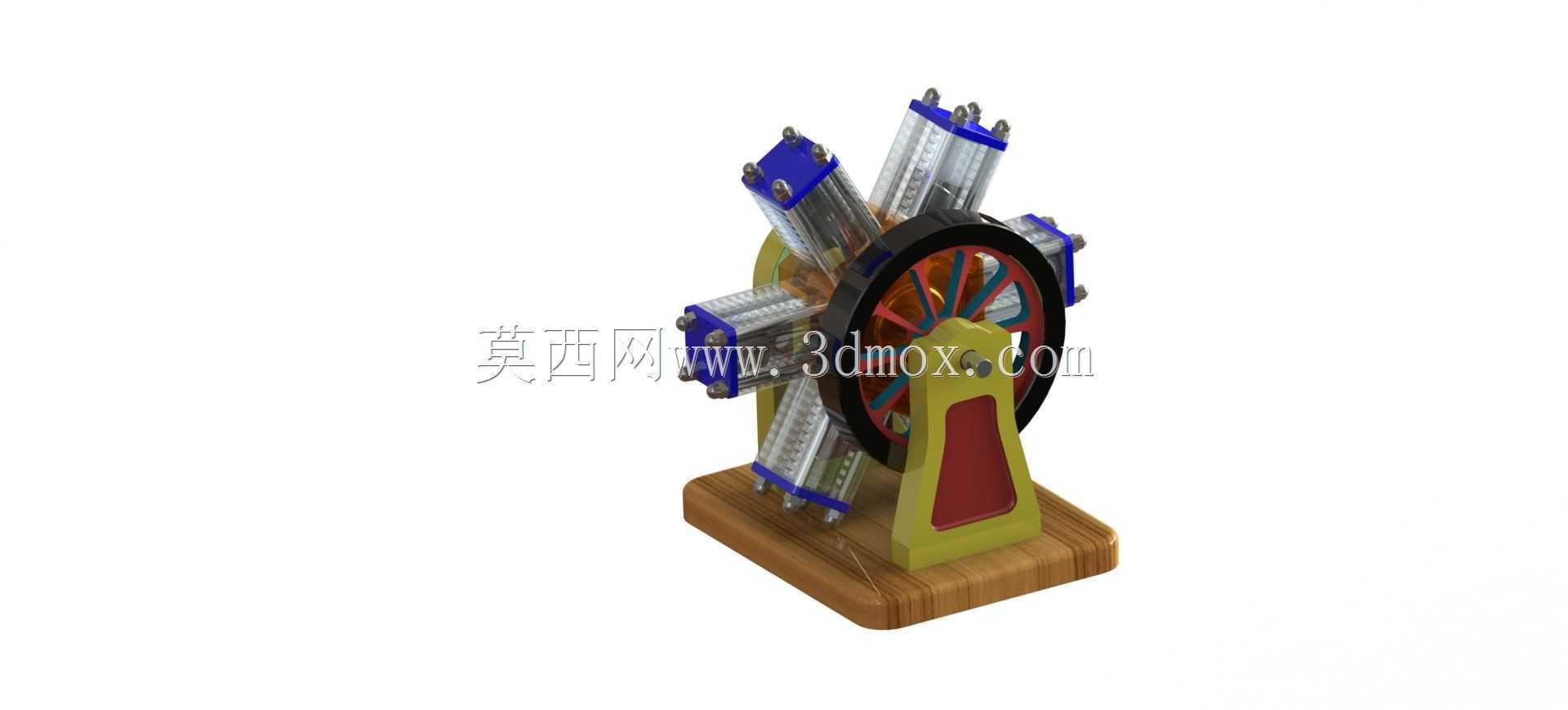

　　从安装边界来看，这套模型整体采用台式展示结构，底部为木质安装基座，基座上方的支架承托曲轴箱主体，整体安装 footprint 控制在小型桌面展示范围内，不需要额外的固定预埋件，曲轴的动力输出端延伸至支架外侧，可外接手动摇柄或者小型驱动电机，实现整机运动状态的动态演示，适合用于机械原理教学、内燃机结构认知场景。在实际工程应用中，径向发动机除了早期航空领域，还在小型农用机械、固定式发电机组、复古摩托改装领域有少量应用，其结构简单、维护便捷的特性，在缺乏复杂维保条件的场景下具备独特优势，单缸故障不会直接导致整机锁死，剩余气缸仍能维持基础动力输出，这也是多缸径向结构的可靠性优势所在。

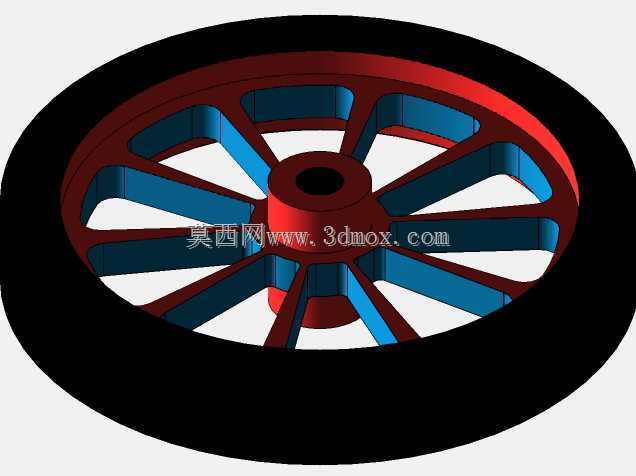

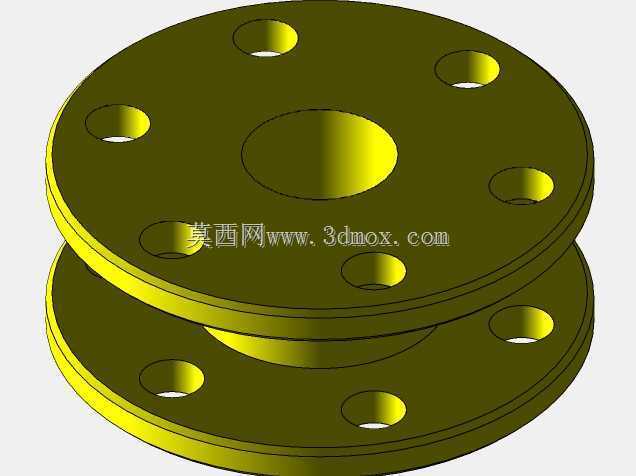

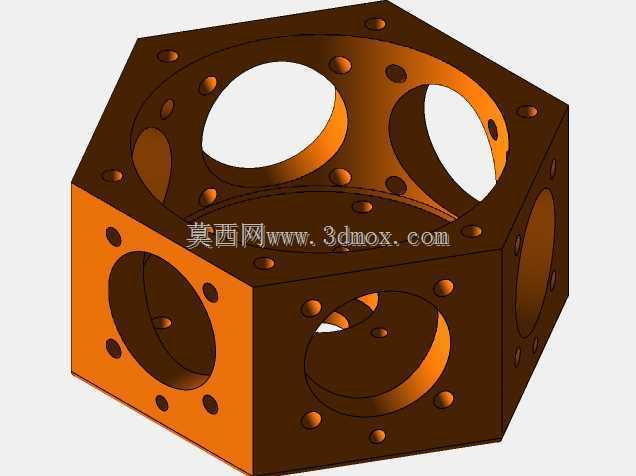

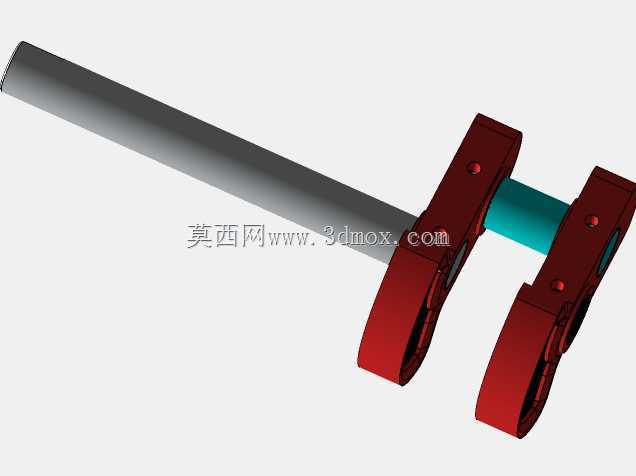

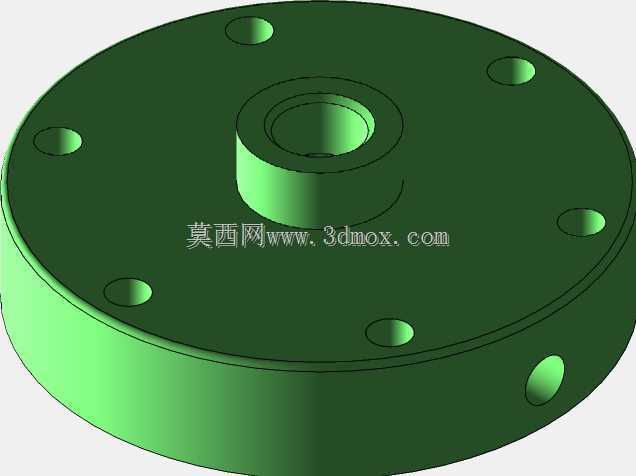

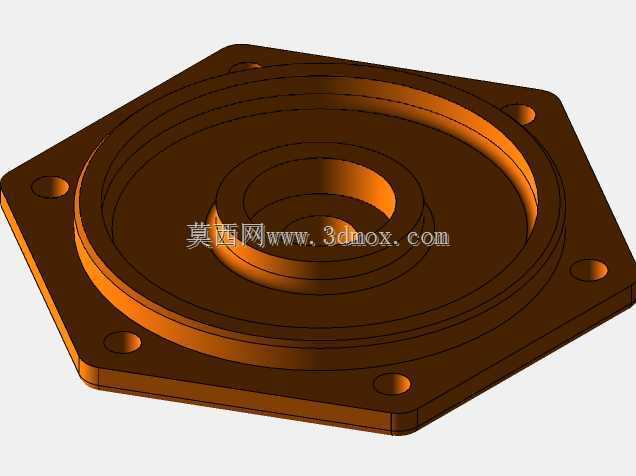

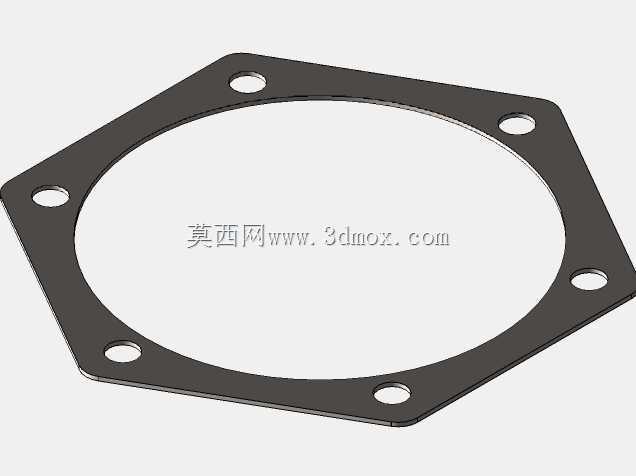

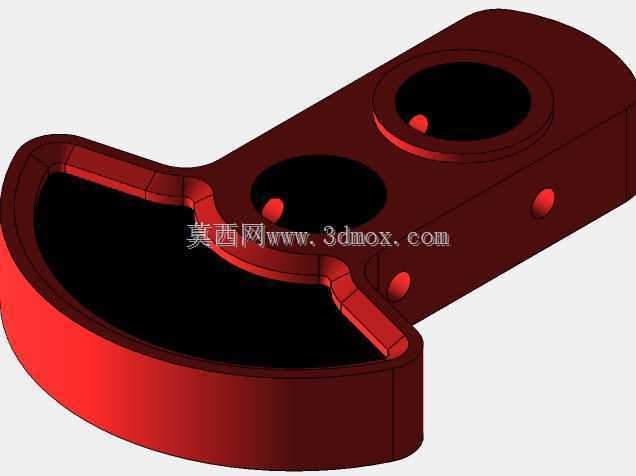

　　设计过程中，首先要确定曲轴的偏心距，也就是活塞行程的一半，根据偏心距计算每个连杆的长度，保证活塞到达上止点时，气缸压缩比符合设计要求，同时要校核六个连杆在曲轴旋转全周期内的运动间隙，避免相邻连杆在摆动过程中发生碰撞。气缸与中心曲轴箱的连接采用法兰定位结构，每个气缸的安装法兰面与曲轴轴线垂直，保证活塞往复运动的直线度，减少活塞与气缸壁的偏磨。曲轴的支承采用双支点结构，分别布置在曲轴箱前后端，承受活塞做功带来的径向冲击载荷，模型中的飞轮结构布置在曲轴前端，利用飞轮的转动惯量平稳曲轴转速，避免单缸做功间隔带来的转速波动。

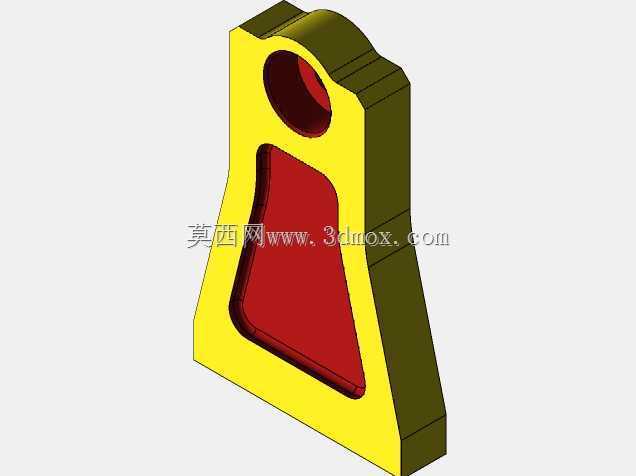

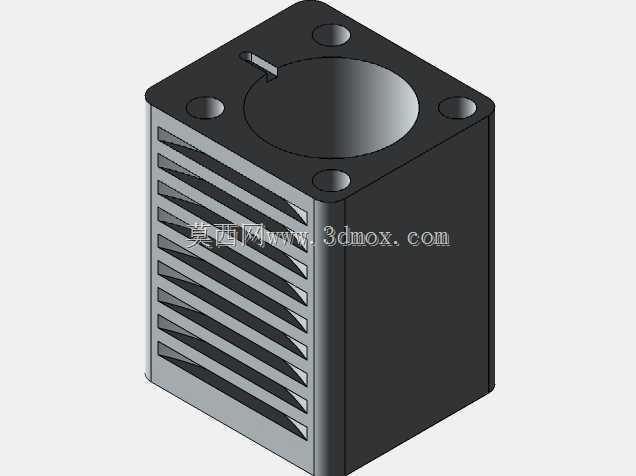

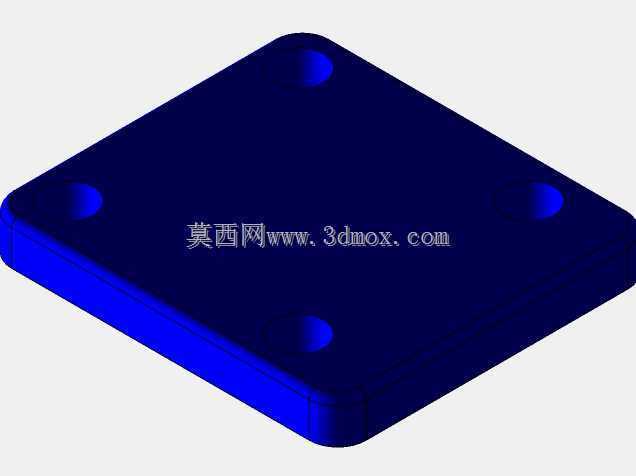

　　在结构细节上，每个气缸的散热鳍片都做了等比例还原，真实机型中这些散热鳍片通过增加与空气的接触面积提升风冷效率，模型中保留这一结构也是为了完整呈现径向发动机的外形特征。气门机构采用顶置气门布局，通过曲轴前端的正时齿轮驱动凸轮轴，实现进排气门的精准开闭配合，模型中虽然没有做可动的气门正时结构，但安装位置、结构外形都与真实机型保持一致，能清晰看到气门弹簧、推杆的布置位置。基座部分采用梯形支撑结构，支撑臂与木质基座之间通过定位销固定，保证整机运转时的稳定性，不会因为曲轴转动的离心力出现晃动。

　　对于机械结构学习者来说，这套模型能直观理解径向发动机的动力传递路径，从活塞的往复直线运动，到连杆的摆动，再到曲轴的旋转输出，整个运动链没有多余的传动环节，结构非常紧凑。对比同排量的直列发动机，径向发动机的整机直径更大，但轴向尺寸更短，在安装空间轴向受限、径向空间充足的场景下，这种布局的适配性更强，早期的双翼飞机将发动机布置在机头位置，径向结构的短轴向尺寸能让机头更紧凑，配合螺旋桨的气流直接冲刷气缸，散热效果达到最优。后来随着涡轮轴发动机、涡轮喷气发动机的普及，活塞式径向发动机逐渐退出主流航空领域，但其独特的结构特性，至今仍是机械原理教学、复古动力爱好者研究的典型结构，很多小型航模也会采用微型径向发动机作为动力，利用其多缸做功平稳、风冷可靠的特性，提升航模的飞行稳定性。
