民用航空涡轮喷气式航空发动机外观结构

　　在民用干线、支线航空飞行器的动力系统选型中，涡轮喷气发动机是适配亚音速、跨音速飞行工况的核心动力单元，其结构设计直接决定飞行器的推力输出效率、巡航稳定性与维护便捷性。本次呈现的三维结构完整还原了大涵道比民用涡喷发动机的前端进气段核心构造，覆盖进气整流罩、风扇叶片组、进气道内壁、前端轮毂等关键外露与装配结构，可直接用于航空动力教学演示、飞行器外观装配校验、航空科普展项开发等场景。

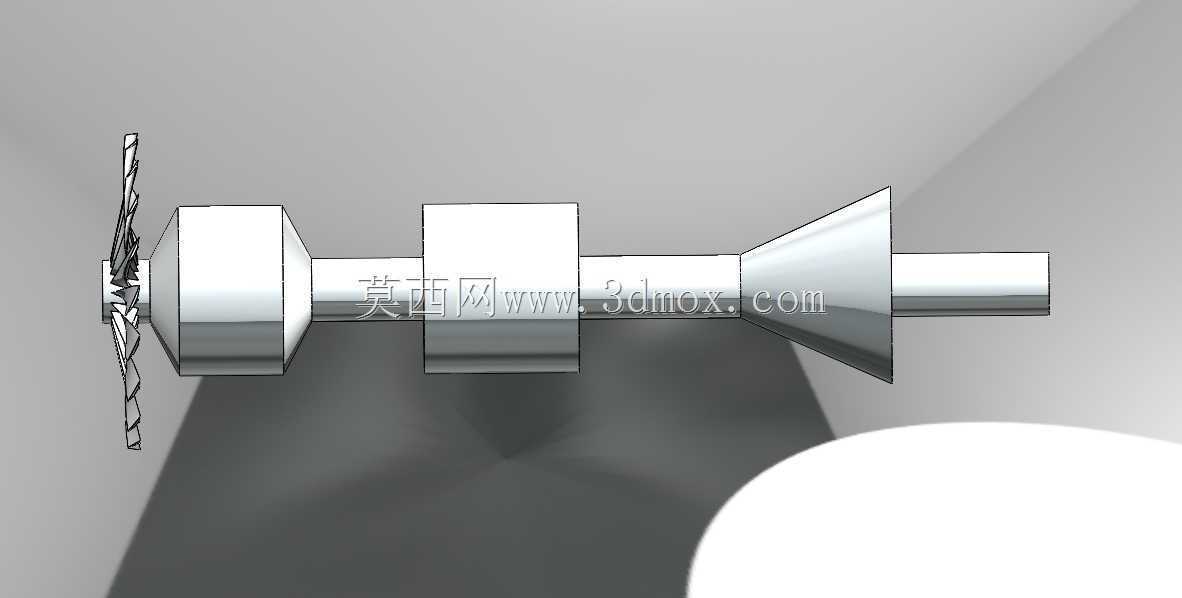

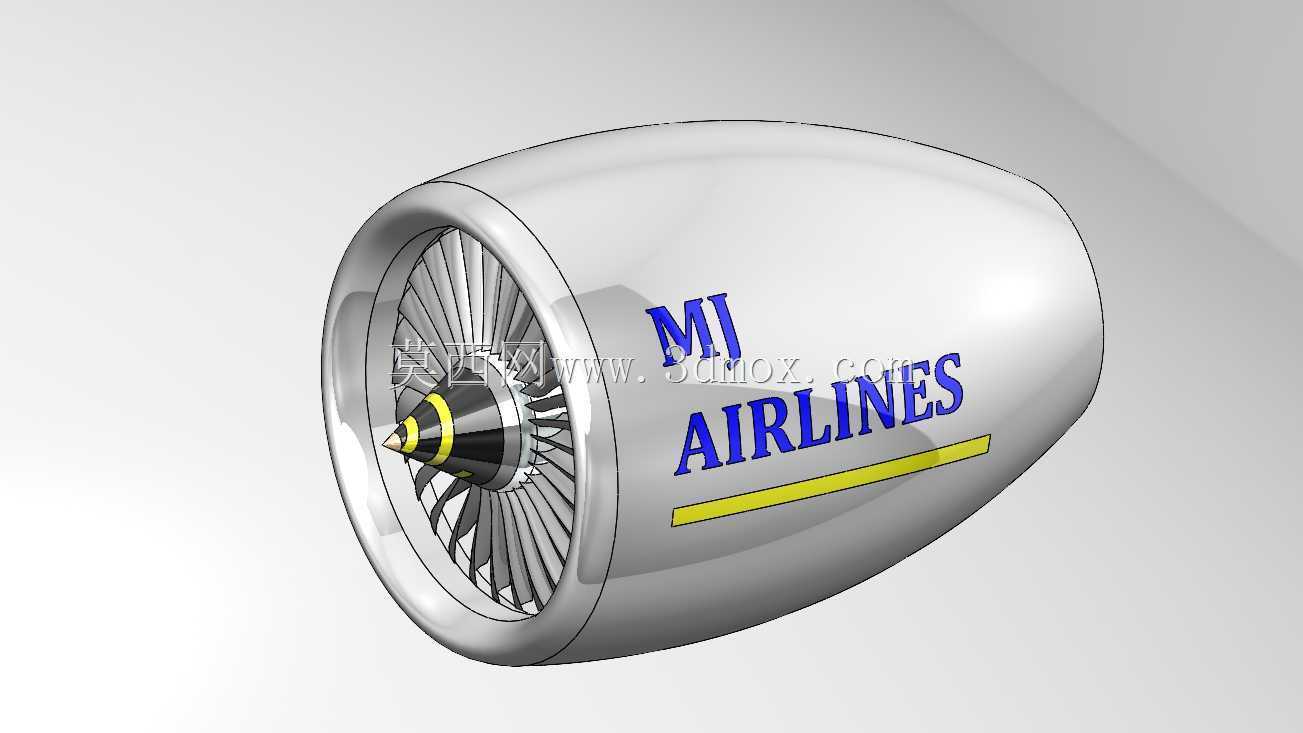

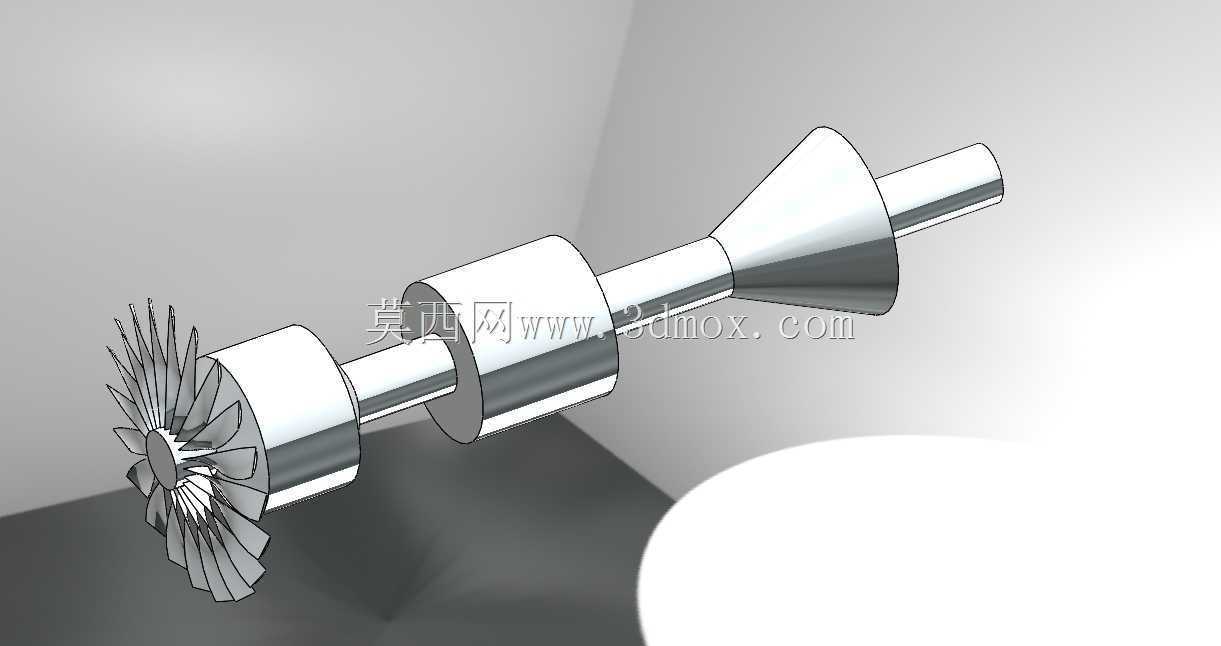

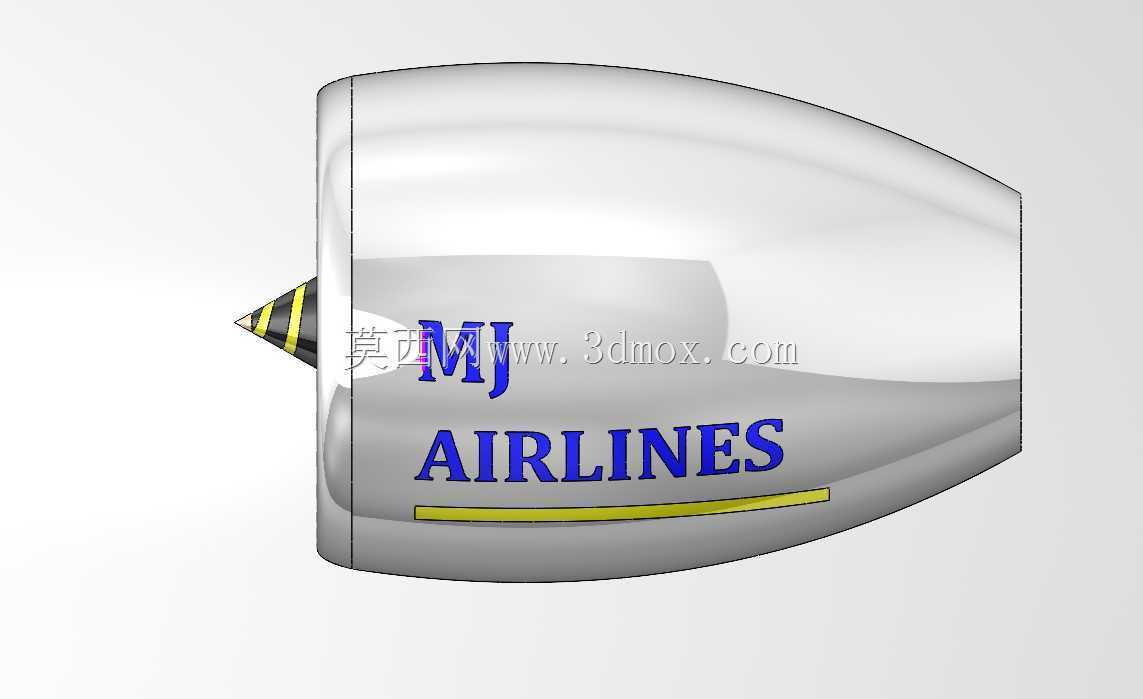

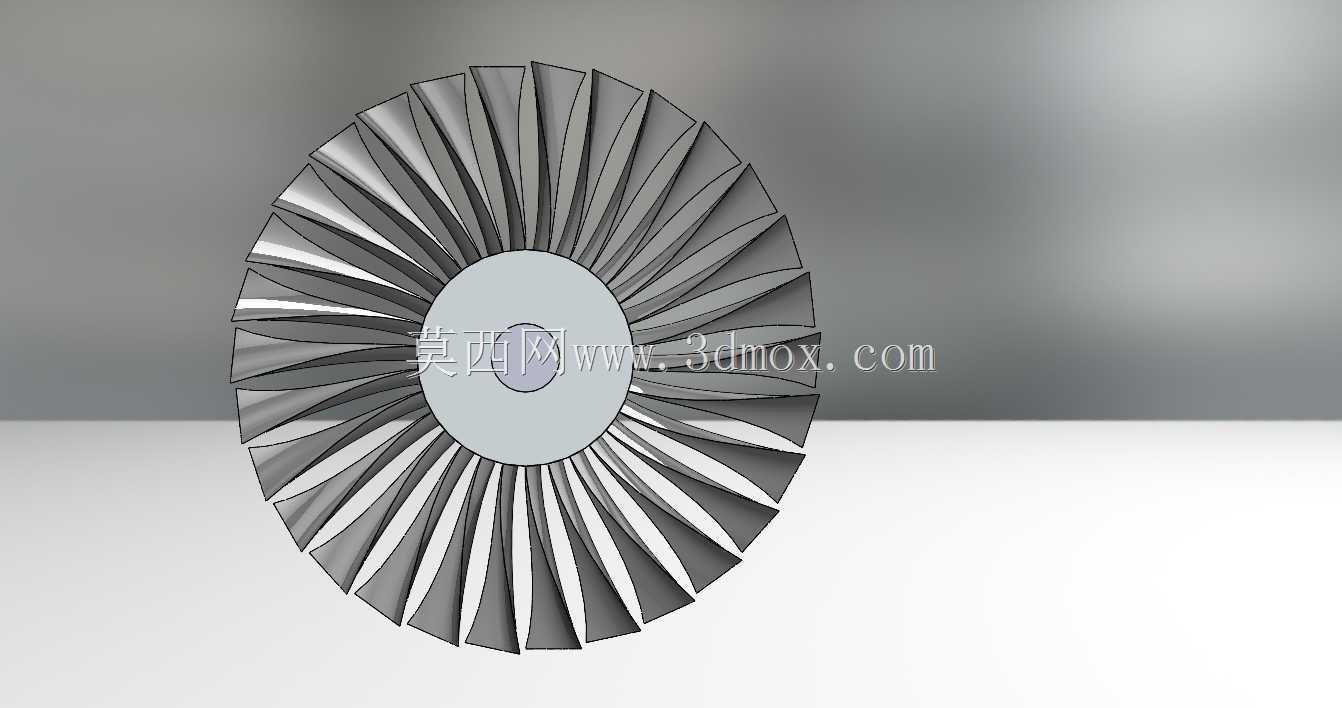

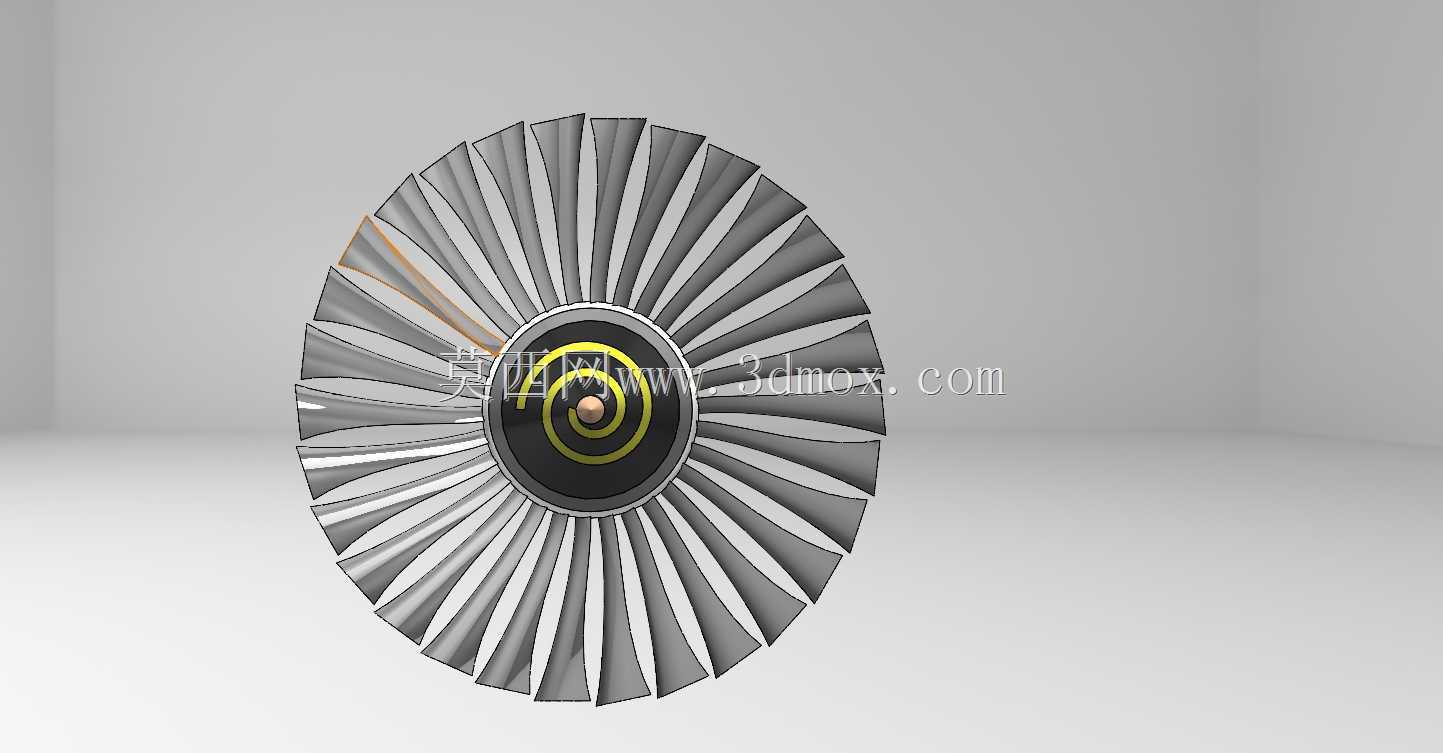

　　从实际工况用途来看，该结构段承担发动机进气整流、气流预压缩、异物拦截的核心功能：飞行器巡航过程中，迎面来流首先接触椭球形进气整流罩，该曲面采用连续变曲率设计，可避免气流在进气口处产生局部分离，降低进气紊流度，保证进入压气机段的气流均匀度；整流罩表面预留的航空公司标识安装位，采用下沉式平面设计，可适配涂装粘贴或嵌入式标识安装，避免标识凸起带来的额外气动阻力。前端风扇叶片采用宽弦后掠设计，单叶片叶型沿展向做扭转优化，可在不同来流攻角下保持较高的做功效率，叶片根部与轮毂采用燕尾榫槽连接结构，装配时可通过周向定位槽完成单叶片的快速拆装，降低外场维护时的叶片更换难度。

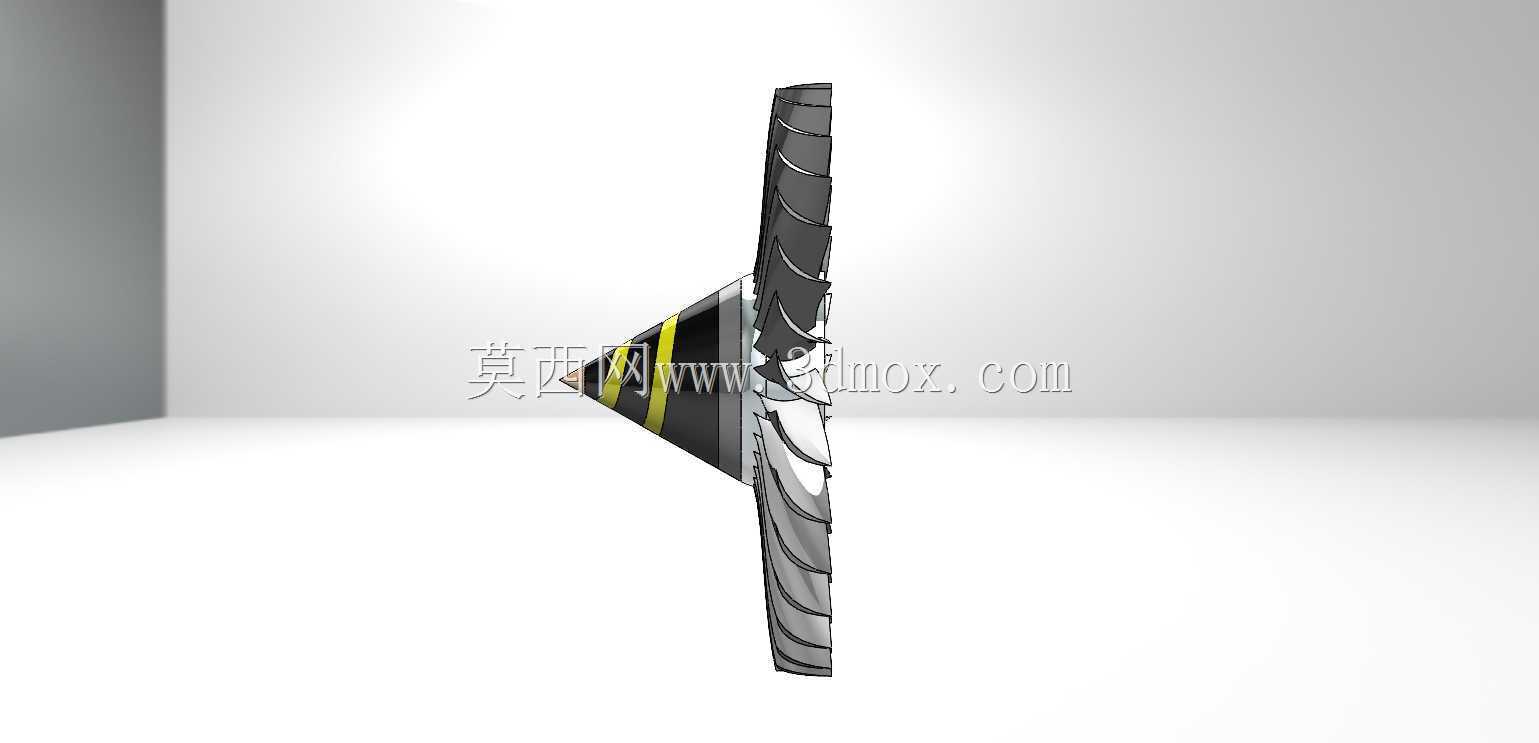

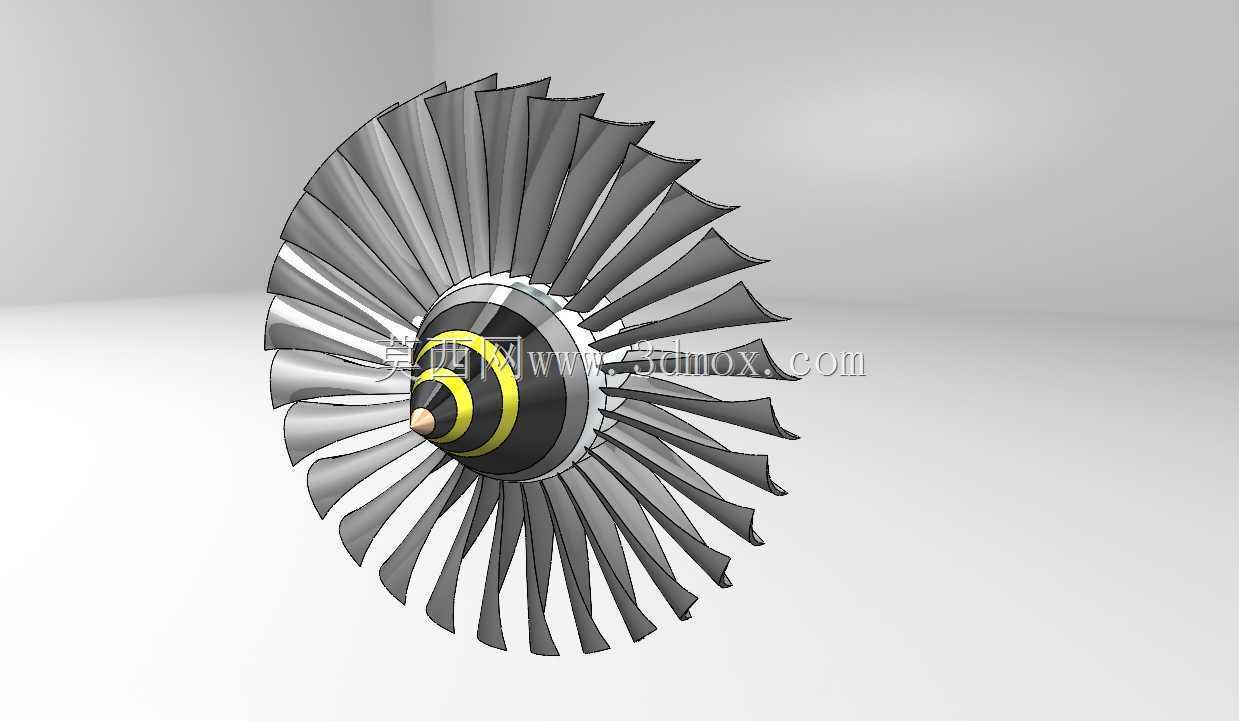

　　从设计思路层面拆解，该结构优先平衡气动效率与装配工艺性：整流罩与后端风扇机匣采用搭接式止口定位，止口配合面设置环形密封槽，可安装橡胶密封圈防止高空低温环境下的湿气、沙尘进入发动机内部机匣；整流罩前缘做小半径圆角过渡，避免鸟击等外来物冲击时出现应力集中导致的罩体碎裂，罩体壁厚沿轴向渐变，前缘区域壁厚较厚以提升抗冲击性能，后段与机匣连接区域壁厚减薄以控制整体重量。风扇轮毂前端设置锥形导流尖，导流尖表面做黄黑警示色分区，该结构可将进气道中心区域的气流均匀导向四周风扇叶片通道，避免中心区域气流滞止带来的效率损失，导流尖与轮毂采用螺纹连接结构，可单独拆卸更换以应对前缘磨损、击伤等常见外场损伤。

　　从安装边界与尺寸配合来看，该前端结构段的最大外径为风扇机匣的外圆直径，机匣外壁设置有周向均匀分布的安装凸台，凸台上预留螺栓过孔，可与发动机短舱的内壁支撑结构连接，安装凸台的端面平面度公差控制在0.1mm以内，保证装配后机匣的同轴度，避免风扇叶片旋转时出现叶尖碰磨故障。进气整流罩的轴向长度覆盖从导流尖前缘到风扇叶片前缘的全部区域，罩体内壁与风扇叶片叶尖的径向间隙按照发动机巡航工况下的热膨胀量预留，冷态装配间隙控制在叶高的0.5%-0.8%区间，既避免热态下叶尖与机匣刮碰，又减少叶尖间隙漏气带来的效率损失。

　　在实际工程应用中，该结构段的三维数模可直接用于短舱结构的适配设计：设计人员可基于该数模的外表面曲面数据，完成短舱内壁的型面匹配设计，保证短舱与发动机本体之间的间隙均匀，避免飞行过程中出现结构干涉；同时可基于风扇叶片的排列参数，完成进气道防冰系统的喷嘴布局设计，保证防冰热气流可均匀覆盖所有叶片前缘区域，防止高空结冰导致的叶片损伤或推力损失。对于航空维修培训场景，该数模可拆解为整流罩、导流尖、风扇叶片、轮毂、机匣等独立零件，用于模拟发动机前端结构的拆装流程，帮助维修人员熟悉各零件的连接方式、定位基准与装配公差要求，减少实际操作中的装配失误。
