土星五号火箭登月返回指令舱结构设计

　　该指令舱是土星五号火箭载人登月任务的核心载人舱段，承担地月转移轨道飞行、环月轨道驻留、月面起飞后对接、月地返回再入大气层的全流程载人承载功能，是整个阿波罗登月任务中唯一全程伴随宇航员完成往返地月的舱段结构。从实际工程应用场景来看，该舱段需要同时适配近地轨道飞行、地月转移段深空环境、月地返回高速再入的多工况载荷，结构设计需要同时兼顾气密承压、热防护、冲击缓冲、设备安装集成、宇航员生存空间预留等多重需求。

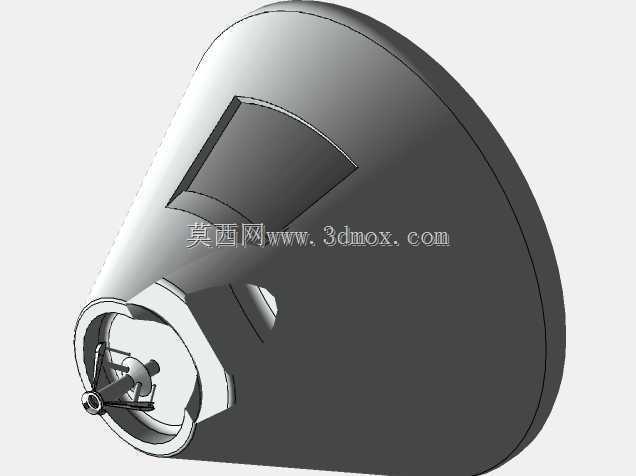

　　从功能特性来看，该舱段为钝头锥构型，大端朝向再入方向，这种构型可以在返回大气层时通过钝头体激波效应耗散大部分再入热流，降低热防护系统的设计压力；锥段结构可以在逃逸飞行、发射段过载工况下均匀传递轴向载荷，避免局部应力集中。舱体内部需要集成宇航员座椅、导航制导设备、生命维持系统、通讯设备、返回降落伞系统、反推控制喷管接口等核心组件，所有内部设备的安装位置都需要围绕宇航员操作可达性、整舱质心控制进行排布，确保再入过程中舱体质心偏差在允许范围内，保证再入姿态稳定，不会出现翻滚失控的情况。

　　设计思路上，首先要明确舱段的载荷边界：发射段最大轴向过载不超过6g，再入段最大过载不超过12g，着陆冲击时通过底部缓冲结构将过载控制在人体可承受的15g以内；气密舱部分需要维持0.3-0.4个大气压的纯氧环境，舱壁结构需要承受内外压差带来的环向拉应力，同时要兼顾轻量化要求，因此主承力结构采用蜂窝夹层壁板，在保证刚度强度的前提下尽可能降低结构重量。外形尺寸方面，该指令舱最大直径约3.9米，锥段高度约3.2米，整体安装边界需要适配土星五号火箭第三级的前端对接接口，对接面采用标准的栓接对接结构，同时预留舱门通道、脐带管线接口，在发射前完成地面供电、供气、通讯管线的连接，发射前脐带缆自动脱落。

　　舱体的钝头底面是主要的热防护面，覆盖烧蚀式防热层，在再入过程中通过材料烧蚀带走热量，保证舱内温度维持在宇航员可承受的范围；锥段侧面覆盖中温防热层，应对再入过程中侧向的热流冲刷；舱体顶部设置对接通道，用于和登月舱进行轨道对接，同时顶部安装逃逸塔连接接口，在发射段出现故障时可以通过逃逸塔将整个指令舱带离故障火箭，保障宇航员安全。舱体侧壁设置观察窗，窗口采用多层熔融石英玻璃结构，兼顾承压、热防护、透光观测需求，宇航员可以通过观察窗观测月面、对接目标以及再入过程中的外部情况。

　　在结构细节设计上，舱体的所有设备安装支架都采用一体化铣削加工，减少连接节点，降低结构重量同时提升连接可靠性；内部管路、线缆都采用沿舱壁走线的方式，预留足够的伸缩余量，避免飞行过程中温度变化、结构变形导致管线拉扯断裂；座椅安装位置与舱体主承力梁直接连接，将过载直接传递到主结构，避免局部结构变形挤压宇航员生存空间；降落伞系统安装在舱体顶部的伞舱内，通过火工装置实现舱门开启、伞衣拉出的时序动作，开伞过载通过伞舱结构传递到整个舱体，保证开伞过程中结构不会出现破坏。

　　实际工程应用中，该舱段的设计需要反复进行多工况仿真验证，包括结构强度仿真、热防护仿真、气动外形仿真、质心配平计算，同时要通过地面振动试验、静力试验、热真空试验、冲击试验验证结构的可靠性，确保在极端工况下不会出现结构失效。该构型的指令舱经过多次实际飞行任务验证，能够完成地月往返的载人飞行需求，其钝头锥返回舱构型也为后续的载人飞船返回舱设计提供了成熟的工程参考，后续的多种载人飞船返回舱都沿用了类似的钝头锥构型设计思路，在热防护、载荷传递、质心控制方面的设计逻辑都具备很高的工程借鉴价值。
